Płytka do gwintów metrycznych 0,5-3 mm 16 ER MTA Horn - nr. 1
search
  • Płytka do gwintów metrycznych 0,5-3 mm 16 ER MTA Horn - nr. 1
  • Płytka do gwintów metrycznych 0,5-3 mm 16 ER MTA Horn - nr. 2
  • Płytka do gwintów metrycznych 0,5-3 mm 16 ER MTA Horn - nr. 3

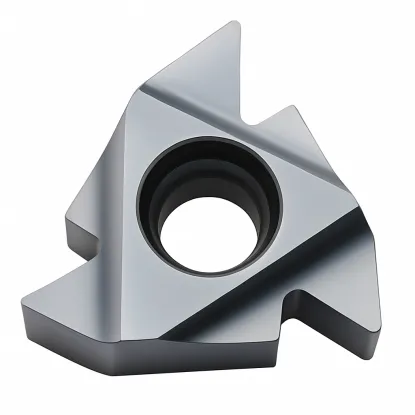

Płytka 16 ER AG60 MTA Horn

Horn Horn
0000012709
22,14 zł brutto

Cena netto: 18,00 zł

Wysyłamy w 24h
w magazynie > 10 szt.
w magazynie > 10 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne płytki do gwintów metrycznych zewnętrznych 16 ER 0,5-3 mm

Dane techniczne
Długość boku L 16 mm
Profil gwintu 60 stopni
Typ płytki Gwint Metryczny Zewnętrzny Prawy / Wewnętrzny lewy
Zakres skoków gwintu P 0,5 do 3,0 mm
Przykładowe zastosowanie M3, M4, M5, M6, M8, M10
Profil gwintu niepełny ISO
Gatunek węglika MTA Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych
płytka do gwintów wymiary

Płytka do gwintów zewnętrznych metrycznych prawa 16 ER 0,5-3 mm

Płytka do gwintów metrycznych 0,5-3 mm MTA Horn to profesjonalne narzędzie do precyzyjnego wykonywania gwintów na tokarce w szerokim zakresie skoków. Płytka do gwintów metrycznych zewnętrznych 16 ER AG60 wyróżnia się uniwersalnością zastosowania – ta sama płytka może pracować jako wewnętrzna lewa po zamontowaniu w odpowiedniej oprawce tokarskiej, co znacząco obniża koszty wyposażenia warsztatu. Doskonały wybór dla warsztatów mechanicznych i produkcji seryjnej.

Najważniejsze zalety płytki 16 ER AG60 MTA

  • Szeroki zakres gwintów metrycznych – wykonasz gwinty M3, M4, M5, M6, M7, M8, M10, M12, M14, M16, M18, M20, M22, M24, M27  oraz każdy inny w zakresie skoku 0,5-3 mm, także drobnozwojne
  • Uniwersalność zastosowania – płytka zamienna działa jako zewnętrzna prawna i wewnętrzna lewa przy użyciu dedykowanych oprawek
  • Kompatybilność z gwintami amerykańskimi – obsługuje UNC, UNF i UNEF o kącie zarysu sześćdziesięciostopniowym
  • Niezawodność przy gwintowaniu – precyzyjne wykonanie zapewnia powtarzalność wymiarów w produkcji seryjnej
  • Ekonomiczne rozwiązanie – jedno narzędzie zastępuje dwie płytki, redukując koszty magazynowania

Ta płytka wybierana jest przez mechaników ceniących elastyczność i pewność podczas wykonywania gwintów na tokarce. Idealna do warsztatów obsługujących różnorodne zlecenia wymagające częstej zmiany parametrów gwintu. Postaw na uniwersalność – zamów narzędzie, które usprawni Twoją produkcję.

Parametry skrawania dla płytki wewnętrznej prawej 16 ER skok 0,5- 3 mm Horn

Symbol ISOMateriałPrędkość skrawania Vc [m/min]
P Stal 50-180
M Stal nierdzewna 50-90
K Żeliwo 65-120
N Aluminium i materiały nieżelazne 90-180

Liczba zalecanych przejść w zależności od skoku gwintu

Skok mm [TPI zwoje]0,5-[48]0,8-[32]10-[24]1,25-[20]1,5-[16]1,75-[14]2,0-[12]2,5-[10]3,0-[8]
Liczba przejść 3-6 4-7 4-9 6-10 5-11 9-12 6-13 7-15 8-17

Najczęściej zadawane pytania

1. Do jakich oprawek tokarskich pasuje płytka 16 ER AG60 MTA?

Płytka 16 ER AG60 montowana jest w nożach tokarskich zewnętrznych prawych wyposażonych w gniazdo typu 16 ER. Dzięki uniwersalności konstrukcji, ta sama płytka współpracuje również z wytaczakami wewnętrznymi lewymi, co pozwala na wykonywanie zarówno gwintów zewnętrznych jak i wewnętrznych jednym narzędziem skrawającym.

2. Jakiego rodzaju gwinty można wykonać płytką 16 ER AG60?

Płytka umożliwia toczenie gwintów metrycznych zwykłych oraz drobnozwojnych w zakresie skoków 0,5-3 mm. Dodatkowo obsługuje pełną gamę gwintów amerykańskich standardów UN – UNC (zwykłe), UNF (drobne), UNEF (ekstra drobne) oraz UNS o kącie zarysu sześćdziesiąt stopni, co czyni ją niezwykle wszechstronnym narzędziem warsztatowym.

3. Czym charakteryzuje się niepełny zarys gwintu w płytce AG60?

Niepełny zarys gwintu oznacza, że płytka kształtuje wyłącznie profil gwintu bez obróbki wykańczającej średnicy zewnętrznej wałka. Przed rozpoczęciem gwintowania należy przygotować dokładną średnicę nominalną wałka operacją toczenia, ponieważ płytka nie koryguje ani nie wygładza powierzchni cylindrycznej poza profilem samego gwintu.

4. Jaka obliczyć wysokość zarysu gwintu toczonego?

H1 - Wysokość zarysu gwintu podany w [mm] || P - skok gwintu podany w [mm]
H1 [mm]=0,54127*P

Czytaj dalej
