Opis

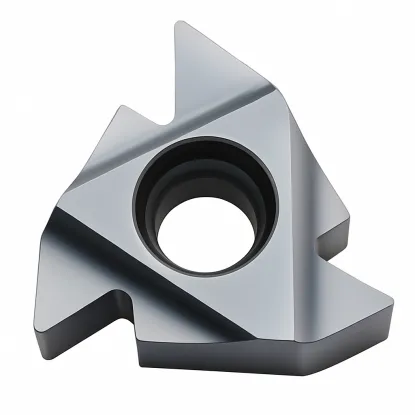

Dane techniczne płytki do gwintów metrycznych wewnętrznych 22 IR N60
| Dane techniczne | |
|---|---|
| Długość boku L | 22 mm |
| Profil gwintu | 60 stopni |
| Typ płytki | Gwint Metryczny Wewnętrzny Prawy / Zewnętrzny lewy |
| Zakres skoków gwintu P | 3,5 do 5,0 mm |
| Przykładowe zastosowanie | M30, M36, M39, M42, M48, M52 |
| Profil gwintu | niepełny ISO |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |
Płytka do gwintów metrycznych 22 IR N60 HTA – precyzyjne gwintowanie w zakresie 3,5-5 mm
Płytka do gwintów metrycznych wewnętrznych 22 IR N60 HTA to zaawansowane narzędzie tokarskie z profilem niepełnym, przeznaczone do wykonywania gwintów ISO o skoku P=3,5-5 mm. Kąt wierzchołkowy 60 stopni zapewnia zgodność z normą metryczną, a możliwość zamiennego zastosowania jako płytka zewnętrzna lewa czyni to narzędzie wyjątkowo funkcjonalnym w codziennej pracy warsztatu.
Kluczowe zalety płytki 22 IR N60 HTA
- Uniwersalny zakres skoków 3,5-5 mm – obsługuje M30, M33, M36, M39, M42, M45, M48, M52 jednym narzędziem
- Gatunek HTA – wysoka trwałość przy obróbce stali, staliwa i żeliwa
- Funkcja zamienna – płytka wewnętrzna prawa działa również jako zewnętrzna lewa
- Profil niepełny N60 – elastyczność w wykonywaniu różnych gwintów metrycznych bez zmiany narzędzia
- Rozmiar 22 mm – gwarantuje stabilne mocowanie i precyzję przy większych średnicach
Ta płytka do gwintów metrycznych 3,5 do 5 mm jest doceniana przez specjalistów wykonujących gwinty na tokarce w szerokim spektrum średnic. Idealna do zakładów, gdzie wymaga się jednego uniwersalnego narzędzia do różnych skoków gwintów ISO. Zwiększ efektywność swojego warsztatu – wybierz płytkę, która łączy precyzję z wszechstronnością zastosowania.
Parametry skrawania dla płytki wewnętrznej prawej 22 IR skok 3,5-5 mm
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm [TPI zwoje] | 3.5 | 5.0 |
|---|---|---|
| Liczba przejść | 8-17 | 10-20 |
Najczęściej zadawane pytania
1. Jakie gwinty metryczne można wykonać płytką 22 IR N60 HTA?
Płytka obsługuje gwinty metryczne o skoku 3,5-5 mm zgodne z normą ISO. Możesz wykonać gwinty M30, M33, M36, M39, M42, M45, M48 oraz M52 o odpowiednich skokach. Profil niepełny N60 z kątem 60 stopni pozwala na gwintowanie całego zakresu skoków bez konieczności wymiany narzędzia na tokarce.
2. Czy płytkę można stosować zamiennie do gwintów zewnętrznych?
Tak, płytka 22 IR N60 HTA jest zamienna i może pracować jako zewnętrzna lewa (EL) do gwintów metrycznych. Wymaga oprawki 22 mm i prawidłowego mocowania z pełnym przyleganiem do gniazda. Gatunek HTA zapewnia trwałość przy obróbce stali, staliwa i żeliwa zarówno w gwintowaniu wewnętrznym, jak i zewnętrznym.
3. Jaka jest wysokość zarysu gwintu toczonego dla tej płytki?
H1 - Wysokość zarysu gwintu podana w mm || P - skok gwintu podany w mm
H1 = 0,54127 * P
