Opis
Dane techniczne płytki do gwintów metrycznych 22 ER wewnętrznych 6 mm
| Dane techniczne | |
|---|---|
| Długość boku L | 22 mm |
| Profil gwintu | 60 stopni |
| Typ płytki | Gwint Metryczny Wewnętrzny Prawy/ Zewnętrzny Lewy |
| Zakres skoku gwintu P | 6 mm |
| Przykładowe zastosowanie | M64, M68 |
| Profil gwintu | Pełny ISO |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |

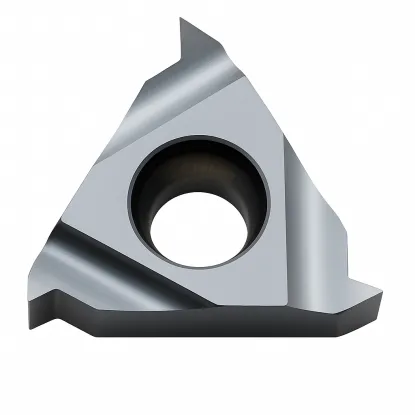

Płytka do wytaczania gwintów wewnętrznych 6 mm seria 22 HTA
Płytka 22 IR 6 ISO HTA Horn to narzędzie do wytaczania bardzo dużych gwintów wewnętrznych o skoku 6 mm. Płytka do gwintów metrycznych wewnętrznych prawych wykonana przez producenta Horn z węglika gatunku HTA o pełnym profilu ISO. Obsługuje bardzo duże gwinty wewnętrzne w otworach M64x6 oraz innych konstrukcji o tym skoku. Seria 22 zapewnia maksymalną sztywność przy wytaczaniu największych otworów gwintowanych.
Najważniejsze zalety płytki 22 IR 6 ISO HTA
- Pełny profil ISO 6 mm wycina kompletny gwint wewnętrzny bez dodatkowych operacji wykańczających
- Wzmocniona seria 22 dla wytaczania gwarantuje stabilność przy maksymalnych siłach w otworach największych średnic
- Węglik HTA o najwyższej twardości zapewnia długą żywotność przy wytaczaniu dużych konstrukcji stalowych
- Producent Horn zapewnia najwyższą jakość wykonania płytek do otworów wielkogabarytowych
- Dedykowana do największych gwintów wewnętrznych w budowie maszyn górniczych i wielkopiecowych
To narzędzie stosowane w przemyśle ciężkim wykonującym bardzo duże gwinty wewnętrzne o skoku 6 mm. Sprawdza się w wytaczaniu otworów w urządzeniach górniczych, wielkopiecowych i konstrukcjach stalowych największych rozmiarów. Węglik HTA gwarantuje maksymalną trwałość. Postaw na jakość — zamów płytkę producenta Horn sprawdzoną w wytaczaniu gwintów wewnętrznych.
Parametry skrawania dla płytki wewnętrznej prawej 22 IR skok 6 mm
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm | 6 |
|---|---|
| Liczba przejść | 10-20 |
Najczęściej zadawane pytania
1. Jakie wytaczaki są kompatybilne z płytką 22 IR 6 ISO HTA?
Narzędzie montowane jest w wytaczakach wewnętrznych prawych z gniazdem serii 22 IR typu SIR. Masywna seria 22 jest niezbędna przy wytaczaniu bardzo dużych gwintów wewnętrznych o grubym skoku 6 mm. Płytka NIE współpracuje z nożami zewnętrznymi.
2. Do których otworów gwintowanych przeznaczona jest płytka 6 ISO?
Płytka wykonuje bardzo duże gwinty wewnętrzne o skoku 6 mm jak M64x6 oraz inne konstrukcje w otworach o tym parametrze skoku. Kompletny profil ISO kształtuje gotowy gwint wewnętrzny z wykończonymi wierzchołkami i wyrównaną średnicą zgodnie z normą dla największych otworów gwintowanych.
3. Jak obliczyć wysokość profilu wewnętrznego gwintu 6 mm?
H1 - Wysokość zarysu gwintu podana w [mm] || P - skok gwintu podany w [mm]
H1 [mm] = 0,6134 × P
Dla gwintu o skoku 6 mm: H1 = 0,6134 × 6 = 3,68 mm
