Opis
Dane techniczne płytki do gwintów calowych wewnętrznych G
| Dane techniczne | |
|---|---|
| Długość boku L | 22 mm |
| Profil gwintu | 55 stopni |
| Typ płytki | Gwint Calowy Wewnętrzny Prawy / Zewnętrzny lewy |
| Zakres skoków gwintu P | 3,5 do 5,0 mm |
| Przykładowe zastosowanie | BSW 1.1/8-7; BSW 1.1/4-7; BSW 1.1/2-6; BSW 1.3/4-5 |
| Profil gwintu | niepełny G |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |

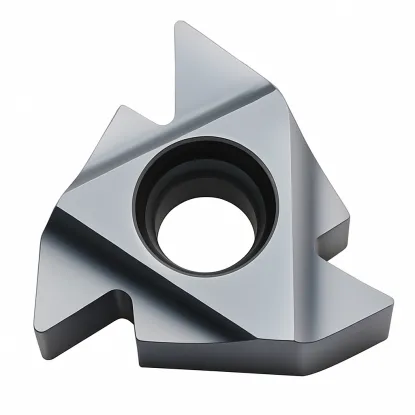

Płytka do gwintów calowych 22 IR N55 HTA
Płytka do gwintów calowych 22 IR N55 HTA to profesjonalne narzędzie do toczenia gwintów Whitworth o kącie 55 stopni na tokarce. Wyposażona w niepełny profil (N55), płytka obsługuje zakres skoków P=3,5 do 5 mm, co czyni ją wyjątkowo uniwersalnym rozwiązaniem do różnych gwintów calowych. Możliwość zamiennego zastosowania jako płytka zewnętrzna lewa dodatkowo zwiększa jej funkcjonalność.
Najważniejsze zalety płytki 22 IR N55
- Profil niepełny N55 – obsługuje zakres skoków 3,5-5 mm, eliminując potrzebę posiadania osobnych płytek
- Płytka zamienna – działa jako wewnętrzna prawa i zewnętrzna lewa do gwintów calowych
- Kąt 55 stopni – dedykowany do gwintów Whitworth BSW
- Rozmiar 22 mm – stabilność przy gwintowaniu większych średnic calowych na tokarce
- Gatunek HTA – uniwersalny do stali, staliwa i żeliwa
Płytka umożliwia wykonywanie gwintów na tokarce takich jak BSW 1 1/8-7, BSW 1 1/4-7, BSW 1 1/2-6, BSW 1 3/4-5 oraz wszystkich innych gwintów calowych o skoku od 3,5 mm do 5 mm. To narzędzie wybierane przez profesjonalistów ceniących elastyczność i precyzję w obróbce gwintów. Postaw na uniwersalność – zamów płytkę, która usprawni Twoje gwintowanie calowe.
Parametry skrawania dla płytki wewnętrznej prawej 22 IR N55
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm | 3,5 | 5,0 |
|---|---|---|
| Liczba przejść | 8-17 | 10-20 |
Najczęściej zadawane pytania
1. Do jakich gwintów nadaje się płytka 22 IR N55 HTA?
Płytka jest przeznaczona do gwintów calowych Whitworth (BSW, BSF) o kącie wierzchołkowym 55 stopni. Profil niepełny N55 obsługuje zakres skoków P=3,5-5 mm, co pozwala na wykonanie gwintów BSW 1 1/8-7, BSW 1 1/4-7, BSW 1 1/2-6, BSW 1 3/4-5 oraz innych gwintów brytyjskich w tym zakresie skoków.
2. Czym różni się profil niepełny N55 od profilu pełnego?
Profil niepełny (N55) to uniwersalna płytka do gwintów calowych, która pozwala na toczenie różnych skoków w zakresie 3,5-5 mm jednym narzędziem. Płytka z profilem pełnym byłaby dedykowana tylko pod jeden konkretny skok, ale oferowałaby nieco lepszą jakość powierzchni. Profil niepełny to optymalne rozwiązanie dla warsztatów pracujących z różnymi gwintami calowymi.
3. Czy płytką 22 IR N55 można wykonywać gwinty zewnętrzne?
Tak, mimo oznaczenia IR (Internal Right – wewnętrzna prawa), ta płytka jest zamienna i może być stosowana jako zewnętrzna lewa (EL) do gwintowania calowego. Wymaga oprawki o rozmiarze 22 mm. Upewnij się, że płytka przylega całą powierzchnią do gniazda, co zapewni stabilność podczas gwintowania gwintów Whitworth na tokarce.
4. Jaka jest wysokość zarysu gwintu toczonego dla tej płytki?
H1 - Wysokość zarysu gwintu podana w mm || P - skok gwintu podany w mm
H1 = 0,54127 * P
