Opis
Dane techniczne płytki do gwintów trapezowych wewnętrznych 22 IR 5 mm
| Dane techniczne | |
|---|---|
| Długość boku L | 22 mm |
| Profil gwintu | 30 stopni |
| Typ płytki | Gwint Trapezowy Wewnętrzny Prawy / Zewnętrzny lewy |
| Zakres skoków gwintu P | 5 mm |
| Przykładowe zastosowanie | Tr 22x5; Tr 24x5; Tr 26x5; Tr 28x5 |
| Profil gwintu | pełny ISO |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |

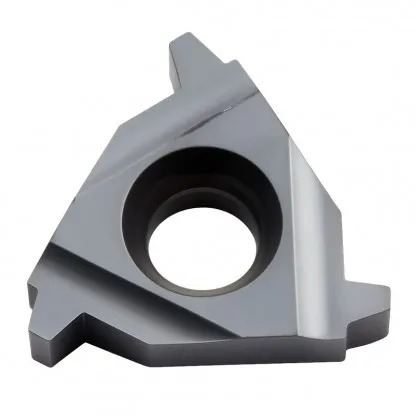

Płytka 22 IR 5 TR MTA Horn — solidny wybór do dużych gwintów trapezowych o maksymalnym skoku
Płytka do gwintów trapezowych wewnętrznych 22 IR 5 TR to narzędzie węglikowe przeznaczone do toczenia dużych nakrętek i tulei z gwintem trapezowym o skoku 5 mm. Format 22 IR oraz gatunek węglika MTA od Horn gwarantują wytrzymałość niezbędną przy obróbce gwintów o znacznej głębokości profilu.
Przewagi płytki 22 IR 5 TR w obróbce gwintów
- Cztery duże średnice Tr 22×5, Tr 24×5, Tr 26×5 i Tr 28×5 — zakres obejmujący nakrętki do ciężkich mechanizmów napędowych
- Profil 30 stopni zgodny z DIN 103 — bezproblemowa współpraca ze standardowymi śrubami trapezowymi
- Największy skok 5 mm w ofercie — maksymalna prędkość posuwu liniowego dla wydajnych podnośników i pras
- Wzmocniony format 22 IR — redukuje wibracje i zapewnia stabilność przy dużych głębokościach skrawania
- Węglik MTA zoptymalizowany do stali i żeliwa — trwałość krawędzi skrawającej przy intensywnej eksploatacji
Płytka węglikowa trapezowa 22 IR 5 TR sprawdza się przy produkcji nakrętek do śrub pociągowych obrabiarek CNC, tulei pras hydraulicznych oraz korpusów podnośników o dużej nośności. Sięgnij po narzędzie spełniające najwyższe wymagania — zamów płytkę tokarską DIN 103 od Horn.
Parametry skrawania dla płytki wewnętrznej prawej 22 IR skok 5 mm Horn
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 20-100 |
| M | Stal nierdzewna | 30-80 |
| K | Żeliwo | 30-90 |
| N | Aluminium i materiały nieżelazne | 20-200 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm | 5 mm |
|---|---|
| Liczba przejść | 11-22 |
Najczęściej zadawane pytania
1. Jakie średnice gwintów trapezowych wewnętrznych wykonuje płytka 22 IR 5 TR?
Płytka obejmuje cztery rozmiary: Tr 22×5, Tr 24×5, Tr 26×5 oraz Tr 28×5 — wszystkie zgodne z normą DIN 103.
2. Kiedy wybrać skok 5 mm zamiast mniejszych wartości?
Skok 5 mm stosuje się w mechanizmach wymagających najszybszego posuwu liniowego, np. w podnośnikach dużej mocy i prasach przemysłowych.
3. Jaka minimalna średnica otworu jest wymagana dla płytki formatu 22 IR?
Minimalna średnica zależy od oprawki — standardowe wytaczaki SIR 22 wymagają otworów o średnicy co najmniej 25–28 mm.
