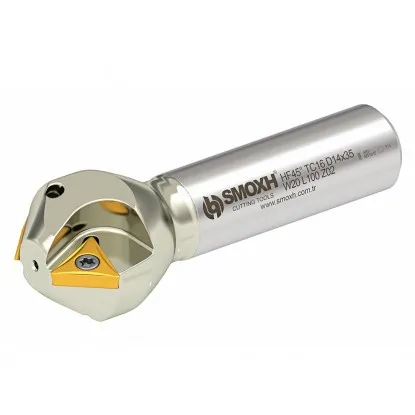

Pogłębiacz składany stożkowy 22x43 mm 45 stopni
search
  • Pogłębiacz składany stożkowy 22x43 mm 45 stopni
  • Pogłębiacz składany stożkowy 22x43 mm 45 stopni - nr. 1
Smoxh

Pogłębiacz Składany 22x43 mm 45 stopni Z-3 Smoxh

Smoxh Smoxh
14630
Kąt: 45°6 rozmiarów tego pogłębiacza
221,40 zł brutto

Cena netto: 180,00 zł

Wysyłamy w 24h
W magazynie: 4 szt.
W magazynie: 4 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Kąt do osi45 stopni
Zakres średnic22–43 mm
Płytki3 × TCMT 16T304
Długość100 mm

Pogłębiacz składany 22x43 mm – stożek 90° pod łby M24

Dane techniczne i wymiary – chwyt Weldon 25 mm

Dane techniczne
Kąt krawędzi do osi45 stopni (stożek 90 stopni)
Średnica najmniejsza D222 mm
Średnica największa D143 mm
Maks. zagłębienie10,5 mm
Długość części roboczej l40 mm
Długość całkowita L100 mm
Średnica chwytu d25 mm, Weldon
Liczba płytek Z3
PłytkaTCMT 16T304
Śruba płytkiM3,5x10, Torx T15, 2,7 N·m
ProducentSmoxh, Turcja (HF45 TC16 D22-43)
Pogłębiacz składany 22x43 mm Smoxh – rysunek wymiarowy, średnice 22 i 43 mm, kąt 45 stopni
Pogłębiacz składany 22x43 mm Smoxh – rysunek wymiarowy, średnice 22 i 43 mm, kąt 45 stopni

Pogłębiacz składany 22x43 mm Smoxh pogłębia gniazda pod łby śrub stożkowych M24 i fazuje krawędzie otworów. Skrawa trzema płytkami TCMT 16T304 na średnicach od 22 do 43 mm. Każda płytka ma trzy krawędzie skrawające. Stępioną krawędź zastępuje się obrotem płytki o 120 stopni, bez ostrzenia narzędzia.

Kąt 45 stopni mierzy się między krawędzią płytki a osią narzędzia. Obracając się, płytki zataczają stożek 90 stopni. Taki kąt ma łeb metrycznej śruby z łbem stożkowym. Na każdy milimetr zagłębienia średnica rośnie o 2 mm. Posuw na obrót rozkłada się na 3 ostrza. Chwyt 25 mm ma płaszczyznę Weldon pod śrubę oprawki, która blokuje narzędzie w uchwycie.

Zastosowania – gniazdo pod łeb stożkowy i fazki rowka

Operacje pogłębiacza stożkowego 90 stopni

Te same krawędzie płytek skrawają gniazdo pod łeb i fazkę. Pogłębiacz pracuje też jak fazownik 45 stopni. Zmienia się tylko tor narzędzia i głębokość wejścia. Pogłębiacz obrabia otwory i rowki szersze niż 22 mm.

Gniazdo 90 stopni pod łeb śruby DIN 7991 wykonane pogłębiaczem składanym 22x43

Gniazdo pod łeb stożkowy

Płytki zataczają stożek 90 stopni, taki jak łeb śruby wg DIN 7991. Pogłębiacz wchodzi osiowo w otwór przejściowy na wyliczoną głębokość. Mieści się łeb M24 o średnicy 39 mm. Łeb chowa się równo z powierzchnią detalu albo 0,1 mm niżej.

Fazowanie obu górnych krawędzi rowka w jednym przejściu pogłębiaczem 22x43

Fazka obu krawędzi rowka

Narzędzie prowadzi się środkiem rowka o szerokości od 22 do 43 mm. Płytki fazują obie górne krawędzie w jednym przejściu. Szerokość fazek ustawia się głębokością wejścia. W ten sposób fazuje się krawędzie rowków wpustowych i prowadnic.

Gniazdo pod łeb śruby – dobór i głębokość

Które śruby pasują i jak głęboko wejść

Pogłębiacz skrawa od średnicy 22 mm do 43 mm. Pełne gniazdo powstaje przy dwóch warunkach. Otwór przejściowy ma więcej niż 22 mm. Łeb śruby ma mniej niż 43 mm średnicy.

Schemat gniazda 90 stopni pod łeb śruby stożkowej – otwór, zagłębienie i zakres 22–43 mm
Schemat gniazda 90 stopni pod łeb śruby stożkowej – otwór, zagłębienie i zakres 22–43 mm

Kalkulator: zagłębienie w osi Z dla średnicy gniazda

Przy stożku 90 stopni każdy milimetr w dół dodaje 2 mm średnicy. Zagłębienie liczy się od powierzchni detalu do naroży płytek na średnicy 22 mm. Zagłębienie = (średnica gniazda − 22 mm) ÷ 2, np. (39 − 22) ÷ 2 = 8,5 mm dla łba M24.

Śruba z łbem stożkowym DIN 7991
Zagłębienie w osi Z
Z 8,50 mm
Łeb M24 schowa się równo z powierzchnią
▲
Otwór przejściowy szerszy niż 22 mm

Pogłębiacz skrawa od średnicy 22 mm. W otworze przejściowym szerszym niż 22 mm, np. 26 mm pod M24, gniazdo jest pełne i łeb siada w całości. W otworze zgrubnym 24 mm gniazdo powstaje także pod łeb M20.

Płytki TCMT 16T304 – trzy krawędzie i wymiana

Trójkątna płytka wg ISO 1832, śruba Torx T15

Kod płytki odczytuje się według ISO 1832. T to trójkąt, więc płytka ma trzy krawędzie skrawające. C oznacza kąt przyłożenia 7 stopni: płytka jest pozytywna i lekko tnie. M to klasa tolerancji, a kolejne T – otwór stożkowy pod śrubę i łamacz wióra z jednej strony. 16 to krawędź ok. 16,5 mm, T3 grubość 3,97 mm, a 04 promień naroża 0,4 mm.

Kąt 60 stopni płytki nie wyznacza kąta fazy. Kąt 45 stopni daje ustawienie płytki w korpusie. W sklepie jest płytka TCMT 16T304 H6310 koreańskiej marki Horn. Gatunek H6310 jest uniwersalny do stali i stali nierdzewnej. Pogłębiacz sprzedajemy bez płytek, do kompletu potrzeba 3 sztuk.

Wymiana krawędzi krok po kroku

1Odkręcenie śruby

Klucz: Torx T15

2Obrót płytki

Obrót: 120°

3Czyszczenie gniazda

Wióry: usunięte

4Dokręcenie śruby

Moment: 2,7 N·m

✓Pozostałe płytki

Tak samo: kroki 1–4

Śruba M3,5x10 i klucz T15 według katalogu Smoxh

Wszystkie płytki obraca się naraz, bo skrawają na tym samym stożku. Wiór pod płytką przesuwa jej krawędź i zmienia średnicę gniazda, dlatego gniazdo płytki czyści się przed każdym montażem.

Parametry skrawania – wartości startowe

Prędkość i posuw na ostrze – zakresy zachowawcze

Wartości pochodzą z zachowawczych zakresów frezowania z kątem przystawienia 45 stopni wg ISO 513. Pracę zaczyna się od dolnej granicy i zwiększa wartości, obserwując wiór i dźwięk wrzeciona.

Materiał obrabianyPrędkość skrawania vc [m/min]Posuw na ostrze fz [mm]
P Stal konstrukcyjna i stopowa150–2200,10–0,22
M Stal nierdzewna80–1400,08–0,18
K Żeliwo szare180–3000,10–0,28

Obliczenie obrotów i posuwu – gniazdo M24 w stali

Obroty liczy się dla największej średnicy w materiale, tu łba 39 mm. Obroty = 1000 × prędkość skrawania 150 m/min ÷ (3,14 × średnica 39 mm) ≈ 1220 obr./min. Posuw = posuw na ostrze 0,10 mm × 3 płytki × 1220 obr./min ≈ 360 mm/min. Te dwie liczby wpisuje się do programu obrabiarki.

Przy pogłębianiu sprawdzają się wyższe obroty i mniejszy docisk. Wolne obroty z dużym naciskiem wywołują drgania. Przy stali nierdzewnej chłodziwo chroni krawędź otworu przed przegrzaniem.

Pogłębiacz składany 22x43 mm Smoxh pogłębia gniazda 90 stopni pod łby M24. Fazuje też otwory szersze niż 22 mm i krawędzie rowków. Skrawa trzema płytkami TCMT 16T304 na średnicach od 22 do 43 mm. Chwyt Weldon 25 mm i długość 100 mm pasują do typowych oprawek frezarskich.

Pytania o pogłębiacz składany 22x43

Gniazdo, płytki, głębokość, program CNC

Pod śrubę z łbem stożkowym 90 stopni wg DIN 7991: M24. Jej łeb ma 39 mm, a otwór przejściowy 26 mm. Zagłębienie dla każdej z tych śrub podaje kalkulator wyżej.

Płytki TCMT 16T3 wg ISO, np. TCMT 16T304 z narożem 0,4 mm. W sklepie jest TCMT 16T304 H6310 Horn do stali i stali nierdzewnej. Płytkę mocuje śruba M3,5x10 z gniazdem Torx T15.

Trzy płytki TCMT 16T304, po jednej w każdym gnieździe. Każda płytka ma trzy krawędzie. Komplet 3 płytek daje trzy zmiany krawędzi.

W tabeli narzędzi wpisuje się pogłębiacz 90 stopni o średnicy czoła 22 mm. Wysokość narzędzia mierzy się do naroży płytek. Zagłębienie = (średnica łba − 22 mm) ÷ 2, plus ok. 0,1 mm.
