Pogłębiacz składany stożkowy 4x15 mm 45 stopni
search
  • Pogłębiacz składany stożkowy 4x15 mm 45 stopni

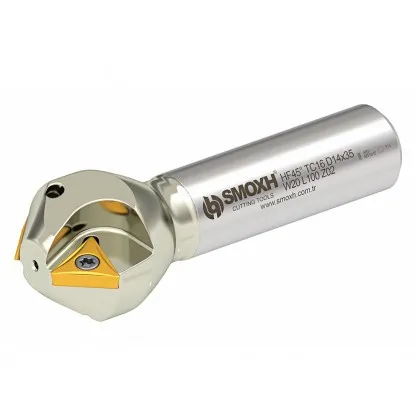

  • Pogłębiacz składany stożkowy 4x15 mm 45 stopni - nr. 1
Smoxh

Pogłębiacz Składany 4x15 mm 45 stopni Z-1 Smoxh

Smoxh Smoxh
14867
Kąt: 45°6 rozmiarów tego pogłębiacza
202,95 zł brutto

Cena netto: 165,00 zł

Wysyłamy w 24h
W magazynie: 4 szt.
W magazynie: 4 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Kąt do osi45 stopni
Zakres średnic4–15 mm
PłytkaTCMT 110204
Długość100 mm

Pogłębiacz składany 4x15 mm – stożek 90° pod łby M4–M6

Dane techniczne i wymiary – chwyt Weldon 16 mm

Dane techniczne
Kąt krawędzi do osi45 stopni (stożek 90 stopni)
Średnica najmniejsza D24 mm
Średnica największa D115 mm
Maks. zagłębienie5,5 mm
Długość części roboczej l30 mm
Długość całkowita L100 mm
Średnica chwytu d16 mm, Weldon
Liczba płytek Z1
PłytkaTCMT 110204
Śruba płytkiM2,5x7, Torx T08, 1,0 N·m
ProducentSmoxh, Turcja (HF45 TC11 D4-15)
Pogłębiacz składany 4x15 mm Smoxh – rysunek wymiarowy, średnice 4 i 15 mm, kąt 45 stopni
Pogłębiacz składany 4x15 mm Smoxh – rysunek wymiarowy, średnice 4 i 15 mm, kąt 45 stopni

Pogłębiacz składany 4x15 mm Smoxh pogłębia gniazda pod łby śrub stożkowych M4–M6 i fazuje krawędzie otworów. Skrawa jedną płytką TCMT 110204 na średnicach od 4 do 15 mm. Płytka ma trzy krawędzie skrawające. Stępioną krawędź zastępuje się obrotem płytki o 120 stopni, bez ostrzenia narzędzia.

Kąt 45 stopni mierzy się między krawędzią płytki a osią narzędzia. Obracając się, płytka zatacza stożek 90 stopni. Taki kąt ma łeb metrycznej śruby z łbem stożkowym. Na każdy milimetr zagłębienia średnica rośnie o 2 mm. Cały posuw przypada na jedno ostrze, dlatego posuw na obrót dobiera się mniejszy. Chwyt 16 mm ma płaszczyznę Weldon pod śrubę oprawki, która blokuje narzędzie w uchwycie.

Zastosowania – gniazdo pod łeb stożkowy i fazki rowka

Operacje pogłębiacza stożkowego 90 stopni

Te same krawędzie płytki skrawają gniazdo pod łeb i fazkę. Pogłębiacz pracuje też jak fazownik 45 stopni. Zmienia się tylko tor narzędzia i głębokość wejścia. Pogłębiacz obrabia otwory i rowki szersze niż 4 mm.

Gniazdo 90 stopni pod łeb śruby DIN 7991 wykonane pogłębiaczem składanym 4x15

Gniazdo pod łeb stożkowy

Płytka zatacza stożek 90 stopni, taki jak łeb śruby wg DIN 7991. Pogłębiacz wchodzi osiowo w otwór przejściowy na wyliczoną głębokość. Mieszczą się łby M4, M5 i M6, o średnicy od 8 do 12 mm. Łeb chowa się równo z powierzchnią detalu albo 0,1 mm niżej.

Fazowanie obu górnych krawędzi rowka w jednym przejściu pogłębiaczem 4x15

Fazka obu krawędzi rowka

Narzędzie prowadzi się środkiem rowka o szerokości od 4 do 15 mm. Płytka fazuje obie górne krawędzie w jednym przejściu. Szerokość fazek ustawia się głębokością wejścia. W ten sposób fazuje się krawędzie rowków wpustowych i prowadnic.

Gniazdo pod łeb śruby – dobór i głębokość

Które śruby pasują i jak głęboko wejść

Pogłębiacz skrawa od średnicy 4 mm do 15 mm. Pełne gniazdo powstaje przy dwóch warunkach. Otwór przejściowy ma więcej niż 4 mm. Łeb śruby ma mniej niż 15 mm średnicy.

Schemat gniazda 90 stopni pod łeb śruby stożkowej – otwór, zagłębienie i zakres 4–15 mm
Schemat gniazda 90 stopni pod łeb śruby stożkowej – otwór, zagłębienie i zakres 4–15 mm

Kalkulator: zagłębienie w osi Z dla średnicy gniazda

Przy stożku 90 stopni każdy milimetr w dół dodaje 2 mm średnicy. Zagłębienie liczy się od powierzchni detalu do naroży płytek na średnicy 4 mm. Zagłębienie = (średnica gniazda − 4 mm) ÷ 2, np. (10 − 4) ÷ 2 = 3 mm dla łba M5.

Śruba z łbem stożkowym DIN 7991
Zagłębienie w osi Z
Z 3,00 mm
Łeb M5 schowa się równo z powierzchnią
▲
Otwór przejściowy szerszy niż 4 mm

Pogłębiacz skrawa od średnicy 4 mm. W otworze przejściowym szerszym niż 4 mm, np. 4,5 mm pod M4, gniazdo jest pełne i łeb siada w całości.

Płytka TCMT 110204 – trzy krawędzie i wymiana

Trójkątna płytka wg ISO 1832, śruba Torx T08

Kod płytki odczytuje się według ISO 1832. T to trójkąt, więc płytka ma trzy krawędzie skrawające. C oznacza kąt przyłożenia 7 stopni: płytka jest pozytywna i lekko tnie. M to klasa tolerancji, a kolejne T – otwór stożkowy pod śrubę i łamacz wióra z jednej strony. 11 to krawędź ok. 11 mm, 02 kod grubości, a 04 promień naroża 0,4 mm.

Kąt 60 stopni płytki nie wyznacza kąta fazy. Kąt 45 stopni daje ustawienie płytki w korpusie. W sklepie jest płytka TCMT 110204 H6310 koreańskiej marki Horn. Gatunek H6310 jest uniwersalny do stali i stali nierdzewnej. Pogłębiacz sprzedajemy bez płytek.

Wymiana krawędzi krok po kroku

1Odkręcenie śruby

Klucz: Torx T08

2Obrót płytki

Obrót: 120°

3Czyszczenie gniazda

Wióry: usunięte

4Dokręcenie śruby

Moment: 1,0 N·m

✓Próbne gniazdo

Kontrola: łbem śruby

Śruba M2,5x7 i klucz T08 według katalogu Smoxh

Przy jednej płytce każdy obrót daje nową krawędź na całym zakresie 4–15 mm. Wiór pod płytką przesuwa krawędź i zmienia średnicę gniazda, dlatego gniazdo płytki czyści się przed montażem.

Parametry skrawania – wartości startowe

Prędkość i posuw na ostrze – zakresy zachowawcze

Wartości pochodzą z zachowawczych zakresów frezowania z kątem przystawienia 45 stopni wg ISO 513. Pracę zaczyna się od dolnej granicy i zwiększa wartości, obserwując wiór i dźwięk wrzeciona.

Materiał obrabianyPrędkość skrawania vc [m/min]Posuw na ostrze fz [mm]
P Stal konstrukcyjna i stopowa150–2200,10–0,22
M Stal nierdzewna80–1400,08–0,18
K Żeliwo szare180–3000,10–0,28

Obliczenie obrotów i posuwu – gniazdo M5 w stali

Obroty liczy się dla największej średnicy w materiale, tu łba 10 mm. Obroty = 1000 × prędkość skrawania 150 m/min ÷ (3,14 × średnica 10 mm) ≈ 4770 obr./min. Posuw = posuw na ostrze 0,10 mm × 1 płytka × 4770 obr./min ≈ 470 mm/min. Te dwie liczby wpisuje się do programu obrabiarki.

Przy pogłębianiu sprawdzają się wyższe obroty i mniejszy docisk. Wolne obroty z dużym naciskiem wywołują drgania. Przy stali nierdzewnej chłodziwo chroni krawędź otworu przed przegrzaniem.

Pogłębiacz składany 4x15 mm Smoxh pogłębia gniazda 90 stopni pod łby M4, M5 i M6. Fazuje też otwory szersze niż 4 mm i krawędzie rowków. Skrawa jedną płytką TCMT 110204 na średnicach od 4 do 15 mm. Chwyt Weldon 16 mm i długość 100 mm pasują do typowych oprawek frezarskich.

Pytania o pogłębiacz składany 4x15

Gniazdo, płytki, głębokość, program CNC

Pod śruby z łbem stożkowym 90 stopni wg DIN 7991: M4, M5 i M6. Ich łby mają 8, 10 i 12 mm, a otwory przejściowe 4,5; 5,5 i 6,6 mm. Zagłębienie dla każdej z tych śrub podaje kalkulator wyżej.

Płytki TCMT 1102 wg ISO, np. TCMT 110204 z narożem 0,4 mm. W sklepie jest TCMT 110204 H6310 Horn do stali i stali nierdzewnej. Płytkę mocuje śruba M2,5x7 z gniazdem Torx T08.

Jedną płytkę TCMT 110204. Płytka ma trzy krawędzie, więc wystarcza na trzy zmiany krawędzi.

W tabeli narzędzi wpisuje się pogłębiacz 90 stopni o średnicy czoła 4 mm. Wysokość narzędzia mierzy się do naroży płytek. Zagłębienie = (średnica łba − 4 mm) ÷ 2, plus ok. 0,1 mm.

Producent Smoxh Kesici Takımlar San. ve Tic. Ltd. Şti. İstanbul, Turcja info@smoxh.com
Osoba odpowiedzialna w UE Artykuły Techniczne ul. Kwiatowa 6, 26-300 Opoczno, Polska biuro@artykulytechniczne.pl
