Pogłębiacz składany stożkowy 32x53 mm 45 stopni
search
  • Pogłębiacz składany stożkowy 32x53 mm 45 stopni

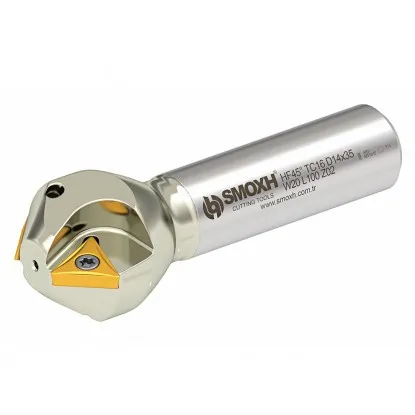

  • Pogłębiacz składany stożkowy 32x53 mm 45 stopni - nr. 1
Smoxh

Pogłębiacz Składany 32x53 mm 45 stopni Z-3 Smoxh

Smoxh Smoxh
14865
Kąt: 45°6 rozmiarów tego pogłębiacza
344,40 zł brutto

Cena netto: 280,00 zł

Wysyłamy w 24h
W magazynie: 3 szt.
W magazynie: 3 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Kąt do osi45 stopni
Zakres średnic32–53 mm
Płytki4 × TCMT 16T304
Długość100 mm

Pogłębiacz składany 32x53 mm – fazownik 45 stopni na 4 płytki

Dane techniczne i wymiary – chwyt Weldon 32 mm

Dane techniczne
Kąt krawędzi do osi45 stopni (stożek 90 stopni)
Średnica najmniejsza D232 mm
Średnica największa D153 mm
Maks. zagłębienie10,5 mm
Długość części roboczej l45 mm
Długość całkowita L100 mm
Średnica chwytu d32 mm, Weldon
Liczba płytek Z4
PłytkaTCMT 16T304
Śruba płytkiM3,5x10, Torx T15, 2,7 N·m
ProducentSmoxh, Turcja (HF45 TC16 D32-53)
Pogłębiacz składany 32x53 mm Smoxh – rysunek wymiarowy, średnice 32 i 53 mm, kąt 45 stopni
Pogłębiacz składany 32x53 mm Smoxh – rysunek wymiarowy, średnice 32 i 53 mm, kąt 45 stopni

Pogłębiacz składany 32x53 mm Smoxh fazuje krawędzie otworów i rowków od 32 do 53 mm pod kątem 45 stopni. Skrawa czterema płytkami TCMT 16T304 na średnicach od 32 do 53 mm. Każda płytka ma trzy krawędzie skrawające. Stępioną krawędź zastępuje się obrotem płytki o 120 stopni, bez ostrzenia narzędzia.

Kąt 45 stopni mierzy się między krawędzią płytki a osią narzędzia. Obracając się, płytki zataczają stożek 90 stopni. Taki kąt ma łeb metrycznej śruby z łbem stożkowym. Na każdy milimetr zagłębienia średnica rośnie o 2 mm. Posuw na obrót rozkłada się na 4 ostrza. Chwyt 32 mm ma płaszczyznę Weldon pod śrubę oprawki, która blokuje narzędzie w uchwycie.

Zastosowania – fazki otworów i rowków pod kątem 45 stopni

Operacje fazownika 45 stopni

Narzędzie ścina krawędzie pod kątem 45 stopni do osi. Fazkę otworu wykonuje się ruchem osiowym, fazkę rowka – przesuwem wzdłuż rowka. W obu operacjach skrawają te same krawędzie płytek. Pogłębiacz obrabia otwory i rowki szersze niż 32 mm.

Fazka otworu pod kątem 45 stopni wykonana pogłębiaczem składanym 32x53

Fazka krawędzi otworu

Pogłębiacz wchodzi osiowo w otwór szerszy niż 32 mm. Płytki ścinają krawędź pod kątem 45 stopni do osi. Szerokość fazki ustawia się głębokością wejścia. Każdy milimetr w dół dodaje 2 mm do średnicy fazki, aż do 53 mm.

Fazowanie obu górnych krawędzi rowka w jednym przejściu pogłębiaczem 32x53

Fazka obu krawędzi rowka

Narzędzie prowadzi się środkiem rowka o szerokości od 32 do 53 mm. Płytki fazują obie górne krawędzie w jednym przejściu. Szerokość fazek ustawia się głębokością wejścia. W ten sposób fazuje się krawędzie rowków wpustowych i prowadnic.

Fazka otworu – głębokość i średnica

Jak głęboko wejść, żeby dostać potrzebną fazkę

Pogłębiacz skrawa od średnicy 32 mm do 53 mm. Przy kącie 45 stopni do osi średnica rośnie o 2 mm na każdy milimetr w dół. Największe zagłębienie to 10,5 mm – wtedy fazka sięga średnicy 53 mm. W tym zakresie mieszczą się otwory przejściowe śrub M30–M48 wg ISO 273, szereg średni.

Kalkulator: zagłębienie w osi Z dla średnicy fazki

Zagłębienie liczy się od powierzchni detalu do naroży płytek na średnicy 32 mm. Zagłębienie = (średnica fazki − 32 mm) ÷ 2, np. (43 − 32) ÷ 2 = 5,5 mm. Liczba 2 to przyrost średnicy na 1 mm zagłębienia przy kącie 45 stopni.

Zagłębienie w osi Z
Z 5,50 mm
▲
Otwór szerszy niż 32 mm

Pogłębiacz skrawa od średnicy 32 mm, więc fazka obejmuje cały obwód otworu szerszego niż 32 mm.

Płytki TCMT 16T304 – trzy krawędzie i wymiana

Trójkątna płytka wg ISO 1832, śruba Torx T15

Kod płytki odczytuje się według ISO 1832. T to trójkąt, więc płytka ma trzy krawędzie skrawające. C oznacza kąt przyłożenia 7 stopni: płytka jest pozytywna i lekko tnie. M to klasa tolerancji, a kolejne T – otwór stożkowy pod śrubę i łamacz wióra z jednej strony. 16 to krawędź ok. 16,5 mm, T3 grubość 3,97 mm, a 04 promień naroża 0,4 mm.

Kąt 60 stopni płytki nie wyznacza kąta fazy. Kąt 45 stopni daje ustawienie płytki w korpusie. W sklepie jest płytka TCMT 16T304 H6310 koreańskiej marki Horn. Gatunek H6310 jest uniwersalny do stali i stali nierdzewnej. Pogłębiacz sprzedajemy bez płytek, do kompletu potrzeba 4 sztuk.

Wymiana krawędzi krok po kroku

1Odkręcenie śruby

Klucz: Torx T15

2Obrót płytki

Obrót: 120°

3Czyszczenie gniazda

Wióry: usunięte

4Dokręcenie śruby

Moment: 2,7 N·m

✓Pozostałe płytki

Tak samo: kroki 1–4

Śruba M3,5x10 i klucz T15 według katalogu Smoxh

Wszystkie płytki obraca się naraz, bo skrawają na tym samym stożku. Wiór pod płytką przesuwa jej krawędź i zmienia średnicę fazki, dlatego gniazdo płytki czyści się przed każdym montażem.

Parametry skrawania – wartości startowe

Prędkość i posuw na ostrze – zakresy zachowawcze

Wartości pochodzą z zachowawczych zakresów frezowania z kątem przystawienia 45 stopni wg ISO 513. Pracę zaczyna się od dolnej granicy i zwiększa wartości, obserwując wiór i dźwięk wrzeciona.

Materiał obrabianyPrędkość skrawania vc [m/min]Posuw na ostrze fz [mm]
P Stal konstrukcyjna i stopowa150–2200,10–0,22
M Stal nierdzewna80–1400,08–0,18
K Żeliwo szare180–3000,10–0,28

Obliczenie obrotów i posuwu – fazka Ø 53 mm w stali

Obroty liczy się dla największej średnicy w materiale, tu pełnej fazki 53 mm. Obroty = 1000 × prędkość skrawania 150 m/min ÷ (3,14 × średnica 53 mm) ≈ 900 obr./min. Posuw = posuw na ostrze 0,10 mm × 4 płytki × 900 obr./min ≈ 360 mm/min. Te dwie liczby wpisuje się do programu obrabiarki.

Przy pogłębianiu sprawdzają się wyższe obroty i mniejszy docisk. Wolne obroty z dużym naciskiem wywołują drgania. Przy stali nierdzewnej chłodziwo chroni krawędź otworu przed przegrzaniem.

Pogłębiacz składany 32x53 mm Smoxh fazuje otwory i rowki pod kątem 45 stopni do osi. Zakres średnic to 32–53 mm, a największe zagłębienie 10,5 mm. Skrawa czterema płytkami TCMT 16T304 z trzema krawędziami każda. Chwyt Weldon 32 mm trzyma narzędzie w oprawce bez obrotu.

Pytania o pogłębiacz składany 32x53

Fazka, płytki, głębokość, program CNC

Do fazowania otworów szerszych niż 32 mm, do średnicy 53 mm. Pogłębiacz fazuje też krawędzie rowków o szerokości od 32 do 53 mm.

Płytki TCMT 16T3 wg ISO, np. TCMT 16T304 z narożem 0,4 mm. W sklepie jest TCMT 16T304 H6310 Horn do stali i stali nierdzewnej. Płytkę mocuje śruba M3,5x10 z gniazdem Torx T15.

Cztery płytki TCMT 16T304, po jednej w każdym gnieździe. Każda płytka ma trzy krawędzie. Komplet 4 płytek daje trzy zmiany krawędzi.

W tabeli narzędzi wpisuje się pogłębiacz 90 stopni o średnicy czoła 32 mm. Wysokość narzędzia mierzy się do naroży płytek. Zagłębienie = (średnica fazki − 32 mm) ÷ 2.
