Gwintownik Ręczny M16X1,25 DIN 2181/2 6H HSS Fra
search

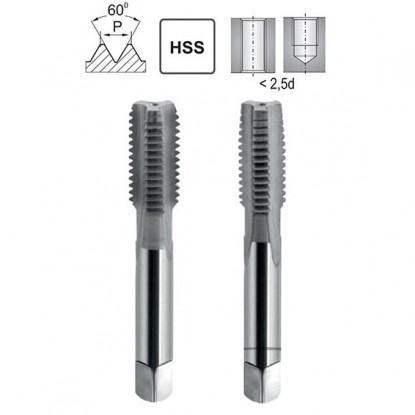

  • Gwintownik Ręczny M16X1,25 DIN 2181/2 6H HSS Fra
  • Gwintownik Ręczny M16X1,25 DIN 2181/2 6H HSS Fra - nr. 1
Varel

Gwintownik Ręczny M16X1,25 DIN 2181/2 6H HSS

Varel Varel
0000006307
152,52 zł brutto

Cena netto: 124,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne gwintownika ręcznego M16x1,25

Dane techniczne
Średnica znamionowa d1 mm M16
Skok gwintu P mm 1,25 mm
Długość całkowita l1 80 mm
Długość części roboczej l2 18 mm
Średnica części chwytowej d2 12 mm
Wielkość zabieraka kwadratowego a 9 mm
Średnica otworu pod gwint 14,8 mm
Kąt Gwintu G 60 stopni
Tolerancja gwintownika ISO2 6H
Gwintowniki drobnozwojne rysunek

Zdzierak i wykańczak – ile materiału zbiera każdy

Podział pracy w komplecie 1–2

Gwint M16x1,25 powstaje w ściance otworu o średnicy 14,8 mm. Rowek gwintu sięga 0,6 mm w głąb ścianki. Jeden gwintownik musiałby wyciąć cały rowek naraz – ręką to duży opór i ryzyko złamania. Komplet dzieli tę pracę na dwa przejścia.

Gwintowanie otworu M16x1,25: otwór 14,8 mm, gwintownik nr 1 i nr 2 w przekroju płyty
Gwintowanie otworu M16x1,25: otwór 14,8 mm, gwintownik nr 1 i nr 2 w przekroju płyty

Rysunek pokazuje cały komplet w pracy. Oba gwintowniki mają ten sam chwyt i tę samą długość. Różnią się nakrojem, czyli stożkową końcówką: nr 1 ma nakrój na 8 zwojów, nr 2 tylko na 2 zwoje. Okienka przy ściance otworu pokazują, jak rowek gwintu pogłębia się po każdym numerze.

GwintownikNakrójKąt nakrojuZbiera materiałuJak pracuje w otworze
nr 1 – zdzierakdługi, 8 zwojów5 stopnizasadniczą część rowkawchodzi łagodnie i wyznacza kierunek gwintu
nr 2 – wykańczakkrótki, 2 zwoje20 stopniresztę, do pełnego zarysuwkręca się w nacięte zwoje i nadaje pełny zarys 6H

Jak odróżnić gwintowniki w komplecie

Nakrój nr 1 jest 4 razy dłuższy niż nakrój nr 2 – różnicę widać od razu, gdy położysz je obok siebie. Nr 1 ma niepełny zarys zwojów, pełny zarys ma dopiero nr 2. Numer widać też na chwycie: nr 1 ma jeden pierścień, nr 2 żadnego. Trzymaj komplet razem i zawsze zaczynaj od zdzieraka.

Jak nagwintować otwór M16x1,25 – kolejność 1, 2

Gwintowanie ręczne krok po kroku

Gwint M16x1,25 w czterech krokach

ØWiercenie

Wiertło 14,8 mm

1Zdzierak

Nakrój 8 zwojów

2Wykańczak

Nakrój 2 zwoje

✓Gotowy gwint

Tolerancja 6H

Rytm pracy: pół obrotu w prawo, ćwierć obrotu w lewo | Między numerami: usuń wióry z otworu

Zacznij od otworu. Średnicę wiertła liczysz prosto: średnica gwintu 16 mm minus skok 1,25 mm daje 14,75 mm – w praktyce bierzesz wiertło 14,8 mm. Za mały otwór to częsta przyczyna ukręcenia gwintownika w materiale.

Otwór przelotowy czy nieprzelotowy – jak głęboko wiercić

Komplet gwintuje oba rodzaje otworów. W przelotowym gwint obejmuje całą grubość materiału. W nieprzelotowym nacinaj gwint do 40 mm, czyli do 2,5 średnicy gwintu (2,5 x 16 mm, na rysunku 2,5D). Otwór wywierć głębiej niż gwint. Wykańczak ma nakrój na 2 zwoje, więc przy dnie zostają ok. 2 niepełne zwoje. Zapas pod gwintem pomieści je razem z wiórami.

Gwint M16x1,25 w otworze przelotowym i nieprzelotowym – przekroje z zapasem na wióry i nakrój

Nr 1 – zdzierak wyznacza kierunek gwintu

Załóż zdzierak w pokrętło i ustaw go prostopadle do powierzchni. Sprawdź kąt z dwóch stron, np. kątownikiem. Kręć pół obrotu w prawo, potem ćwierć obrotu w lewo. Cofnięcie łamie wiór na krótkie kawałki – lekkie chrupnięcie jest normalne. Pierwsze zwoje decydują, czy gwint wyjdzie prosty.

Nr 2 – wykańczak daje pełny zarys

Wykręć zdzierak i usuń wióry z otworu. Wykańczak wkręć ręką w nacięte zwoje – powinien sam w nie wskoczyć. Dalej kręć tym samym rytmem co zdzierakiem. Wykańczak zbiera resztę materiału i docina rowek do pełnego zarysu w tolerancji 6H. Gdy wkręca się gładko do końca, gwint jest gotowy – sprawdź go śrubą M16x1,25.

Gwintowniki ręczne M16x1,25 drobnozwojny

Gwintownik Ręczny M16x1,25 DIN 2181/2 6H HSS przeznaczony jest do nacinania drobnozwojnych gwintów metrycznych M16 o skoku jeden i jedna czwarta milimetra w stalach konstrukcyjnych oraz stopach metali o wytrzymałości do ośmiuset mega paskali. Dwuczłonowa konstrukcja — pierwszy gwintownik wprowadzający oraz drugi wykańczający — stabilizuje proces obróbki, rozkłada obciążenia i zapewnia zachowanie klasy pasowania sześć H.

Dane techniczne: średnica nominalna szesnaście milimetrów; skok jeden i jedna czwarta milimetra; zarys sześćdziesiąt stopni wg ISO 68-1; tolerancja otworu 6H zgodnie z ISO 965; gwint prawy; rowki wiórowe proste gwarantujące przewidywalną ewakuację. Wersja szlifowana ze stali szybkotnącej HSS ogranicza mikro wykruszenia i stabilizuje krawędzie tnące. Zgodnie z DIN 2181/2 narzędzie stosuje układ dwuczęściowy, a organizację pracy w warsztacie wspiera Zestaw Gwintowników Ręcznych M16x1,25. Zalecane wiertło pod gwint: czternaście i siedemdziesiąt pięć setnych milimetra; stosowanie chłodziwa w postaci emulsji lub oleju aktywnego wydłuża żywotność ostrzy i poprawia jakość powierzchni dna zwoju.

  • Pewna geometria — dwustopniowy przebieg ogranicza pulsacje momentu i poprawia równomierność profilu.
  • Dłuższa trwałość — stal szybkotnąca HSS w precyzyjnym szlifie spowalnia zużycie i zachowuje ostrość ostrzy.
  • Dokładność wykonania — pasowanie w klasie 6H umożliwia pozytywną weryfikację sprawdzianami „przechodzi/nie przechodzi”.
  • Standaryzacja pracy — konsekwencję przejść i rotację ułatwia Komplet Gwintowników Ręcznych M16x1,25.

Normy odniesienia: DIN 2181/2 (wykonanie), ISO 68-1 (zarys sześćdziesiąt stopni), ISO 965 (tolerancja 6H). Ich zachowanie gwarantuje zgodność z przyrządami kontrolnymi i przewidywalne wyniki zarówno w produkcji jednostkowej, jak i krótkoseryjnej.

Etapy nacinania gwintu M16x1,25 w zestawie 2-częściowym: zdzierak i wykańczak


Profil zdzieraka i wykańczaka

Często zadawane pytania

Zestaw obejmuje dwa gwintowniki – pierwszy zdzierak do wstępnego prowadzenia oraz drugi wykańczak do finalnego ukształtowania gwintu.

Tak, gwintowniki ręczne M16x1,25 można stosować zarówno w otworach przelotowych, jak i nieprzelotowych.

Gwintowniki HSS M16x1,25 przeznaczone są do stali niskowęglowej, stopów aluminium, mosiądzu oraz innych metali łatwo skrawalnych.
