Opis
Dane techniczne gwintownika ręcznego M16x1,5
| Dane techniczne | |
|---|---|
| Średnica znamionowa d1 mm | M16 |
| Skok gwintu P mm | 1,5 mm |
| Długość całkowita l1 | 80 mm |
| Długość części roboczej l2 | 22 mm |
| Średnica części chwytowej d2 | 12 mm |
| Wielkość zabieraka kwadratowego a | 9 mm |
| Średnica otworu pod gwint | 14,5 mm |
| Kąt Gwintu G | 60 stopni |
| Norma gwintu | ISO DIN 13 |
| Tolerancja gwintownika | ISO2 6H |
Gwintowniki ręczne M16x1,5 drobnozwojne

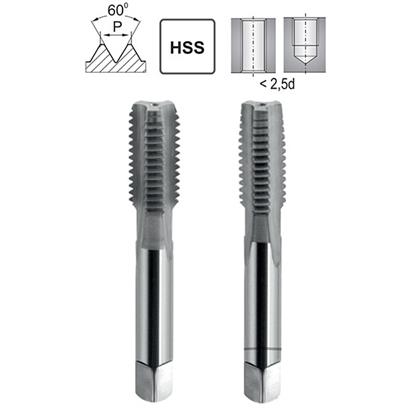

Gwintownik Ręczny M16X1,5 DIN 2181/2 6H HSS przeznaczony do precyzyjnego wykonywania metrycznych gwintów drobnozwojnych w stalach konstrukcyjnych i żeliwie; w praktyce warsztatowej, jako gwintownik ręczny M16x1,5, utrzymuje profil 60 stopni oraz stabilny wymiar otworu podczas prowadzenia z pokrętłem.
Dane geometryczne i wykonanie: rozmiar M16, skok P=1,5; kierunek prawy; stal szybkotnąca HSS, wykonanie szlifowane; rowki proste dla kontrolowanego łamania i odprowadzania wióra; chwyt walcowy z zabierakiem kwadratowym; zalecane wiertło 14,5 mm zapewniające właściwe wypełnienie profilu oraz osiowość otworu.
- Stabilne prowadzenie. Stopniowany nakrój równoważy moment skręcający i ogranicza odchyłkę średnicy w strefie wejścia.
- Integracja przebiegów. Zestaw gwintowników ręcznych M16x1,5 umożliwia płynne przejście od zdzierania do wykańczania bez utraty osiowości.
- Powtarzalne pasowanie. Otwór w klasie 6H współpracuje z gwintem zewnętrznym 6g, gwarantując nominalny luz i czysty zarys zwoju.
- Jakość powierzchni. Szlifowana krawędź tnąca i rowki proste sprzyjają niskiej chropowatości oraz rzadszym korektom procesu.
Ustalenia normatywne: wykonanie wg DIN 2181/2; zarys zgodny z ISO 68-1; serie i skoki wg ISO 261/262; tolerancje dla gwintów wewnętrznych wg ISO 965, klasa 6H. Gwintownik Ręczny M16X1,5 DIN 2181/2 6H HSS zapewnia kontrolowaną geometrię i parametry chropowatości w operacjach jednostkowych oraz montażowych, co dopełnia komplet gwintowników ręcznych M16x1,5.
Etapy nacinania gwintu M16x1,5 w zestawie 2-częściowym: zdzierak i wykańczak
Często zadawane pytania
1.Do jakich materiałów przeznaczony jest gwintownik M16x1,5?
Narzędzie HSS sprawdza się w obróbce stali niskowęglowej, aluminium, mosiądzu i innych materiałów o dobrej skrawalności.
2. Co zawiera zestaw M16x1,5?
Komplet składa się z dwóch gwintowników – zdzieraka oraz wykańczaka, które stosowane kolejno gwarantują pełne uformowanie gwintu.
3.Czy gwintownik M16x1,5 DIN 2181 nadaje się do otworów nieprzelotowych?
Tak, zestaw może być stosowany zarówno w otworach przelotowych, jak i nieprzelotowych, zgodnie z normą DIN 2181 i klasą 6H.
