Gwintownik Ręczny M22x1,75 DIN 2181/2 6H HSS Fra
search
  • Gwintownik Ręczny M22x1,75 DIN 2181/2 6H HSS Fra

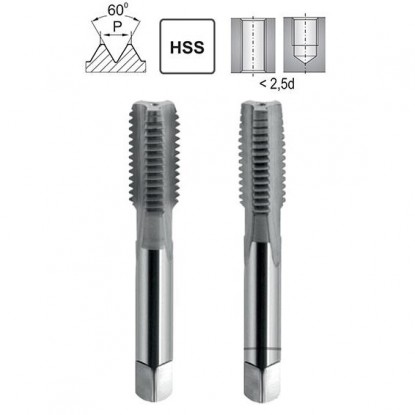

  • Gwintownik Ręczny M22x1,75 DIN 2181/2 6H HSS Fra - nr. 1
Varel

Gwintownik Ręczny M22x1,75 DIN 2181/2 6H HSS

Varel Varel
062891
172,20 zł brutto

Cena netto: 140,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne gwintownika ręcznego M22x1,75

Dane techniczne
Średnica znamionowa d1 mm M22
Skok gwintu P mm 1,75 mm
Długość całkowita l1 80 mm
Długość części roboczej l2 22 mm
Średnica części chwytowej d2 18 mm
Wielkość zabieraka kwadratowego a 14,5 mm
Średnica otworu pod gwint 20,25 mm
Kąt Gwintu G 60 stopni
Tolerancja gwintownika ISO2 6H
Gwintowniki drobnozwojne rysunek

Zdzierak i wykańczak – ile materiału zbiera każdy

Podział pracy w komplecie 1–2

Gwint M22x1,75 powstaje w ściance otworu o średnicy 20,25 mm. Rowek gwintu sięga 0,875 mm w głąb ścianki. Jeden gwintownik musiałby wyciąć cały rowek naraz – ręką to duży opór i ryzyko złamania. Komplet dzieli tę pracę na dwa przejścia.

Gwintowanie otworu M22x1,75: otwór 20,25 mm, gwintownik nr 1 i nr 2 w przekroju płyty
Gwintowanie otworu M22x1,75: otwór 20,25 mm, gwintownik nr 1 i nr 2 w przekroju płyty

Rysunek pokazuje cały komplet w pracy. Oba gwintowniki mają ten sam chwyt i tę samą długość. Różnią się nakrojem, czyli stożkową końcówką: nr 1 ma nakrój na 8 zwojów, nr 2 tylko na 2 zwoje. Okienka przy ściance otworu pokazują, jak rowek gwintu pogłębia się po każdym numerze.

GwintownikNakrójKąt nakrojuZbiera materiałuJak pracuje w otworze
nr 1 – zdzierakdługi, 8 zwojów5 stopnizasadniczą część rowkawchodzi łagodnie i wyznacza kierunek gwintu
nr 2 – wykańczakkrótki, 2 zwoje20 stopniresztę, do pełnego zarysuwkręca się w nacięte zwoje i nadaje pełny zarys 6H

Jak odróżnić gwintowniki w komplecie

Nakrój nr 1 jest 4 razy dłuższy niż nakrój nr 2 – różnicę widać od razu, gdy położysz je obok siebie. Nr 1 ma niepełny zarys zwojów, pełny zarys ma dopiero nr 2. Numer widać też na chwycie: nr 1 ma jeden pierścień, nr 2 żadnego. Trzymaj komplet razem i zawsze zaczynaj od zdzieraka.

Jak nagwintować otwór M22x1,75 – kolejność 1, 2

Gwintowanie ręczne krok po kroku

Gwint M22x1,75 w czterech krokach

ØWiercenie

Wiertło 20,25 mm

1Zdzierak

Nakrój 8 zwojów

2Wykańczak

Nakrój 2 zwoje

✓Gotowy gwint

Tolerancja 6H

Rytm pracy: pół obrotu w prawo, ćwierć obrotu w lewo | Między numerami: usuń wióry z otworu

Zacznij od otworu. Średnicę wiertła liczysz prosto: średnica gwintu 22 mm minus skok 1,75 mm daje 20,25 mm. Za mały otwór to częsta przyczyna ukręcenia gwintownika w materiale.

Otwór przelotowy czy nieprzelotowy – jak głęboko wiercić

Komplet gwintuje oba rodzaje otworów. W przelotowym gwint obejmuje całą grubość materiału. W nieprzelotowym nacinaj gwint do 55 mm, czyli do 2,5 średnicy gwintu (2,5 x 22 mm, na rysunku 2,5D). Otwór wywierć głębiej niż gwint. Wykańczak ma nakrój na 2 zwoje, więc przy dnie zostają ok. 2 niepełne zwoje. Zapas pod gwintem pomieści je razem z wiórami.

Gwint M22x1,75 w otworze przelotowym i nieprzelotowym – przekroje z zapasem na wióry i nakrój

Nr 1 – zdzierak wyznacza kierunek gwintu

Załóż zdzierak w pokrętło i ustaw go prostopadle do powierzchni. Sprawdź kąt z dwóch stron, np. kątownikiem. Kręć pół obrotu w prawo, potem ćwierć obrotu w lewo. Cofnięcie łamie wiór na krótkie kawałki – lekkie chrupnięcie jest normalne. Pierwsze zwoje decydują, czy gwint wyjdzie prosty.

Nr 2 – wykańczak daje pełny zarys

Wykręć zdzierak i usuń wióry z otworu. Wykańczak wkręć ręką w nacięte zwoje – powinien sam w nie wskoczyć. Dalej kręć tym samym rytmem co zdzierakiem. Wykańczak zbiera resztę materiału i docina rowek do pełnego zarysu w tolerancji 6H. Gdy wkręca się gładko do końca, gwint jest gotowy – sprawdź go śrubą M22x1,75.

Gwintowniki ręczne M22x1,75 drobnozwojne

Gwintownik Ręczny M22x1,75 DIN 2181/2 6H HSS przeznaczony jest do wykonywania precyzyjnych gwintów metrycznych drobnozwojnych w stalach konstrukcyjnych, stopach metali kolorowych oraz materiałach o średniej twardości. Jego dokładne wykonanie zapewnia stabilny profil gwintu i wysoką jakość powierzchni, co czyni go niezawodnym rozwiązaniem zarówno w produkcji jednostkowej, jak i krótkoseryjnej.

Charakterystyka wykonania: średnica nominalna dwadzieścia dwa milimetry, skok 1,75 milimetra, profil sześćdziesiąt stopni według ISO 68-1, tolerancja otworu 6H zgodnie z ISO 965, gwint prawy. Stal szybkotnąca HSS w wersji szlifowanej zapewnia trwałość krawędzi i odporność na mikrowykruszenia. Rowki wiórowe proste umożliwiają równomierną ewakuację wióra, a dwuczłonowy układ zgodny z DIN 2181/2 — gwintownik wprowadzający (I) i wykańczający (II) — gwarantuje równomierne rozłożenie momentu skrętnego i utrzymanie osiowości. W zastosowaniach warsztatowych wysoką kulturę pracy i powtarzalność operacji wspiera Zestaw Gwintowników Ręcznych M22x1,75, pozwalający na logiczną sekwencję obróbki i kontrolę jakości przejść.

  • Stabilność prowadzenia — układ wprowadzający i wykańczający redukuje naprężenia i zapewnia płynność gwintowania.
  • Trwałość i odporność — stal szybkotnąca HSS o strukturze drobnoziarnistej utrzymuje ostrość krawędzi i stabilne parametry skrawania.
  • Precyzja wykonania — tolerancja 6H umożliwia dokładne spasowanie z elementami gwintowanymi klasy 6g.
  • Efektywność operacji — konsekwentny przebieg i łatwość pracy zapewnia Komplet Gwintowników Ręcznych M22x1,75, usprawniający rotację między członami i kontrolę wymiarową.

Spełnienie wymagań DIN 2181/2 (wykonanie), ISO 68-1 (zarys metryczny) oraz ISO 965 (klasa tolerancji 6H) gwarantuje pełną zgodność z przyrządami kontrolnymi i wysoką powtarzalność wymiarową. Połączenie precyzyjnego wykonania z trwałością stali szybkotnącej zapewnia długą żywotność i stabilne rezultaty w cyklach obróbki drobnozwojnej.

Etapy nacinania gwintu M22x1,75 w zestawie 2-częściowym: zdzierak i wykańczak


Profil zdzieraka i wykańczaka

Często zadawane pytania

Stal szybkotnąca HSS zapewnia dużą trwałość, odporność na ścieranie i stabilną pracę nawet w wymagających warunkach.

Komplet składa się z dwóch gwintowników – zdzieraka oraz wykańczaka, które stosowane kolejno gwarantują pełne uformowanie gwintu.

Narzędzie HSS sprawdza się w obróbce stali niskowęglowej, aluminium, mosiądzu i innych materiałów o dobrej skrawalności.
