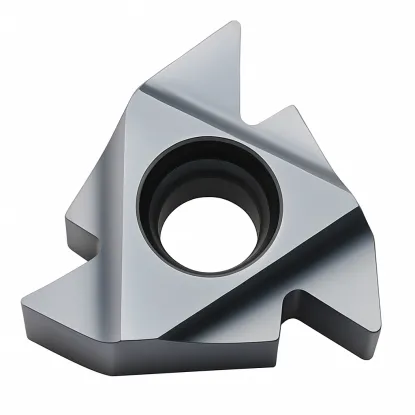

Płytka gwintów calowych TPI 48-8 zwoi 16 ER AG55 MTA Horn - nr. 1
search
  • Płytka gwintów calowych TPI 48-8 zwoi 16 ER AG55 MTA Horn - nr. 1
  • Płytka gwintów calowych TPI 48-8 zwoi 16 ER AG55 MTA Horn - nr. 2
  • Płytka gwintów calowych TPI 48-8 zwoi 16 ER AG55 MTA Horn - nr. 3
Horn

Płytka 16 ER AG55 MTA Horn

Horn Horn
0000012708
22,14 zł brutto

Cena netto: 18,00 zł

Wysyłamy w 24h
w magazynie > 10 szt.
w magazynie > 10 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne płytki do gwintów calowych zewnętrznych G

Dane techniczne
Długość boku L 16 mm
Profil gwintu 55 stopni
Typ płytki Gwint Calowy Zewnętrzny Prawy / Wewnętrzny lewy
Zakres skoków gwintu P 0,5 do 3,0 mm
Przykładowe zastosowanie G1/8, G1/4, G3/8, G1/2, G5/8, G1.1/4
Profil gwintu niepełny G
Gatunek węglika MTA Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych
płytka do gwintów wymiary

Płytka do gwintów calowych AG55 – uniwersalna obróbka 0,5-3 mm

Płytka do gwintów 16 ER AG55 MTA to uniwersalne narzędzie tokarskie. Służy do wykonywania gwintów calowych zewnętrznych w zakresie skoków 0,5-3,0 mm na tokarce. Przeznaczona przede wszystkim do gwintów rurowych G zgodnych z normą DIN ISO 228. Profil AG55 z kątem 55 stopni umożliwia gwintowanie różnych skoków jedną płytką. Sprawdza się również przy gwintowaniu Whitwortha BSW i BSF o tym samym kącie. Płytka może być stosowana zamiennie jako wewnętrzna lewa do gwintów calowych. Gatunek MTA Horn zapewnia trwałość i precyzję w obróbce stali, aluminium i żeliwa. Idealna do warsztatów wymagających elastyczności w zakresie gwintowania calowego.

Najważniejsze zalety płytki 16 ER AG55 MTA

  • Profil uniwersalny AG55 obsługuje zakres skoków od 0,5 do 3,0 mm
  • Dedykowana do gwintów rurowych G zgodnych z DIN ISO 228 oraz Whitwortha BSW, BSF
  • Możliwość zamiennego stosowania jako zewnętrzna prawa i wewnętrzna lewa płytka
  • Gatunek MTA Horn zapewnia długą żywotność ostrza i stabilność skrawania
  • Kompatybilność z oprawkami 16 mm – szybki montaż w standardowych nożach tokarskich

Płytka wybierana jest przez profesjonalistów za uniwersalność gwintowania calowego na tokarce. Sprawdzi się podczas produkcji połączeń rurowych, instalacji hydraulicznych, napraw urządzeń i wytwarzania elementów gwintowanych. Idealna do warsztatów mechanicznych, serwisów technicznych i produkcji wymagającej elastycznej obróbki różnych skoków. Postaw na jakość potwierdzoną przez specjalistów branży obróbczej. Zamów płytkę Horn AG55, która usprawni gwintowanie w Twoim warsztacie.

Parametry skrawania dla płytki zewnętrznej prawej 16 ER skok 0,5- 3 mm

Symbol ISOMateriałPrędkość skrawania Vc [m/min]
P Stal 50-180
M Stal nierdzewna 50-90
K Żeliwo 65-120
N Aluminium i materiały nieżelazne 90-180

Liczba zalecanych przejść w zależności od skoku gwintu

Skok mm [TPI zwoje]0,5-[48]0,8-[32]10-[24]1,25-[20]1,5-[16]1,75-[14]2,0-[12]2,5-[10]3,0-[8]
Liczba przejść 3-6 4-7 4-9 6-10 5-11 9-12 6-13 7-15 8-17

Najczęściej zadawane pytania

1. Do jakich gwintów nadaje się płytka 16 ER AG55 MTA?

Płytka jest przeznaczona głównie do gwintów calowych G zgodnych z normą DIN ISO 228. Profil AG55 z kątem 55 stopni obsługuje zakres skoków 0,5-3,0 mm. Możesz wykonać różne gwinty rurowe G oraz Whitwortha BSW i BSF. Uniwersalny profil pozwala na obróbkę wielu różnych gwintów calowych jedną płytką.

2. Czym różni się profil AG55 od pełnego profilu?

Profil AG55 to profil częściowy, uniwersalny dla zakresu skoków 0,5-3,0 mm. Płytka z pełnym profilem jest dedykowana pod jeden konkretny skok gwintu. Profil częściowy jest bardziej elastyczny, ale pełny profil oferuje wyższą jakość. AG55 to idealne rozwiązanie dla warsztatów pracujących z różnymi skokami gwintów calowych.

3. Czy płytką można wykonać gwinty wewnętrzne?

Tak, płytka 16 ER AG55 MTA może być stosowana zamiennie. Działa jako wewnętrzna lewa płytka do gwintowania gwintów calowych. Wymaga to odpowiedniej oprawki i poprawnego ustawienia narzędzia na tokarce. To czyni ją uniwersalnym rozwiązaniem dla gwintowania zewnętrznego i wewnętrznego.

4. Jak obliczyć wysokość profilu gwintu ?

H1 - Wysokość zarysu gwintu podana w [mm] || P - skok gwintu podany w [mm]
H1 [mm] = 0,6403 × P

Czytaj dalej
