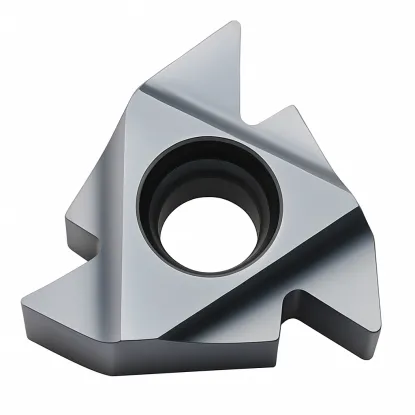

Płytka 22 ER N55 HTA Horn
49,20 zł brutto
Cena netto: 40,00 zł
Opis
Płytka do gwintów calowych 22 ER N55 – uniwersalny profil 55°
Dane techniczne płytki o profilu częściowym do gwintów od 7 do 5 zwojów na cal
| Dane techniczne | |
|---|---|
| Oznaczenie | 22 ER N55 HTA |
| Rodzaj | płytka do gwintu zewnętrznego, prawa |
| Profil | częściowy (niepełny), kąt 55° |
| Zwoje na cal | 7–5 |
| Zakres skoków | 3,63–5,08 mm |
| Promień naroża | 0,43 mm |
| Rozmiar płytki | 22: krawędź 22 mm, IC 12,7 mm |
| Krawędzie skrawające | 3 |
| Oprawki | prawe zewnętrzne SER rozmiaru 22, zastępczo lewe wewnętrzne SIL 22 |
| Gatunek | HTA: węglik submikronowy, PVD TiAlN |
Kąt zarysu55°
Zakres skoków3,63–5,08 mm
Zwoje na cal7–5
OprawkiSER 22
Płytka do gwintów calowych 22 ER N55 toczy gwinty zewnętrzne o kącie zarysu 55° i od 7 do 5 zwojów na cal. Jedną płytką wykonasz gwinty Whitwortha BSW z tego zakresu. Pracuje w prawych oprawkach SER rozmiaru 22, a zastępczo także w lewych wytaczakach SIL 22. Ma trzy naroża: po zużyciu ostrza obracasz płytkę na kolejne.
Jak gwintuje płytka 22 ER N55 – obrót, posuw i przejścia
Posuw równy skokowi i kilka coraz płytszych przejść
Schemat poglądowy: płytka w prawej oprawce SER przed osią tokarki. Złoty kolor wyróżnia płytkę.
Jeden obrót wrzeciona – jeden skok gwintu
Wałek obraca się, a płytka w oprawce przesuwa się wzdłuż jego osi. Na każdy obrót wrzeciona przesuw wynosi dokładnie jeden skok, np. 3,629 mm przy gwincie BSW 1 1/8". W typowym ustawieniu prawa płytka pracuje w stronę uchwytu i toczy gwint prawy.
Płytka N55 nie dotyka wierzchołków zwojów. Zostaje na nich średnica wytoczona przed gwintowaniem, dlatego jej wymiar decyduje o gotowym gwincie.
Schemat poglądowy przejść dla gwintu BSW 1 1/8" (skok 3,629 mm). Linie 1–6 pokazują kolejne położenia ostrza.
Kolejne przejścia pogłębiają zarys
Płytka gwintująca nie wycina gwintu jednym ruchem. W każdym przejściu wchodzi głębiej, a zbierana warstwa maleje od pierwszego do ostatniego przejścia. Ostatnie przejście zbiera ok. 0,05–0,08 mm; cieńsza warstwa gniecie materiał zamiast go skrawać.
Dosuw prowadź po flance, pod kątem nieco mniejszym niż 27,5°, czyli połowa kąta zarysu. Płytka skrawa wtedy głównie jednym bokiem, a wiór schodzi w jedną stronę. Zaokrąglony wierzchołek N55 schodzi głębiej niż dno gwintu Whitwortha: przy BSW 1 1/8" ok. 2,40 mm zamiast 2,32 mm. Dosuw zakończ, gdy sprawdzian pierścieniowy albo nakrętka wchodzi na gwint.
Prędkość skrawania, obroty i liczba przejść
Gatunek HTA to węglik submikronowy z powłoką PVD TiAlN. Obrabia stale, stale nierdzewne i żeliwa. Prędkości z tabeli dotyczą toczenia gwintu tą płytką.
| Materiał obrabiany | Prędkość skrawania vc [m/min] |
|---|---|
| P Stal niestopowa, staliwo, stal automatowa | 120–180 |
| P Stal niskostopowa i staliwo (do 5% dodatków) | 80–130 |
| P Stal wysokostopowa i narzędziowa | 60–80 |
| M Stal nierdzewna i staliwo nierdzewne | 90–130 |
| K Żeliwo szare | 120–130 |
| K Żeliwo sferoidalne i ciągliwe | 100–130 |
Liczbę przejść dobierz do skoku. Zacznij od środka zakresu, a w materiale twardszym dodaj przejścia.
| Zwoje na cal | 7 | 6 | 5 |
|---|---|---|---|
| Skok P [mm] (odpowiednik) | 3,63 | 4,23 | 5,08 |
| Liczba przejść | 9–19 | 10–20 | 11–21 |
Dla 7 i 5 zwojów na cal liczba przejść interpolowana z tabeli producenta.
Obroty i posuw dla BSW 1 1/8"
Skok P mierzymy wzdłuż osi między odpowiadającymi sobie punktami sąsiednich zwojów.
Na jeden obrót wrzeciona płytka przesuwa się o skok: fn = P = 3,629 mm/obr.
Przykład: BSW 1 1/8" w stali niskostopowej, vc = 100 m/min
n = 1000 × vc / (π × d) = 1000 × 100 / (π × 28,575) ≈ 1110 obr./min
vf = n × P = 1110 × 3,629
4028 mm/min
prędkość posuwu
d – średnica gwintu (28,575 mm), n – obroty wrzeciona, vc – prędkość skrawania ze środka zakresu w tabeli, vf – prędkość posuwu.
Uniwersalny profil 55° – od 7 do 5 zwojów na cal
Jeden kąt zarysu, wiele gwintów rurowych i Whitwortha
7 zwojów na cal – BSW 1 1/8"
6 zwojów na cal – BSW 1 3/8"
5 zwojów na cal – BSW 1 5/8"
Trzy gwinty w tej samej skali. W każdym rowku pracuje ten sam wierzchołek płytki: kąt 55°, promień 0,43 mm.
Uniwersalna płytka 55° ma wierzchołek o promieniu 0,43 mm. Mieści się on w rowku gwintu o 7 zwojach na cal i w rowku o 5 zwojach na cal. Liczbę zwojów wyznacza posuw tokarki, a głębokość – dosuw w kolejnych przejściach. Dlatego jedna płytka obsługuje każdy gwint 55° z tego zakresu.
Kąt 55° mają gwinty rurowe G według ISO 228-1 i gwinty Whitwortha. Płytka wykona więc gwinty BSW od 1 1/8" do 1 5/8". Przy krótkich seriach zastępuje to kilka płytek pełnoprofilowych, z których każda pasuje do jednej liczby zwojów na cal.
| Zwoje na cal | 7 | 6 | 5 |
|---|---|---|---|
| Gwint BSW | 1 1/8" | 1 3/8" | 1 5/8" |
N55 a płytka pełnoprofilowa – czym się różnią
Wierzchołek gwintu, zakres skoków i promień dna
Ta płytka
Profil częściowy 22 ER N55
Płytka obrabia boki i dno rowka w zakresie od 7 do 5 zwojów na cal. Wierzchołków nie dotyka: zostaje na nich średnica wytoczona wcześniej.
Wybór: krótkie serie i różne skoki.
Porównanie
Pełny profil, np. 22 ER 6 W
Płytka toczy boki oraz zaokrąglone dno i wierzchołki gwintu o 6 zwojach na cal. Zaokrąglenia powstają w tym samym cyklu co boki, więc zarys jest powtarzalny w serii.
Wybór: seria gwintów jednego skoku.
| Cecha | 22 ER N55 | Pełny profil W |
|---|---|---|
| Zakres skoku | od 7 do 5 zwojów na cal | jedna liczba zwojów, np. 6 |
| Wierzchołek gwintu | średnica wytoczona wcześniej | toczony razem z bokami |
| Przygotowanie wałka | średnica na wymiar gwintu | średnica z niewielkim naddatkiem |
| Promień naroża | 0,43 mm | zgodny z zarysem Whitwortha danego skoku |
| Głębokość rowka przy BSW 1 1/8" | ok. 2,40 mm, głębiej niż zarys Whitwortha | 2,32 mm, jak zarys Whitwortha |
| Płytki na 7–5 zwojów na cal | 1 | po jednej na każdy skok |
Płytka pełnoprofilowa kończy gwint razem z wierzchołkami, więc zarys łatwiej utrzymać w serii. N55 zostawia wierzchołki takie, jaką średnicę wytoczysz. Jej naroże daje też ostrzejsze dno zwoju niż zarys Whitwortha.
Średnica i dno gwintu przy płytce N55
Przed gwintowaniem wytocz średnicę zewnętrzną na wymiar gwintu, np. BSW 1 1/8": średnica nominalna 28,575 mm. Naroże o promieniu 0,43 mm daje dno ostrzejsze niż zarys Whitwortha, który zaokrągla dno promieniem 0,137 skoku (0,50 mm przy BSW 1 1/8"). Gdzie liczy się pełny zarys, wybierz płytkę pełnoprofilową W na daną liczbę zwojów.
Dekoder oznaczenia 22 ER N55 – człon po członie
Rozmiar, strona pracy, profil i gatunek w symbolu płytki, dobór oprawki
Wymiary według katalogów płytek tego standardu. Szczegół naroża w powiększeniu.
Wymiary płytki 22 ER N55
Liczba 22 oznacza rozmiar płytki: krawędź o długości 22 mm i okrąg wpisany IC 12,7 mm, czyli 1/2 cala. Nie jest to średnica gwintu. Wymiary X = 1,7 mm i Y = 2,5 mm podają położenie wierzchołka ostrza względem boków płytki. Naroże ma kąt 55° i promień 0,43 mm.
22
Rozmiar płytki
Krawędź 22 mm, IC 12,7 mm.
E
Gwint zewnętrzny
Toczenie na wałkach i czopach.
R
Wykonanie prawe
Oprawka SER, posuw w stronę uchwytu.
N55
Profil częściowy 55°
Od 7 do 5 zwojów na cal.
HTA
Gatunek węglika
Submikronowy, PVD TiAlN, P20–P40 i K20–K30.
Płytkę do toczenia gwintów mocujesz w prawych oprawkach zewnętrznych SER na płytki rozmiaru 22, np. SER 2525 M22, SER 3232 P22 lub SER 4040 R22. Kształt płytki jest taki sam jak płytki wewnętrznej lewej 22 IL, dlatego zastępczo zamocujesz ją w lewym wytaczaku SIL 22 i wytoczysz nią gwint w otworze. Do stałej pracy w otworach przeznaczone są płytki wewnętrzne. Standardowa podkładka pochyla płytkę o 1–1,5° pod kąt wzniosu gwintu. Wymiany podkładki wymaga dopiero duży skok na małej średnicy.
Płytka do gwintów calowych 22 ER N55 łączy w jednym ostrzu gwinty od 7 do 5 zwojów na cal o kącie 55°. Przyda się tam, gdzie powstają krótkie serie różnych gwintów Whitwortha. Wymaga średnicy przygotowanej wcześniej, a w zamian nie potrzebuje osobnej płytki na każdy skok.
22 ER N55 – pytania o dobór i zastosowanie
Najważniejsze informacje przed wyborem płytki
Wykonasz gwinty zewnętrzne o kącie 55° od 7 do 5 zwojów na cal: gwinty Whitwortha BSW od 1 1/8" do 1 5/8".
Wytocz średnicę zewnętrzną na wymiar gwintu, np. BSW 1 1/8": średnica 28,575 mm. Płytka wytoczy boki i dno, a wierzchołki zostaną na tej średnicy.
Do prawych oprawek zewnętrznych SER na płytki rozmiaru 22, np. SER 2525 M22, SER 3232 P22 lub SER 4040 R22. Ma ten sam kształt co płytka wewnętrzna lewa 22 IL, więc zastępczo pasuje też do lewych wytaczaków SIL 22.
Liczba przejść rośnie ze skokiem: 9–19 przy 7 zwojach na cal, 10–20 przy 6 zwojach na cal i 11–21 przy 5 zwojach na cal. Zacznij od środka zakresu, a w materiale twardszym dodaj przejścia. Część wartości interpolowano z tabeli producenta.
To rozmiar płytki: krawędź o długości 22 mm i okrąg wpisany 12,7 mm (1/2 cala). Średnicę gwintu wyznacza obrabiany wałek, dlatego płytką 22 ER N55 toczysz zarówno BSW 1 1/8", jak i BSW 1 5/8".
