Opis
Dane techniczne płytki do gwintów metrycznych zewnętrznych 28 zwoi
| Dane techniczne | |
|---|---|
| Długość boku L | 16 mm |
| Typ gwintu | Zewnętrzny Prawy |
| Skok płytki | 28 zwoi na cal - 28 TPI - Skok P=0,91 mm |
| Przykładowe zastosowanie | G 1/16", G 1/8" |
| Kąt gwintu | 55 stopni |
| Profil gwintu | pełny |
| Typ gwintu | G ( Calowo rurowy), BSP, Whitwortha ( BSW, BSF ) |
| Gatunek węglika HTA | Stal, Stal nierdzewna, Żeliwo, Metale Nieżelazne |
Płytka do gwintów calowych 28 zwoi na cal – precyzja obróbki Whitworth

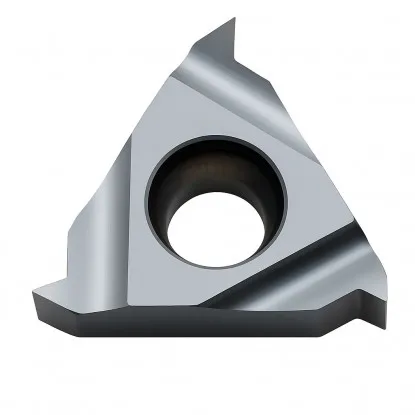

Płytka do gwintów 16 ER 28 W MTA to profesjonalne narzędzie do gwintowania. Służy do wykonywania gwintów calowych zewnętrznych o skoku 0,907 mm (28 TPI) na tokarce. Przeznaczona przede wszystkim do gwintów Whitworth BSW i BSF z kątem 55 stopni.
Posiada pełny profil gwintu dedykowany pod konkretny skok 28 zwoi na cal. Możliwe jest również zastosowanie do gwintów rurowych BSP o tym samym kącie. Sprawdza się w obróbce stali, aluminium i żeliwa. Gatunek MTA Horn zapewnia długą żywotność i stabilność skrawania. Idealna do precyzyjnej obróbki drobnych gwintów calowych.
Najważniejsze zalety płytki 16 ER 28 W MTA
- Pełny profil gwintu z kątem 55 stopni zapewnia najwyższą jakość obróbki
- Dedykowana do gwintów Whitworth BSW i BSF o skoku 0,907 mm (28 TPI)
- Dodatkowe zastosowanie przy gwintowaniu gwintów rurowych BSP o tym samym kącie
- Możliwość zamiennego stosowania jako wewnętrzna lewa płytka do gwintów calowych
- Gatunek MTA Horn zapewnia trwałość ostrza i precyzję gwintowania
Płytka wybierana jest przez specjalistów ceniących dokładność gwintowania calowego na tokarce. Sprawdzi się podczas produkcji drobnych połączeń gwintowanych, napraw urządzeń mechanicznych i precyzyjnej obróbki. Idealna do warsztatów mechanicznych, serwisów technicznych i produkcji elementów maszynowych. Postaw na jakość sprawdzoną przez profesjonalistów branży obróbczej. Zamów płytkę Horn, która zapewni precyzyjne gwintowanie drobnych gwintów calowych.
Parametry skrawania dla płytki zewnętrznej prawej 16 ER 28 W
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm [TPI zwoje] | 0,9 mm - 28 TPI |
|---|---|
| Liczba przejść | 4-7 |
Najczęściej zadawane pytania
1. Do jakich gwintów nadaje się płytka 16 ER 28 W MTA?
Płytka jest przeznaczona głównie do gwintów Whitworth BSW i BSF. Posiada kąt wierzchołkowy 55 stopni i skok 0,907 mm (28 TPI). Możliwe jest również zastosowanie w gwintach rurowych BSP o tym samym kącie. Sprawdza się w obróbce drobnych gwintów calowych wymagających wysokiej precyzji.
2. Czy płytka może być stosowana jako wewnętrzna?
Tak, płytka 16 ER 28 W MTA może być stosowana zamiennie. Działa jako wewnętrzna lewa płytka do gwintowania drobnych gwintów calowych. Wymaga to odpowiedniej oprawki i poprawnego ustawienia narzędzia na tokarce. To czyni ją uniwersalnym rozwiązaniem dla różnych zastosowań gwintowania.
3. Jaki skok gwintu obsługuje płytka 28 W?
Płytka obsługuje wyłącznie skok 0,907 mm, co odpowiada 28 TPI. Jest to płytka z pełnym profilem dedykowana pod ten konkretny skok. Gwarantuje to najwyższą jakość i precyzję wykonania drobnych gwintów calowych. Do innych skoków potrzebne są dedykowane płytki o odpowiednim profilu.
3. Jak obliczyć wysokość profilu gwintu 14 TPI?
H1 -4. Wysokość zarysu gwintu podana w [mm] || P - skok gwintu podany w [mm]
H1 [mm] = 0,6403 × P
Dla gwintów o skoku P = 0,907 mm: H1 = 0,6403 × 0,907 = 0,58mm
