Opis
Dane techniczne płytki do gwintów metrycznych zewnętrznych 19 zwoi
| Dane techniczne | |
|---|---|
| Długość boku L | 16 mm |
| Typ gwintu | Zewnętrzny Prawy |
| Skok płytki | 19 zwoi na cal - 19 TPI - Skok P=1,34 mm |
| Przykładowe zastosowanie | G.1/4, G.3/4 |
| Kąt gwintu | 55 stopni |
| Profil gwintu | pełny |
| Typ gwintu | G ( Calowo rurowy), BSP, Whitwortha ( BSW, BSF ) |
| Gatunek węglika HTA | Stal, Stal nierdzewna, Żeliwo, Metale Nieżelazne |
Płytka do gwintów calowych 19 zwoi na cal – precyzja gwintowania zewnętrznego

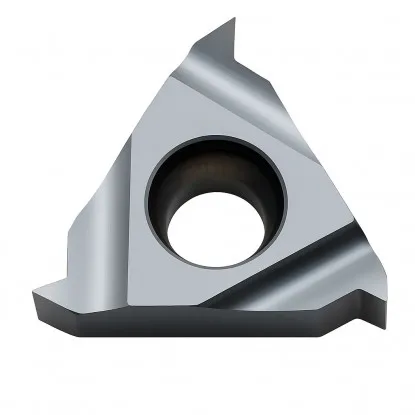

Płytka do gwintów 16 ER 19 W MTA Horn to profesjonalne narzędzie tokarskie. Służy do wykonywania gwintów calowych TPI 19 zewnętrznych o skoku 1,337 mm. Przeznaczona przede wszystkim do gwintów calowych G zgodnych z normą DIN ISO 228.
Płytka posiada pełny profil gwintu dedykowany pod konkretny skok. Gwarantuje to najwyższą jakość i precyzję wykonania gwintów rurowych. Umożliwia wykonanie gwintów G 1/4, G 3/8 oraz innych o skoku 1,337 mm. Sprawdza się w obróbce stali, aluminium i żeliwa. Gatunek MTA zapewnia trwałość i pewność działania w wymagających warunkach.
Najważniejsze zalety płytki 16 ER 19 W MTA
- Pełny profil gwintu zapewnia doskonałą jakość i powtarzalność obróbki
- Dedykowana do gwintów rurowych G z kątem 55 stopni i skokiem 1,337 mm
- Dodatkowe zastosowanie przy gwintowaniu Whitwortha angielskich BSW i BSF
- Możliwość zamiennego stosowania jako wewnętrzna lewa płytka do gwintów calowych
- Gatunek MTA Horn zapewnia odporność na zużycie i długą żywotność ostrza
Płytka wybierana jest przez specjalistów ceniących dokładność gwintowania na tokarce. Sprawdzi się podczas produkcji połączeń rurowych i napraw hydrauliki. Idealna do warsztatów mechanicznych i produkcji seryjnej elementów gwintowanych. Postaw na rozwiązanie sprawdzone przez profesjonalistów. Zamów płytkę Horn, która usprawni obróbkę gwintów calowych w Twoim warsztacie.
Parametry skrawania dla płytki zewnętrznej prawej 16 ER 19 zwoi
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm [TPI zwoje] | 1,33 |
|---|---|
| Liczba przejść | 6-10 |
Najczęściej zadawane pytania
1. Do jakich gwintów nadaje się płytka 16 ER 19 W MTA?
Płytka jest przeznaczona głównie do gwintów calowych G zgodnych z DIN ISO 228. Posiada kąt wierzchołkowy 55 stopni i skok 1,337 mm (19 TPI). Możliwe jest również zastosowanie w gwintach Whitwortha angielskich BSW i BSF. Dzięki temu można wykonać gwinty G 1/4, G 3/8 i inne o tym skoku.
2. Czy płytka 16 ER może być stosowana jako wewnętrzna?
Tak, płytka 16 ER 19 W MTA może być stosowana zamiennie. Działa jako wewnętrzna lewa płytka do gwintowania gwintów calowych. Wymaga to odpowiedniej oprawki i ustawienia kąta natarcia narzędzia. To czyni ją uniwersalnym rozwiązaniem dla różnych zastosowań gwintowania.
3. Jakie parametry skoku obsługuje ta płytka?
Płytka obsługuje wyłącznie skok 1,337 mm, co odpowiada 19 TPI. Jest to płytka z pełnym profilem dedykowana pod konkretny skok. Gwarantuje to najwyższą jakość i precyzję wykonania gwintu zgodnego z DIN ISO 228.
3. Jak obliczyć wysokość profilu gwintu BSP 11 TPI?
H1 - Wysokość zarysu gwintu podana w [mm] || P - skok gwintu podany w [mm]
H1 [mm] = 0,6403 × P
Dla gwintów o skoku P=1,337 mm: H1 = 0,6403 × 1,337 mm=0,85 mm
