Opis
Dane techniczne płytki do gwintów metrycznych zewnętrznych 16 ER AG60
| Dane techniczne | |
|---|---|
| Długość boku L | 16 mm |
| Profil gwintu | 60 stopni |
| Typ płytki | Gwint Metryczny Zewnętrzny Prawy / Wewnętrzny lewy |
| Zakres skoków gwintu P | 0,5 do 3,0 mm |
| Zastosowanie | M3, M4, M5, M6, M8, M10, M12, M14, M16, M18, M20, M22, M24, M27 |
| Profil gwintu | niepełny ISO |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |

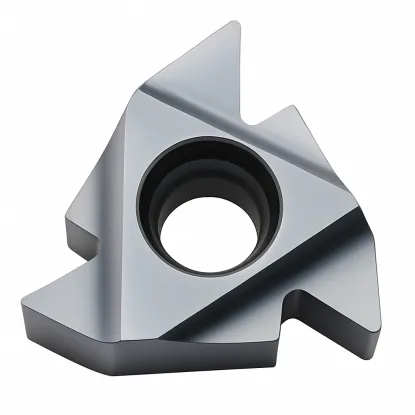

Płytka do gwintów metrycznych zewnętrznych prawa 16 ER AG60
Płytka do gwintów metrycznych 0,5-3 mm BMA to uniwersalne narzędzie skrawające z profilem częściowym sześćdziesiąt stopni do wykonywania gwintów na tokarce w szerokim zakresie zastosowań. Płytka do gwintów metrycznych zewnętrznych 16 ER AG60 charakteryzuje się niepełnym zarysem gwintu, co pozwala na obsługę wielu skoków jednym narzędziem – znacząca oszczędność w wyposażeniu warsztatu i elastyczność produkcji.
Najważniejsze zalety płytki 16 ER AG60 BMA
- Uniwersalność zakresu skoków – jedna płytka obsługuje gwinty od M3 do M27 oraz wszystkie drobnozwojne w zakresie 0,5-3 mm
- Zastosowanie zamienne – płytka pracuje jako zewnętrzna prawna oraz wewnętrzna lewa po zamontowaniu w odpowiedniej oprawce tokarskiej
- Profil częściowy sześćdziesiąt stopni – kompatybilność z gwintami metrycznymi oraz amerykańskimi UNC, UNF, UNEF, UNS i UN
- Ekonomiczne rozwiązanie – eliminuje konieczność zakupu osobnych płytek dla każdego skoku gwintu
Płytka wybierana przez mechaników potrzebujących elastyczności przy gwintowaniu na tokarce w produkcji jednostkowej i małoseryjnej. Idealna do warsztatów obsługujących różnorodne zlecenia z częstymi zmianami parametrów gwintu. Pamiętaj o przygotowaniu średnicy nominalnej przed rozpoczęciem gwintowania – płytka formuje tylko profil bez obróbki wykańczającej.
Parametry skrawania dla płytki wewnętrznej prawej 16 ER skok 0,5- 3 mm Horn
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm [TPI zwoje] | 0,5-[48] | 0,8-[32] | 10-[24] | 1,25-[20] | 1,5-[16] | 1,75-[14] | 2,0-[12] | 2,5-[10] | 3,0-[8] |
|---|---|---|---|---|---|---|---|---|---|
| Liczba przejść | 3-6 | 4-7 | 4-9 | 6-10 | 5-11 | 9-12 | 6-13 | 7-15 | 8-17 |
Najczęściej zadawane pytania
1. W jakich oprawkach można zamontować płytkę 16 ER AG60 BMA?
Płytka montowana jest w nożach zewnętrznych prawych z gniazdem na płytkę 16 oraz w wytaczakach wewnętrznych lewych typu SIR dostosowanych do płytek 16. Dzięki uniwersalności konstrukcji, to samo narzędzie może wykonywać gwinty zewnętrzne prawe i wewnętrzne lewe po zmianie typu oprawki tokarskiej.
2. Jakie rodzaje gwintów można wykonywać płytką AG60?
Płytka obsługuje pełną gamę gwintów metrycznych zwykłych i drobnozwojnych o skoku od pół do trzech milimetrów. Dodatkowo dzięki profilowi sześćdziesiąt stopni można toczyć gwinty amerykańskie UN – UNC (zwykłe), UNF (drobne), UNEF (ekstra drobne) oraz UNS, co sprawia że jest to narzędzie o szerokim zastosowaniu.
3. Co oznacza niepełny zarys w płytce gwintowej AG60?
Niepełny zarys gwintu to profil częściowy, który formuje wyłącznie boczne powierzchnie gwintu pod kątem sześćdziesięciu stopni bez kształtowania wierzchołków zwojów. Przed toczeniem gwintu konieczne jest przygotowanie dokładnej średnicy zewnętrznej wałka operacją toczenia, ponieważ płytka nie wykańcza powierzchni cylindrycznej poza samym profilem gwintu.
4. Jaka obliczyć wysokość zarysu gwintu toczonego?
H1 - Wysokość zarysu gwintu podany w [mm] || P - skok gwintu podany w [mm]
H1 [mm]=0,54127*P
