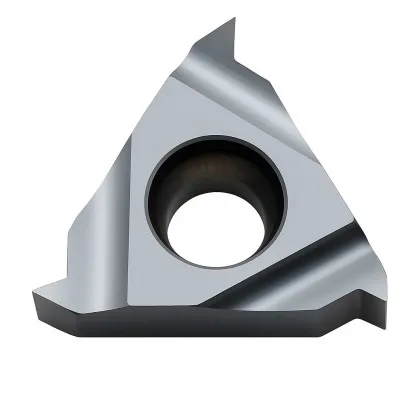

Płytka do gwintów metrycznych 16 ER 3,5 ISO – pełny profil
Dane techniczne płytki pełnoprofilowej do skoku 3,5 mm
| Dane techniczne | |
|---|---|
| Oznaczenie | 16 ER 3,5 ISO MTA |
| Marka / indeks | Horn / 14940 |
| Rodzaj | płytka do gwintu zewnętrznego, prawa |
| Profil | pełny, metryczny ISO, kąt 60° |
| Skok | 3,5 mm |
| Głębokość gwintu | 2,15 mm |
| Klasa tolerancji gwintu | 6g |
| Rozmiar płytki | 16: krawędź 16 mm, IC 9,525 mm |
| Krawędzie skrawające | 3 |
| Oprawki | prawe zewnętrzne SER rozmiaru 16 |
| Gatunek | MTA: węglik submikronowy, PVD TiAlN |
Skok3,5 mm
Profilpełny ISO
Głębokość2,15 mm
OprawkiSER 16
Płytka do gwintów metrycznych 16 ER 3,5 ISO toczy pełny zarys gwintu zewnętrznego o skoku 3,5 mm: boki, dno i wierzchołki zwojów. Wykonasz nią gwinty zwykłe M30 i M33. Pracuje w prawych oprawkach SER rozmiaru 16. Ma trzy naroża do wykorzystania po kolei.
Pełny profil ISO – boki, dno i średnica zewnętrzna gwintu
Płytka kończy wierzchołki zwojów w tym samym cyklu
Ta płytka
16 ER 3,5 ISO – pełny profil
Wierzchołki ścięte na średnicy d.
Porównanie
Profil częściowy, np. 16 ER AG60
Wierzchołki zostają z toczenia wałka.
Przekrój osiowy gwintu M30 po ostatnim przejściu. Złoty kolor wyróżnia płytkę, czerwona linia – powierzchnie obrobione przez płytkę.
Płytka gwintująca pełnoprofilowa ma po obu stronach zęba krótkie krawędzie. W ostatnich przejściach ścinają one wierzchołki sąsiednich zwojów na średnicy zewnętrznej gwintu. Płytka toczy więc nie tylko rowek, ale też samą średnicę gwintu, ze spłaszczeniem wierzchołka równym 1/8 skoku, czyli ok. 0,44 mm.
Dla gwintu M30 w polu tolerancji 6g średnica zewnętrzna wynosi 29,522–29,947 mm, a podziałowa 27,462–27,674 mm. Wałek toczysz wcześniej z niewielkim naddatkiem. Za mała średnica zostawi wierzchołki bez obróbki, a zarys wyjdzie za płytki. Gotowy gwint sprawdź sprawdzianem pierścieniowym albo nakrętką.
Ta płytka
Pełny profil 16 ER 3,5 ISO
Płytka toczy boki, dno i wierzchołki gwintu o skoku 3,5 mm. Wierzchołek powstaje w tym samym cyklu co boki, więc zarys jest powtarzalny w serii.
Wybór: seria gwintów jednego skoku.
Porównanie
Profil częściowy, np. 16 ER AG60
Płytka obrabia boki i dno rowka w zakresie skoków 0,5–3,0 mm. Wierzchołków nie dotyka: zostaje na nich średnica wytoczona wcześniej.
Wybór: krótkie serie i różne skoki.
Jak gwintuje płytka 16 ER 3,5 ISO – przejścia, posuw i parametry
Posuw 3,5 mm na obrót i 9–19 coraz płytszych przejść
Schemat poglądowy: płytka w prawej oprawce SER przed osią tokarki. Złoty kolor wyróżnia płytkę.
Jeden obrót wrzeciona – 3,5 mm posuwu
Wałek obraca się, a płytka przesuwa się wzdłuż osi o 3,5 mm na każdy obrót wrzeciona. W typowym ustawieniu prawa płytka pracuje w stronę uchwytu i toczy gwint prawy. W ostatnich przejściach jej boczne krawędzie docinają wierzchołki na średnicę gwintu.
Schemat poglądowy przejść dla gwintu M30. Linie pokazują kolejne położenia ostrza.
Kolejne przejścia do głębokości 2,15 mm
Głębokość 2,15 mm płytka osiąga w 9–19 przejściach (wartość interpolowana z tabeli producenta); na początek przyjmij 14. Pierwsze przejście zbiera najwięcej materiału, ostatnie 0,05–0,08 mm. Dosuw prowadź po flance, pod kątem 29–30° do promienia: płytka skrawa wtedy głównie jednym bokiem.
Na końcu gwintu przy odsadzeniu zrób rowek wyjazdowy o szerokości co najmniej 3,7 mm i głębokości co najmniej 2,15 mm.
Prędkość skrawania gatunku MTA
Gatunek MTA to węglik submikronowy z powłoką PVD TiAlN do stali, stali nierdzewnych i żeliwa. Prędkości z tabeli dotyczą toczenia gwintu.
| Materiał obrabiany | Prędkość skrawania vc [m/min] |
|---|---|
| P Stal niestopowa, staliwo, stal automatowa | 120–180 |
| P Stal niskostopowa i staliwo (do 5% dodatków) | 80–130 |
| P Stal wysokostopowa i narzędziowa | 60–80 |
| M Stal nierdzewna i staliwo nierdzewne | 90–130 |
| K Żeliwo szare | 120–130 |
| K Żeliwo sferoidalne i ciągliwe | 100–130 |
Obroty i posuw dla M30
Skok P mierzymy wzdłuż osi między odpowiadającymi sobie punktami sąsiednich zwojów.
Na jeden obrót wrzeciona płytka przesuwa się o skok: fn = P = 3,5 mm/obr.
Przykład: M30 w stali niskostopowej, vc = 100 m/min
n = 1000 × vc / (π × d) = 1000 × 100 / (π × 30) ≈ 1060 obr./min
vf = n × P = 1060 × 3,5
3710 mm/min
prędkość posuwu
d – średnica gwintu (30 mm), n – obroty wrzeciona, vc – prędkość skrawania ze środka zakresu w tabeli, vf – prędkość posuwu.
Kąt wzniosu linii śrubowej β liczysz ze wzoru tg β = P / (π × d), gdzie P to skok, a d średnica gwintu. Dla M30: 3,5 / (π × 30) = 0,037, czyli β ≈ 2,13°. Standardowe podkładki oprawek gwintowych pochylają płytkę o 1–1,5°. Przy tym gwincie kąt jest większy, więc dobierz podkładkę o pochyleniu bliższym 2,1° według tabeli producenta oprawki.
Gwinty o skoku 3,5 mm – M30 i M33
Jedna płytka, wiele średnic o tym samym skoku
Średnice wałków w jednej skali. Zarys zęba i głębokość gwintu są takie same na każdym.
Skok i zarys zęba nie zależą od średnicy. Głębokość gwintu o skoku 3,5 mm wynosi zawsze 2,15 mm, zarówno dla M30, jak i dla M33. Średnicę gwintu wyznacza obrabiany wałek, a nie płytka.
Płytką 16 ER 3,5 ISO wykonasz gwinty zwykłe M30 i M33.
| Grupa wg PN-ISO 261 | Rozmiary gwintu o skoku 3,5 mm |
|---|---|
| Gwint zwykłyskok zasadniczy 3,5 mm | M30M33 |
Złotym polem wyróżniony M30 – gwint z rysunków i przykładu obliczeń w tym opisie.
Dekoder oznaczenia 16 ER 3,5 ISO – człon po członie
Rozmiar, strona pracy, skok, zarys i gatunek w symbolu płytki, dobór oprawki
Wymiary według katalogów płytek tego standardu. Szczegół naroża w powiększeniu.
Wymiary płytki 16 ER 3,5 ISO
Rozmiar 16 to krawędź o długości 16 mm i okrąg wpisany IC 9,525 mm, czyli 3/8 cala; nie średnica gwintu. Wymiary X = 1,2 mm i Y = 1,7 mm podają położenie wierzchołka ostrza względem boków płytki. Naroże odwzorowuje zarys ISO: kąt 60°, wierzchołek gwintu 1/8 skoku i dno 1/4 skoku w zarysie nominalnym.
16
Rozmiar płytki
Krawędź 16 mm, IC 9,525 mm.
E
Gwint zewnętrzny
Toczenie na wałkach i czopach.
R
Wykonanie prawe
Oprawka SER, posuw w stronę uchwytu.
3,5
Skok gwintu
3,5 mm; jedna płytka na jeden skok.
ISO
Zarys metryczny
Kąt 60°, pełny profil, klasa 6g.
MTA
Gatunek węglika
Submikronowy, PVD TiAlN, P20–P40 i K20–K30.
Tylko skok 3,5 mm i gwint zewnętrzny
Zarys płytki pasuje do jednego skoku. Przy innym posuwie boki płytki nie pokryją się z bokami zwoju i gwint wyjdzie zniekształcony. Gwint wewnętrzny ma inną głębokość i promienie, dlatego wymaga płytki wewnętrznej w oprawce wewnętrznej.
Płytkę do toczenia gwintów mocujesz w prawych oprawkach zewnętrznych SER na płytki rozmiaru 16, np. SER 1616 H16, SER 2020 K16 lub SER 2525 M16. Płytka zewnętrzna prawa pracuje tylko w oprawce zewnętrznej prawej.
Płytka do gwintów metrycznych 16 ER 3,5 ISO kończy gwint o skoku 3,5 mm razem z wierzchołkami, bez osobnego toczenia średnicy na gotowo. Jedną płytką wykonasz 2 rozmiary z tablicy normy, od M30 do M33, zawsze z tą samą głębokością 2,15 mm. Sprawdzi się w seriach, w których liczy się powtarzalny zarys.
16 ER 3,5 ISO – pytania o dobór i zastosowanie
Najważniejsze informacje przed wyborem płytki
Wykonasz wszystkie gwinty metryczne zewnętrzne o skoku 3,5 mm: zwykłe M30 i M33.
Tak. Pełny profil ścina wierzchołki zwojów na średnicy zewnętrznej, np. dla M30 w polu tolerancji 6g na wymiar 29,522–29,947 mm. Wałek wystarczy wcześniej wytoczyć z niewielkim naddatkiem.
Głębokość gwintu zewnętrznego wynosi 2,15 mm, czyli 0,6134 skoku. Jest taka sama dla M30 i dla M33, bo zależy tylko od skoku.
Do prawych oprawek zewnętrznych SER na płytki rozmiaru 16, np. SER 1616 H16, SER 2020 K16, SER 2525 M16 lub SER 3232 P16.
Zwykle od 9 do 19 przejść; na początek przyjmij 14. Zakres to wartość interpolowana z tabeli producenta dla sąsiednich skoków.
