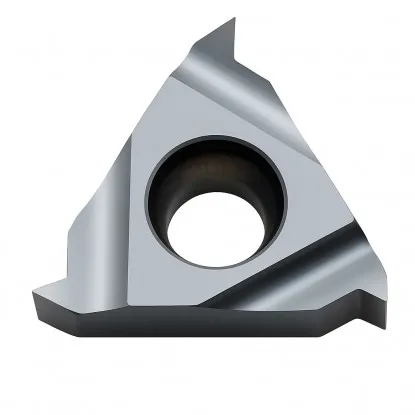

Płytka do gwintów metrycznych 16 ER 1,5 ISO – pełny profil
Dane techniczne płytki pełnoprofilowej do skoku 1,5 mm
| Dane techniczne | |
|---|---|
| Oznaczenie | 16 ER 1,5 ISO MTA |
| Marka / indeks | Horn / 0000012694 |
| Rodzaj | płytka do gwintu zewnętrznego, prawa |
| Profil | pełny, metryczny ISO, kąt 60° |
| Skok | 1,5 mm |
| Głębokość gwintu | 0,92 mm |
| Klasa tolerancji gwintu | 6g |
| Rozmiar płytki | 16: krawędź 16 mm, IC 9,525 mm |
| Krawędzie skrawające | 3 |
| Oprawki | prawe zewnętrzne SER rozmiaru 16 |
| Gatunek | MTA: węglik submikronowy, PVD TiAlN |
Skok1,5 mm
Profilpełny ISO
Głębokość0,92 mm
OprawkiSER 16
Płytka do gwintów metrycznych 16 ER 1,5 ISO toczy pełny zarys gwintu zewnętrznego o skoku 1,5 mm: boki, dno i wierzchołki zwojów. Wykonasz nią gwint zwykły M10 oraz gwinty drobnozwojne od M12 × 1,5 do M80 × 1,5. Pracuje w prawych oprawkach SER rozmiaru 16. Ma trzy naroża do wykorzystania po kolei.
Pełny profil ISO – boki, dno i średnica zewnętrzna gwintu
Płytka kończy wierzchołki zwojów w tym samym cyklu
Ta płytka
16 ER 1,5 ISO – pełny profil
Wierzchołki ścięte na średnicy d.
Porównanie
Profil częściowy, np. 16 ER AG60
Wierzchołki zostają z toczenia wałka.
Przekrój osiowy gwintu M20 × 1,5 po ostatnim przejściu. Złoty kolor wyróżnia płytkę, czerwona linia – powierzchnie obrobione przez płytkę.
Płytka gwintująca pełnoprofilowa ma po obu stronach zęba krótkie krawędzie. W ostatnich przejściach ścinają one wierzchołki sąsiednich zwojów na średnicy zewnętrznej gwintu. Płytka toczy więc nie tylko rowek, ale też samą średnicę gwintu, ze spłaszczeniem wierzchołka równym 1/8 skoku, czyli ok. 0,19 mm.
Dla gwintu M20 × 1,5 w polu tolerancji 6g średnica zewnętrzna wynosi 19,732–19,968 mm, a podziałowa 18,854–18,994 mm. Wałek toczysz wcześniej z niewielkim naddatkiem. Za mała średnica zostawi wierzchołki bez obróbki, a zarys wyjdzie za płytki. Gotowy gwint sprawdź sprawdzianem pierścieniowym albo nakrętką.
Ta płytka
Pełny profil 16 ER 1,5 ISO
Płytka toczy boki, dno i wierzchołki gwintu o skoku 1,5 mm. Wierzchołek powstaje w tym samym cyklu co boki, więc zarys jest powtarzalny w serii.
Wybór: seria gwintów jednego skoku.
Porównanie
Profil częściowy, np. 16 ER AG60
Płytka obrabia boki i dno rowka w zakresie skoków 0,5–3,0 mm. Wierzchołków nie dotyka: zostaje na nich średnica wytoczona wcześniej.
Wybór: krótkie serie i różne skoki.
Jak gwintuje płytka 16 ER 1,5 ISO – przejścia, posuw i parametry
Posuw 1,5 mm na obrót i 5–11 coraz płytszych przejść
Schemat poglądowy: płytka w prawej oprawce SER przed osią tokarki. Złoty kolor wyróżnia płytkę.
Jeden obrót wrzeciona – 1,5 mm posuwu
Wałek obraca się, a płytka przesuwa się wzdłuż osi o 1,5 mm na każdy obrót wrzeciona. W typowym ustawieniu prawa płytka pracuje w stronę uchwytu i toczy gwint prawy. W ostatnich przejściach jej boczne krawędzie docinają wierzchołki na średnicę gwintu.
Schemat poglądowy przejść dla gwintu M20 × 1,5. Linie pokazują kolejne położenia ostrza.
Kolejne przejścia do głębokości 0,92 mm
Głębokość 0,92 mm płytka osiąga w 5–11 przejściach; na początek przyjmij 8. Pierwsze przejście zbiera najwięcej materiału, ostatnie 0,05–0,08 mm. Dosuw prowadź po flance, pod kątem 29–30° do promienia: płytka skrawa wtedy głównie jednym bokiem.
Na końcu gwintu przy odsadzeniu zrób rowek wyjazdowy o szerokości co najmniej 1,6 mm i głębokości co najmniej 0,92 mm.
Prędkość skrawania gatunku MTA
Gatunek MTA to węglik submikronowy z powłoką PVD TiAlN do stali, stali nierdzewnych i żeliwa. Prędkości z tabeli dotyczą toczenia gwintu.
| Materiał obrabiany | Prędkość skrawania vc [m/min] |
|---|---|
| P Stal niestopowa, staliwo, stal automatowa | 120–180 |
| P Stal niskostopowa i staliwo (do 5% dodatków) | 80–130 |
| P Stal wysokostopowa i narzędziowa | 60–80 |
| M Stal nierdzewna i staliwo nierdzewne | 90–130 |
| K Żeliwo szare | 120–130 |
| K Żeliwo sferoidalne i ciągliwe | 100–130 |
Obroty i posuw dla M20 × 1,5
Skok P mierzymy wzdłuż osi między odpowiadającymi sobie punktami sąsiednich zwojów.
Na jeden obrót wrzeciona płytka przesuwa się o skok: fn = P = 1,5 mm/obr.
Przykład: M20 × 1,5 w stali niskostopowej, vc = 100 m/min
n = 1000 × vc / (π × d) = 1000 × 100 / (π × 20) ≈ 1590 obr./min
vf = n × P = 1590 × 1,5
2385 mm/min
prędkość posuwu
d – średnica gwintu (20 mm), n – obroty wrzeciona, vc – prędkość skrawania ze środka zakresu w tabeli, vf – prędkość posuwu.
Kąt wzniosu linii śrubowej β liczysz ze wzoru tg β = P / (π × d), gdzie P to skok, a d średnica gwintu. Dla M20 × 1,5: 1,5 / (π × 20) = 0,024, czyli β ≈ 1,37°. Standardowe podkładki oprawek gwintowych pochylają płytkę o 1–1,5°, więc przy tym gwincie nie trzeba ich wymieniać.
Gwinty o skoku 1,5 mm – od M10 do M150 × 1,5
Jedna płytka, wiele średnic o tym samym skoku
Średnice wałków w jednej skali. Zarys zęba i głębokość gwintu są takie same na każdym.
Skok i zarys zęba nie zależą od średnicy. Głębokość gwintu o skoku 1,5 mm wynosi zawsze 0,92 mm, zarówno dla M12 × 1,5, jak i dla M80 × 1,5. Średnicę gwintu wyznacza obrabiany wałek, a nie płytka.
Płytką 16 ER 1,5 ISO wykonasz gwint zwykły M10 i każdy gwint drobnozwojny o podziałce 1,5 mm z tablicy PN-ISO 261. Norma dopuszcza tę podziałkę do średnicy 150 mm. Rozmiar M35 × 1,5 przeznacza wyłącznie do nakrętek mocujących łożyska.
| Grupa wg PN-ISO 261 | Rozmiary gwintu o skoku 1,5 mm |
|---|---|
| Gwint zwykłyskok zasadniczy 1,5 mm | M10M11 |
| Drobnozwojne – 1. wybórstosuj w pierwszej kolejności | M12M16M20M24M30M36M42M48M56M64M72M80× 1,5 |
| Drobnozwojne – 2. wybórgdy brak rozmiaru w 1. wyborze | M14M18M22M27M33M39M45M52M60M68M76× 1,5 |
| Drobnozwojne – 3. wybórgdy brak rozmiaru w 1. i 2. wyborze | M15M17M25M26M28M32M35M38M40M50M55M58M62M65M70M75× 1,5 |
| Powyżej M80średnice do 150 mm | podziałka 1,5 mm do średnicy 150 mm |
Złotym polem wyróżniony M20 × 1,5 – gwint z rysunków i przykładu obliczeń w tym opisie.
Dekoder oznaczenia 16 ER 1,5 ISO – człon po członie
Rozmiar, strona pracy, skok, zarys i gatunek w symbolu płytki, dobór oprawki
Wymiary według katalogów płytek tego standardu. Szczegół naroża w powiększeniu.
Wymiary płytki 16 ER 1,5 ISO
Rozmiar 16 to krawędź o długości 16 mm i okrąg wpisany IC 9,525 mm, czyli 3/8 cala; nie średnica gwintu. Wymiary X = 0,8 mm i Y = 1,0 mm podają położenie wierzchołka ostrza względem boków płytki. Naroże odwzorowuje zarys ISO: kąt 60°, wierzchołek gwintu 1/8 skoku i dno 1/4 skoku w zarysie nominalnym.
16
Rozmiar płytki
Krawędź 16 mm, IC 9,525 mm.
E
Gwint zewnętrzny
Toczenie na wałkach i czopach.
R
Wykonanie prawe
Oprawka SER, posuw w stronę uchwytu.
1,5
Skok gwintu
1,5 mm; jedna płytka na jeden skok.
ISO
Zarys metryczny
Kąt 60°, pełny profil, klasa 6g.
MTA
Gatunek węglika
Submikronowy, PVD TiAlN, P20–P40 i K20–K30.
Tylko skok 1,5 mm i gwint zewnętrzny
Zarys płytki pasuje do jednego skoku. Przy innym posuwie boki płytki nie pokryją się z bokami zwoju i gwint wyjdzie zniekształcony. Gwint wewnętrzny ma inną głębokość i promienie, dlatego wymaga płytki wewnętrznej w oprawce wewnętrznej.
Płytkę do toczenia gwintów mocujesz w prawych oprawkach zewnętrznych SER na płytki rozmiaru 16, np. SER 1616 H16, SER 2020 K16 lub SER 2525 M16. Płytka zewnętrzna prawa pracuje tylko w oprawce zewnętrznej prawej.
Płytka do gwintów metrycznych 16 ER 1,5 ISO kończy gwint o skoku 1,5 mm razem z wierzchołkami, bez osobnego toczenia średnicy na gotowo. Jedną płytką wykonasz ponad 40 rozmiarów z tablicy normy, od M10 do M80 × 1,5, zawsze z tą samą głębokością 0,92 mm. Sprawdzi się w seriach, w których liczy się powtarzalny zarys.
16 ER 1,5 ISO – pytania o dobór i zastosowanie
Najważniejsze informacje przed wyborem płytki
Wykonasz wszystkie gwinty metryczne zewnętrzne o skoku 1,5 mm: zwykły M10 oraz drobnozwojne z tablicy PN-ISO 261 od M12 × 1,5 do M80 × 1,5. Norma dopuszcza podziałkę 1,5 mm do średnicy 150 mm.
Tak. Pełny profil ścina wierzchołki zwojów na średnicy zewnętrznej, np. dla M20 × 1,5 w polu tolerancji 6g na wymiar 19,732–19,968 mm. Wałek wystarczy wcześniej wytoczyć z niewielkim naddatkiem.
Głębokość gwintu zewnętrznego wynosi 0,92 mm, czyli 0,6134 skoku. Jest taka sama dla M12 × 1,5 i dla M80 × 1,5, bo zależy tylko od skoku.
Do prawych oprawek zewnętrznych SER na płytki rozmiaru 16, np. SER 1616 H16, SER 2020 K16, SER 2525 M16 lub SER 3232 P16.
Zwykle od 5 do 11 przejść; na początek przyjmij 8. Katalogowy przykład dla wałka Ø30 mm ze stali stopowej przewiduje 8 przejść przy prędkości skrawania 100 m/min.
