Opis
Dane techniczne płytki do gwintów calowych zewnętrznych G
| Dane techniczne | |
|---|---|
| Długość boku L | 16 mm |
| Profil gwintu | 55 stopni |
| Typ płytki | Gwint Calowy Zewnętrzny Prawy / Wewnętrzny lewy |
| Zakres skoków gwintu P | 0,5 do 3,0 mm |
| Zastosowanie | G1/16, G1/8, G1/4, G3/8, G1/2, G5/8, G3/4, G7/8, G1, G1.1/8, G1.1/4, G1.1/2, G1.3/4, G2 |
| Profil gwintu | niepełny G |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |
Płytka do gwintów calowych AG55 – uniwersalna obróbka w zakresie 0,5-3 mm

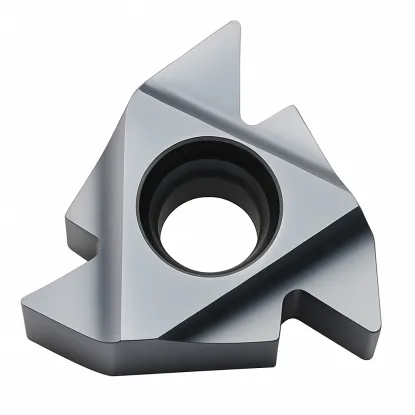

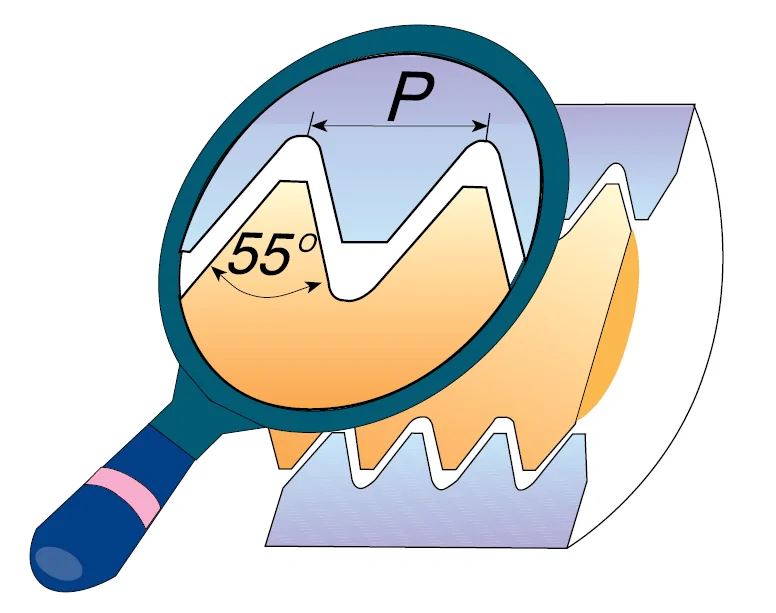

Płytka do gwintów 16 ER AG55 BMA to wszechstronne narzędzie tokarskie. Służy do wykonywania gwintów calowych zewnętrznych w zakresie skoków 0,5-3,0 mm na tokarce. Przeznaczona przede wszystkim do gwintów rurowych G zgodnych z normą DIN ISO 228. Profil AG55 z kątem 55 stopni umożliwia gwintowanie różnych skoków jedną płytką. Możesz wykonać gwinty G1/4, G1/2, G1, G1.1/8, G1.1/4, G1.1/2, G2.
Płytka sprawdza się również przy gwintach Whitwortha BSW i BSF o kącie 55 stopni. Może być stosowana zamiennie jako wewnętrzna lewa płytka do gwintów calowych. Gatunek BMA zapewnia trwałość i precyzję w obróbce stali, aluminium i żeliwa.
Najważniejsze zalety płytki 16 ER AG55
- Profil uniwersalny AG55 pozwala na gwintowanie różnych skoków od 0,5 do 3,0 mm
- Dedykowana do gwintów rurowych G zgodnych z DIN ISO 228 oraz Whitwortha BSW, BSF
- Szeroki zakres zastosowań – od G1/16 do G2 jedną płytką
- Możliwość zamiennego stosowania jako zewnętrzna prawa i wewnętrzna lewa płytka
- Gatunek BMA zapewnia długą żywotność ostrza i stabilność skrawania
Płytka doceniana jest przez profesjonalistów za uniwersalność gwintowania na tokarce różnych skoków calowych. Sprawdzi się podczas produkcji połączeń rurowych, instalacji hydraulicznych, napraw urządzeń i wytwarzania elementów gwintowanych. Idealna do warsztatów mechanicznych, serwisów technicznych i produkcji wymagającej elastyczności obróbki. Postaw na rozwiązanie sprawdzone przez specjalistów branży obróbczej. Zamów płytkę 16 ER AG55, która usprawni proces gwintowania calowego w Twoim warsztacie.
Parametry skrawania dla płytki zewnętrznej prawej 16 ER skok 0,5- 3 mm
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm [TPI zwoje] | 0,5-[48] | 0,8-[32] | 10-[24] | 1,25-[20] | 1,5-[16] | 1,75-[14] | 2,0-[12] | 2,5-[10] | 3,0-[8] |
|---|---|---|---|---|---|---|---|---|---|
| Liczba przejść | 3-6 | 4-7 | 4-9 | 6-10 | 5-11 | 9-12 | 6-13 | 7-15 | 8-17 |
Najczęściej zadawane pytania
1. Do jakich gwintów nadaje się płytka 16 ER AG55 BMA?
Płytka jest przeznaczona głównie do gwintów calowych G zgodnych z normą DIN ISO 228. Profil AG55 z kątem 55 stopni obsługuje zakres skoków 0,5-3,0 mm. Możesz wykonać gwinty od G1/16 do G2 oraz Whitwortha BSW i BSF. Uniwersalny profil pozwala na obróbkę wielu różnych gwintów jedną płytką.
2. Czym różni się profil AG55 od pełnego profilu?
Profil AG55 to profil częściowy, uniwersalny dla zakresu skoków 0,5-3,0 mm. Płytka z pełnym profilem jest dedykowana pod jeden konkretny skok. Profil częściowy jest bardziej elastyczny, ale pełny profil oferuje wyższą jakość. AG55 to idealne rozwiązanie dla warsztatów pracujących z różnymi gwintami calowymi.
3. Czy płytką AG55 można wykonać gwinty wewnętrzne?
Tak, płytka 16 ER AG55 MTA może być stosowana zamiennie. Działa jako wewnętrzna lewa płytka do gwintowania gwintów calowych. Wymaga to odpowiedniej oprawki i poprawnego ustawienia narzędzia na tokarce. To czyni ją uniwersalnym rozwiązaniem dla różnych zastosowań gwintowania zewnętrznego i wewnętrznego.
4. Jak obliczyć wysokość profilu gwintu ?
H1 - Wysokość zarysu gwintu podana w [mm] || P - skok gwintu podany w [mm]
H1 [mm] = 0,6403 × P
