Opis
Dane techniczne płytki do gwintów calowych wewnętrznych 19 zwoi
| Dane techniczne | |
|---|---|
| Długość boku L | 16 mm |
| Typ gwintu | Wewnętrzny Prawy / Zewnętrzny Lewy |
| Skok płytki | 19 zwoi na cal - 14 TPI - Skok P=1,34 mm |
| Przykłady | G1/4", G3/8" |
| Kąt gwintu | 55 stopni |
| Okrąg wpisany w płytkę I.C. | 9,52 mm |
| Typ gwintu | G ( Calowo rurowy), BSP, Whitwortha ( BSW, BSF ) |
| Gatunek węglika HTA | Stal, Stal nierdzewna, Żeliwo, Metale Nieżelazne |
Płytka do gwintów rurowych calowych G1/4 i G3/8 wewnętrznych

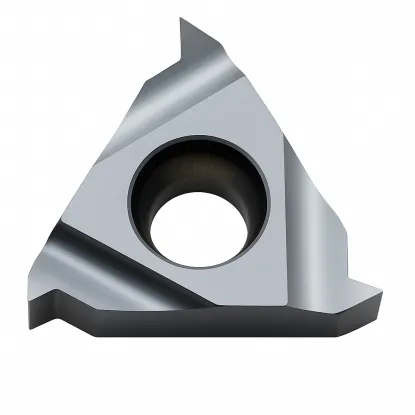

Płytka 16 IR 19 W MTA Horn to specjalistyczne narzędzie tokarskie do wykonywania małych gwintów wewnętrznych rurowych cylindrycznych o profilu calowym z 19 zwojami na cal. Płytka do gwintów calowych G rurowych wewnętrznych z kątem zarysu 55° dedykowana do precyzyjnego toczenia gwintów cylindrycznych G1/4" oraz G3/8" w otworach małej armatury pneumatycznej i hydraulicznej wymagającej uszczelnienia.
Najważniejsze zalety płytki 16 IR 19 W MTA
- Zakres gwintów calowych rurowych G – obsługuje gwinty G1/4" oraz G3/8" o skoku 19 zwoi na cal stosowane w małej armaturze i złączkach
- 19 zwoi na cal dla małych rozmiarów – standardowy skok dla drobnych gwintów rurowych cylindrycznych zapewniający precyzyjne połączenia w kompaktowych instalacjach pneumatycznych
- Płytka wewnętrzna serii 16 IR – konstrukcja umożliwia wytaczanie gwintów cylindrycznych G w małych otworach z zachowaniem stabilności procesu i dokładności profilu
- Profil cylindryczny BSP bez samouszczelnienia – gwinty calowe rurowe G wymagają zastosowania uszczelek, podkładek lub taśmy PTFE do uzyskania szczelności
- Zastosowanie w armaturze precyzyjnej – niezawodne narzędzie do produkcji manometrów, czujników ciśnienia i małych zaworów wymagających gwintów wewnętrznych calowych rurowych
Płytka doceniana przez producentów instrumentacji pomiarowej i małej armatury pneumatycznej wykonujących gwinty calowe rurowe cylindryczne na tokarce. Idealna do warsztatów serwisujących urządzenia pneumatyczne precyzyjne oraz producentów czujników i zaworów hydraulicznych o małych rozmiarach. Przygotuj dokładną średnicę otworu przed rozpoczęciem gwintowania.
Parametry skrawania dla płytki wewnętrznej prawej 16 IR skok 19 zwoi
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok TPI zwoje | 19 |
|---|---|
| Liczba przejść | 6-10 |
Najczęściej zadawane pytania
1. Do jakich wytaczaków tokarskich pasuje płytka 16 IR 19 W MTA?
Płytka 16 IR 19 W montowana jest w wytaczakach wewnętrznych prawych wyposażonych w gniazdo typu 16 IR serii SIR. Ze względu na konstrukcję dedykowaną do gwintów wewnętrznych, płytka ta nie współpracuje z nożami zewnętrznymi - jest to narzędzie specjalistyczne wyłącznie do wytaczania gwintów calowych rurowych cylindrycznych G w otworach.
2. Jakiego rodzaju gwinty rurowe można wykonać płytką 16 IR 19 W?
Płytka umożliwia toczenie gwintów calowych rurowych cylindrycznych G zgodnych z normą BSP (British Standard Pipe Parallel). Obsługuje rozmiary G1/4" oraz G3/8" o skoku 19 zwoi na cal stosowane w instalacjach pneumatycznych, manometrach i małej armaturze. Gwinty te są używane w zaworach, złączkach i czujnikach ciśnienia małych rozmiarów.
3. Jak obliczyć wysokość zarysu gwintu rurowego calowego?
H1 - Wysokość zarysu gwintu podana w [mm] || P - skok gwintu podany w [mm]
H1 [mm] = 0,6403 × P
Dla gwintów 19 TPI: P = 25,4 / 19 = 1,337 mm, więc H1 = 0,86 mm
