Opis
Dane techniczne płytki do gwintów metrycznych 22 ER zewnętrznych 4,5 mm
| Dane techniczne | |
|---|---|
| Długość boku L | 22 mm |
| Profil gwintu | 60 stopni |
| Typ płytki | Gwint Metryczny Zewnętrzny Prawy / Wewnętrzny lewy |
| Zakres skoków gwintu P | 4,5 mm |
| Przykładowe zastosowanie | M42, M45 |
| Profil gwintu | pełny ISO |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |
Płytka do gwintów metrycznych o skoku 4,5 mm – obróbka największych średnic

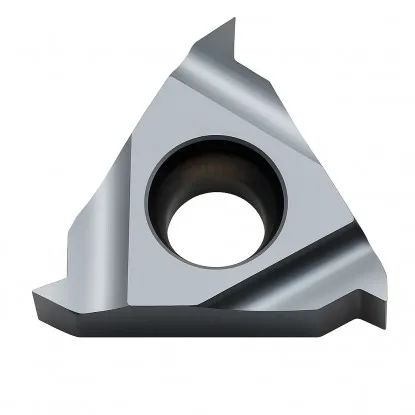

Płytka do gwintów 22 ER 4,5 ISO HTA to narzędzie do największych średnic. Służy do wykonywania gwintów metrycznych drobnozwojnych zewnętrznych o skoku 4,5 mm na tokarce. Przeznaczona do gwintów zgodnych z normą ISO, posiada pełny profil 60 stopni. Płytka może być stosowana zamiennie jako wewnętrzna lewa do gwintów metrycznych.
Rozmiar 22 mm zapewnia maksymalną stabilność przy obróbce największych elementów. Gatunek HTA Horn zapewnia wyjątkową odporność na zużycie i trwałość. Idealna do przemysłu ciężkiego i produkcji masywnych konstrukcji gwintowanych.
Najważniejsze zalety płytki 22 ER 4,5 mm ISO HTA
- Rozmiar 22 mm gwarantuje najwyższą stabilność przy obróbce masywnych gwintów
- Pełny profil gwintu 60 stopni zapewnia perfekcyjną jakość wykonania największych gwintów
- Dedykowana do gwintów ISO o skoku 4,5 mm w zakresie największych średnic
- Możliwość zamiennego stosowania jako zewnętrzna prawa i wewnętrzna lewa płytka
- Gatunek HTA Horn zapewnia doskonałą trwałość w ekstremalnie wymagających warunkach
Płytka doceniana jest przez specjalistów za stabilność gwintowania drobnozwojnego na tokarce ekstremalnie dużych średnic. Sprawdzi się podczas produkcji urządzeń energetycznych, konstrukcji stalowych przemysłu ciężkiego, elementów górniczych i wytwarzania masywnych części gwintowanych. Idealna do zakładów przemysłu ciężkiego, hutnictwa i produkcji maszyn wielkogabarytowych. Postaw na rozwiązanie sprawdzone w najbardziej wymagających zastosowaniach przemysłowych. Zamów płytkę Horn, która zapewni pewność gwintowania o skoku 4,5 mm.
Parametry skrawania dla płytki 22 ER skok 4,5 mm Horn
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm [TPI zwoje] | 4,5 |
|---|---|
| Liczba przejść | 10-20 |
Najczęściej zadawane pytania
1. Do jakich gwintów nadaje się płytka 22 ER 4,5 ISO HTA?
Płytka jest przeznaczona do gwintów metrycznych o skoku 4,5 mm. Posiada pełny profil z kątem wierzchołkowym 60 stopni zgodny z ISO. Możesz wykonać nią gwinty M42, M45 i inne o tym samym skoku. Rozmiar 22 mm gwarantuje stabilność przy obróbce ekstremalnie dużych średnic gwintów.
2. Kiedy warto stosować płytkę o rozmiarze 22 mm?
Płytka 22 mm jest niezbędna przy gwintowaniu największych średnic konstrukcji. Zapewnia maksymalną stabilność, redukuje drgania i poprawia jakość wykończenia. Idealna dla przemysłu ciężkiego, energetycznego i konstrukcji stalowych. Wymaga tokarki przystosowanej do oprawek 22 mm i obróbki masywnych elementów.
3. Czy płytka może być stosowana jako wewnętrzna?
Tak, płytka 22 ER 4,5 ISO HTA może być stosowana zamiennie. Działa jako wewnętrzna lewa płytka do gwintowania największych gwintów metrycznych drobnozwojnych. Wymaga odpowiedniej oprawki 22 mm i precyzyjnego ustawienia narzędzia. To czyni ją uniwersalnym rozwiązaniem dla gwintowania zewnętrznego i wewnętrznego ekstremalnie dużych średnic.
4. Jaka jest wysokość zarysu gwintu toczonego
H1 - Wysokość zarysu gwintu podany w [mm] || P - skok gwintu podany w [mm]
H1 [mm]=0,54127*P
H1=0,54*4,5mm=2,43 mm
