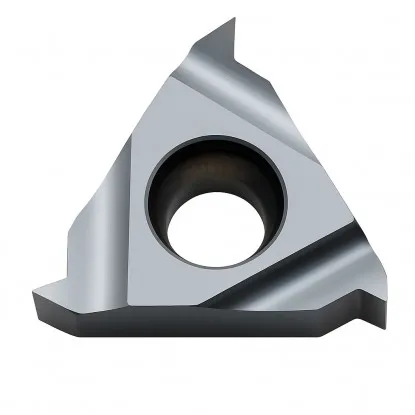

Płytka 22 ER 4 ISO HTA Horn

Producent: Horn

kod produktu: 003789

40,59 zł brutto

Cena netto: 33,00 zł

Wysyłamy w 24h

w magazynie > 10 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Opinie klientów
POWIĄZANE PRODUKTY
Dostawa

Opis

Dane techniczne płytki do gwintów metrycznych 22 ER zewnętrznych 4,0 mm

Dane techniczne
Długość boku L	22 mm
Profil gwintu	60 stopni
Typ płytki	Gwint Metryczny Zewnętrzny Prawy / Wewnętrzny lewy
Zakres skoków gwintu P	4,0 mm
Przykładowe zastosowanie	M36
Profil gwintu	pełny ISO
Gatunek węglika MTA	Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych

Płytka do gwintów metrycznych o skoku 4 mm – stabilna obróbka dużych średnic

Płytka do gwintów 22 ER 4 ISO HTA to narzędzie do dużych średnic. Służy do wykonywania gwintów metrycznych drobnozwojnych zewnętrznych o skoku 4 mm na tokarce. Przeznaczona do gwintów zgodnych z normą ISO posiada pełny profil 60 stopni. Płytka może być stosowana zamiennie jako wewnętrzna lewa do gwintów metrycznych.

Rozmiar 22 mm zapewnia wyjątkową stabilność przy obróbce największych średnic. Gatunek HTA Horn zapewnia wysoką odporność na zużycie i długą żywotność. Idealna do produkcji masywnych elementów gwintowanych w przemyśle ciężkim.

Najważniejsze zalety płytki 22 ER 4 mm ISO HTA

Rozmiar 22 mm zapewnia maksymalną stabilność przy obróbce największych średnic gwintów
Pełny profil gwintu 60 stopni gwarantuje najwyższą jakość wykonania gwintów drobnozwojnych
Dedykowana do gwintów ISO o skoku 4 mm w zakresie dużych średnic
Możliwość zamiennego stosowania jako zewnętrzna prawa i wewnętrzna lewa płytka
Gatunek HTA Horn zapewnia doskonałą trwałość i stabilność w wymagających warunkach

Płytka wybierana jest przez profesjonalistów za stabilność gwintowania drobnozwojnego na tokarce największych średnic. Sprawdzi się podczas produkcji ciężkich maszyn przemysłowych, konstrukcji stalowych, urządzeń energetycznych i wytwarzania masywnych części gwintowanych. Idealna do produkcji seryjnej w przemyśle ciężkim, warsztatów przemysłowych i zakładów maszynowych. Postaw na sprawdzone rozwiązanie w obróbce największych gwintów metrycznych. Zamów płytkę Horn, która zapewni pewność gwintowania o skoku 4 mm.

Parametry skrawania dla płytki 22 ER skok 4 mm Horn

Symbol ISO	Materiał	Prędkość skrawania Vc [m/min]
P	Stal	50-180
M	Stal nierdzewna	50-90
K	Żeliwo	65-120
N	Aluminium i materiały nieżelazne	90-180

Liczba zalecanych przejść w zależności od skoku gwintu

Skok mm [TPI zwoje]	4,0
Liczba przejść	10-20

Najczęściej zadawane pytania

1. Do jakich gwintów nadaje się płytka 22 ER 4 ISO HTA?

Płytka jest przeznaczona do gwintów metrycznych drobnozwojnych o skoku 4 mm. Posiada pełny profil z kątem wierzchołkowym 60 stopni zgodny z ISO 68-1. Możesz wykonać nią gwinty M48x4, M52x4, M56x4, M60x4, M64x4 i inne. Rozmiar 22 mm gwarantuje stabilność przy obróbce największych średnic gwintów.

2. Dlaczego warto wybrać płytkę 22 mm zamiast 16 mm?

Płytka 22 mm ma większe wymiary i masywniejszą konstrukcję ostrza. Zapewnia znacznie wyższą stabilność przy obróbce dużych średnic gwintów. Redukuje drgania i poprawia jakość wykończenia gwintu. Niezbędna w przemyśle ciężkim i obróbce masywnych elementów konstrukcyjnych.

3. Czy płytka może być stosowana do gwintów wewnętrznych?

Tak, płytka 22 ER 4 ISO HTA może być stosowana zamiennie. Działa jako wewnętrzna lewa płytka do gwintowania dużych gwintów metrycznych drobnozwojnych. Wymaga odpowiedniej oprawki 22 mm i poprawnego ustawienia narzędzia. To czyni ją uniwersalnym rozwiązaniem dla gwintowania zewnętrznego i wewnętrznego największych średnic.

4. Jaka jest wysokość zarysu gwintu toczonego

H1 - Wysokość zarysu gwintu podany w [mm] || P - skok gwintu podany w [mm]
H1 [mm]=0,54127*P
H1=0,54*4mm=2,16 mm

Czytaj dalej
