Opis

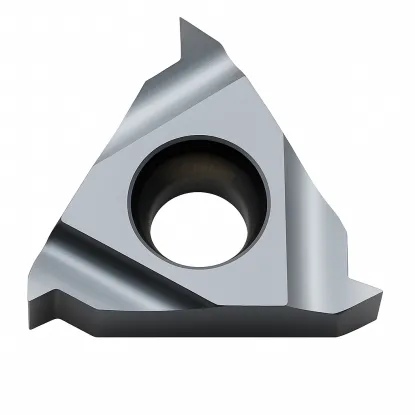

Płytka do gwintów metrycznych wewnętrznych 16 IR 3,5 ISO
Dane techniczne płytki pełnoprofilowej do skoku 3,5 mm
| Dane techniczne | |
|---|---|
| Oznaczenie | 16 IR 3,5 ISO MTA |
| Marka / indeks | Horn / 14941 |
| Rodzaj | płytka do gwintu wewnętrznego, prawa |
| Profil | pełny, metryczny ISO, kąt 60° |
| Skok | 3,5 mm |
| Głębokość dosuwu | 2,02 mm |
| Klasa tolerancji gwintu | 6H |
| Rozmiar płytki | 16: krawędź 16 mm, IC 9,525 mm |
| Krawędzie skrawające | 3 |
| Oprawki | prawe wewnętrzne SIR rozmiaru 16, otwór od Ø16 mm |
| Gatunek | MTA: węglik submikronowy, PVD TiAlN |
Skok3,5 mm
Profilpełny ISO
Głębokość dosuwu2,02 mm
OprawkiSIR 16
Płytka do gwintów metrycznych wewnętrznych 16 IR 3,5 ISO toczy pełny zarys gwintu wewnętrznego o skoku 3,5 mm: boki, dno i wierzchołki zwojów. Wykonasz nią gwinty zwykłe M30 i M33 w otworach od Ø16 mm. Pracuje w prawych wytaczakach SIR rozmiaru 16. Ma trzy naroża do wykorzystania po kolei.
Pełny profil ISO – boki, dno i średnica otworu gwintu
Płytka kończy wierzchołki zwojów w tym samym cyklu
Ta płytka
16 IR 3,5 ISO – pełny profil
Wierzchołki ścięte na średnicy D1.
Porównanie
Profil częściowy, np. 16 IR AG60
Wierzchołki zostają z wytoczenia otworu.
Przekrój osiowy gwintu M30 po ostatnim przejściu. Złoty kolor wyróżnia płytkę, czerwona linia – powierzchnie obrobione przez płytkę.
Płytka gwintująca pełnoprofilowa ma po obu stronach zęba krótkie krawędzie. W ostatnich przejściach ścinają one wierzchołki zwojów na średnicy otworu, czyli na średnicy wewnętrznej gwintu D1. Płytka toczy więc nie tylko rowek, ale też samą średnicę otworu, ze spłaszczeniem wierzchołka równym 1/4 skoku, czyli ok. 0,88 mm.
Dla gwintu M30 w polu tolerancji 6H średnica otworu wynosi 26,211–26,771 mm, a podziałowa 27,727–28,007 mm. Otwór wytaczasz wcześniej nieco mniejszy. Za duży otwór zostawi wierzchołki bez obróbki, a zarys wyjdzie za płytki. Gotowy gwint sprawdź sprawdzianem trzpieniowym albo śrubą.
Ta płytka
Pełny profil 16 IR 3,5 ISO
Płytka toczy boki, dno i wierzchołki gwintu o skoku 3,5 mm. Wierzchołek powstaje w tym samym cyklu co boki, więc zarys jest powtarzalny w serii.
Wybór: seria gwintów jednego skoku.
Porównanie
Profil częściowy, np. 16 IR AG60
Płytka obrabia boki i dno rowka w zakresie skoków 0,5–3,0 mm. Wierzchołków nie dotyka: zostaje na nich średnica wytoczona wcześniej.
Wybór: krótkie serie i różne skoki.
Jak gwintuje płytka 16 IR 3,5 ISO – przejścia, posuw i parametry
Posuw 3,5 mm na obrót i 9–19 coraz płytszych przejść
Schemat poglądowy: płytka w prawym wytaczaku SIR w otworze detalu. Złoty kolor wyróżnia płytkę.
Jeden obrót wrzeciona – 3,5 mm posuwu
Detal obraca się, a wytaczak z płytką przesuwa się wzdłuż osi otworu o 3,5 mm na każdy obrót wrzeciona. W typowym ustawieniu prawa płytka pracuje w stronę uchwytu i toczy gwint prawy. W ostatnich przejściach jej boczne krawędzie docinają wierzchołki na średnicę otworu.
Schemat poglądowy przejść dla gwintu M30. Linie pokazują kolejne położenia ostrza.
Kolejne przejścia do głębokości dosuwu 2,02 mm
Łączną głębokość dosuwu 2,02 mm płytka osiąga w 9–19 przejściach (wartość interpolowana z tabeli producenta); na początek przyjmij 14. Pierwsze przejście zbiera najwięcej materiału, ostatnie 0,05–0,08 mm. Dosuw prowadź po flance, pod kątem 29–30° do promienia: płytka skrawa wtedy głównie jednym bokiem.
W otworze nieprzelotowym zrób na końcu gwintu podtoczenie o szerokości co najmniej 3,7 mm i głębokości nie mniejszej niż głębokość dosuwu.
Prędkość skrawania gatunku MTA
Gatunek MTA to węglik submikronowy z powłoką PVD TiAlN do stali, stali nierdzewnych i żeliwa. Prędkości z tabeli dotyczą toczenia gwintu.
| Materiał obrabiany | Prędkość skrawania vc [m/min] |
|---|---|
| P Stal niestopowa, staliwo, stal automatowa | 120–180 |
| P Stal niskostopowa i staliwo (do 5% dodatków) | 80–130 |
| P Stal wysokostopowa i narzędziowa | 60–80 |
| M Stal nierdzewna i staliwo nierdzewne | 90–130 |
| K Żeliwo szare | 120–130 |
| K Żeliwo sferoidalne i ciągliwe | 100–130 |
Obroty i posuw dla M30
Skok P mierzymy wzdłuż osi między odpowiadającymi sobie punktami sąsiednich zwojów.
Na jeden obrót wrzeciona płytka przesuwa się o skok: fn = P = 3,5 mm/obr.
Przykład: M30 w otworze w stali niskostopowej, vc = 100 m/min
n = 1000 × vc / (π × d) = 1000 × 100 / (π × 30) ≈ 1060 obr./min
vf = n × P = 1060 × 3,5
3710 mm/min
prędkość posuwu
d – średnica gwintu (30 mm), n – obroty wrzeciona, vc – prędkość skrawania ze środka zakresu w tabeli, vf – prędkość posuwu.
Kąt wzniosu linii śrubowej β liczysz ze wzoru tg β = P / (π × d), gdzie P to skok, a d średnica gwintu. Dla M30: 3,5 / (π × 30) = 0,037, czyli β ≈ 2,13°. Standardowe podkładki oprawek gwintowych pochylają płytkę o 1–1,5°. Przy tym gwincie kąt jest większy, więc dobierz podkładkę o pochyleniu bliższym 2,1° według tabeli producenta oprawki.
Gwinty wewnętrzne o skoku 3,5 mm – M30 i M33
Jedna płytka, wiele średnic o tym samym skoku
Średnice otworów w jednej skali. Zarys zęba i głębokość gwintu są takie same na każdym.
Skok i zarys zęba nie zależą od średnicy. Głębokość dosuwu przy gwincie wewnętrznym o skoku 3,5 mm wynosi zawsze 2,02 mm, zarówno dla M30, jak i dla M33. Średnicę gwintu wyznacza otwór w detalu, a nie płytka.
Płytką 16 IR 3,5 ISO wykonasz gwinty zwykłe M30 i M33.
| Grupa wg PN-ISO 261 | Rozmiary gwintu wewnętrznego o skoku 3,5 mm |
|---|---|
| Gwint zwykłyskok zasadniczy 3,5 mm | M30M33 |
Złotym polem wyróżniony M30 – gwint z rysunków i przykładu obliczeń w tym opisie.
Dekoder oznaczenia 16 IR 3,5 ISO – człon po członie
Rozmiar, strona pracy, skok, zarys i gatunek w symbolu płytki, dobór oprawki
Wymiary według katalogów płytek tego standardu. Szczegół naroża w powiększeniu.
Wymiary płytki 16 IR 3,5 ISO
Rozmiar 16 to krawędź o długości 16 mm i okrąg wpisany IC 9,525 mm, czyli 3/8 cala; nie średnica gwintu. Wymiary X = 1,2 mm i Y = 1,7 mm podają położenie wierzchołka ostrza względem boków płytki. Naroże odwzorowuje zarys ISO gwintu wewnętrznego: kąt 60°, dno 1/8 skoku i wierzchołek 1/4 skoku w zarysie nominalnym.
16
Rozmiar płytki
Krawędź 16 mm, IC 9,525 mm.
I
Gwint wewnętrzny
Toczenie w otworach wytaczakiem.
R
Wykonanie prawe
Wytaczak SIR, posuw w stronę uchwytu.
3,5
Skok gwintu
3,5 mm; jedna płytka na jeden skok.
ISO
Zarys metryczny
Kąt 60°, pełny profil, klasa 6H.
MTA
Gatunek węglika
Submikronowy, PVD TiAlN, P20–P40 i K20–K30.
Tylko skok 3,5 mm i gwint wewnętrzny
Zarys płytki pasuje do jednego skoku. Przy innym posuwie boki płytki nie pokryją się z bokami zwoju i gwint wyjdzie zniekształcony. Wytaczak na płytki rozmiaru 16 wchodzi w otwór od Ø16 mm – to wyznacza najmniejszy gwint.
Płytkę do toczenia gwintów mocujesz w prawych wytaczakach SIR na płytki rozmiaru 16, np. SIR 0013 M16, SIR 0016 P16 lub SIR 0020 P16. Płytka wewnętrzna prawa pracuje tylko w wytaczaku prawym.
Płytka do gwintów metrycznych wewnętrznych 16 IR 3,5 ISO kończy gwint wewnętrzny o skoku 3,5 mm razem z wierzchołkami, bez osobnego wytaczania otworu na gotowo. Jedną płytką wykonasz 2 rozmiary z tablicy normy, od M30 do M33, zawsze z tą samą głębokością dosuwu 2,02 mm. Sprawdzi się w seriach, w których liczy się powtarzalny zarys.
16 IR 3,5 ISO – pytania o dobór i zastosowanie
Najważniejsze informacje przed wyborem płytki
Wykonasz wszystkie gwinty metryczne wewnętrzne o skoku 3,5 mm z otworem od Ø16 mm: zwykłe M30 i M33.
Tak. Pełny profil ścina wierzchołki zwojów na średnicy otworu, np. dla M30 w polu tolerancji 6H na wymiar 26,211–26,771 mm. Otwór wystarczy wcześniej wytoczyć nieco mniejszy.
Łączna głębokość dosuwu płytki przy gwincie wewnętrznym wynosi ok. 0,58 × P, czyli ok. 2,02 mm przy skoku 3,5 mm. Jest taka sama dla każdej średnicy o tym skoku.
Do prawych wytaczaków SIR na płytki rozmiaru 16, np. SIR 0013 M16 (otwór od Ø16 mm), SIR 0016 P16 (od Ø19 mm), SIR 0020 P16 (od Ø24 mm) lub SIR 0025 R16 (od Ø29 mm).
Zwykle od 9 do 19 przejść; na początek przyjmij 14. Zakres to wartość interpolowana z tabeli producenta dla sąsiednich skoków.
