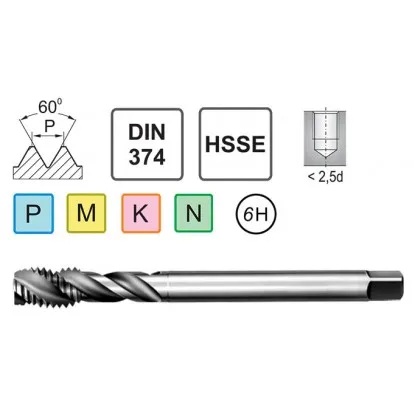

Gwintownik Maszynowy UNF 3/4-16 HSSE - Nieprzelotowy - nr. 1
search
  • Gwintownik Maszynowy UNF 3/4-16 HSSE - Nieprzelotowy - nr. 1
  • Gwintownik Maszynowy UNF 3/4-16 HSSE - Nieprzelotowy - nr. 2
  • Gwintownik Maszynowy UNF 3/4-16 HSSE - Nieprzelotowy - nr. 4
Narex Zdanice spol. s r.o.

Gwintownik UNF 3/4-16 DIN 374/40 C HSSE 2B

Narex Zdanice spol. s r.o. Narex Zdanice spol. s r.o.
115791
Rozmiar gwintu: 3/419 rozmiarów tego gwintownika
1/45/163/87/161/29/165/83/47/811 1/81 1/41 3/81 1/2No 5No 6No 8No 10No 12
166,05 zł brutto

Cena netto: 135,00 zł

Wysyłamy w 24h
W magazynie: 10 szt.
W magazynie: 10 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne gwintownika maszynowego 3/4-16 UNF przelotowy

Dane techniczne
średnica znamionowa d13/4-16
skok gwintu P16 zwojów na cal
długość całkowita l1110 mm
długość części roboczej l224 mm
średnica części chwytowej d214 mm
wielkość zabieraka kwadratowego11 mm
średnica otworu pod gwint17,5 mm
NakrójC (2÷3) P
Kąt skrętu ostrzy40 stopni
Gwintownik UNF 3/4-16 DIN 374 – rysunek wymiarowy z długościami i wymiarami chwytu

Jak gwintownik skrętny wyprowadza wiór z otworu nieprzelotowego

Rowek 40 stopni działa jak ślimak transportowy

Rowki tego gwintownika biegną spiralą w prawo, pod kątem 40 stopni do osi. Gwintownik obraca się w prawo i wkręca w otwór. Wiór odcięty na nakroju wpada do rowka, a spirala podaje go w górę, jak ślimak w maszynce do mięsa. Dno otworu zostaje czyste, a ostrza nie trafiają na zbity wiór. Gwintownik UNF 3/4-16 ma chwyt zredukowany według DIN 374: średnica 14 mm, kwadrat 11 mm.

Gwintownik UNF 3/4-16 DIN 374 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek skrętny 40 stopni prowadzi wiór od nakroju w górę.
2
Wiór schodkowy wychodzi z otworu i łamie się na krótkie kawałki.
3
Gwintownik obraca się w prawo – tak tnie gwint prawy.
4
Nakrój C: 2–3 niepełnego zwoju na stożku wejściowym.
5
Zapas pod czubkiem gwintownika – min. 2 zwoje nad dnem.
6
Gwint UNF 3/4-16 ma 16 zwojów na cal; posuw wynosi około 1,588 mm na obrót.

Gwintownik maszynowy 3/4-16 UNF amerykański, skrętny

Profesjonalny gwintownik maszynowy z chwytem wydłużonym, zgodny z normą DIN 374/40. Przeznaczony do nacinania gwintów drobnozwojnych (o drobnym skoku) zunifikowanych amerykańskich. Typ gwintów UNF, średnica 3/4-16 zwojów na cal. Typ nakroju C – do otworów przelotowych i nieprzelotowych w materiałach dających krótkie wióry. Klasa tolerancji wykonanych gwintów 2B. Oferowane przez nas gwintowniki maszynowe zunifikowane wykonane są z bardzo wysokiej jakości stali szybkotnącej z dodatkiem 5% kobaltu. Jest to stal o wyjątkowych właściwościach skrawnych. Przede wszystkim umożliwia ona znacznie wyższą wydajność skrawania, a tym samym skraca czas obróbki. Pozwala to na lepsze wykorzystanie posiadanych stanowisk pracy i ograniczenie kosztów obróbki. Nadto oferowane gwintowniki maszynowe są wytrzymałe na bardzo ciężkie warunki skrawania, w tym na wysoką temperaturę sięgającą nawet 670 stopni C. Można nimi gwintować elementy wykonane ze stali stopowych, stali nierdzewnej, stali żaroodpornej, stali kwasoodpornej, żeliwa, staliwa i innych twardych surowców.

Producent Narex Ždanice spol. s r.o. Přímětická 1163, 671 81 Znojmo, Czechy narex@narex.cz
