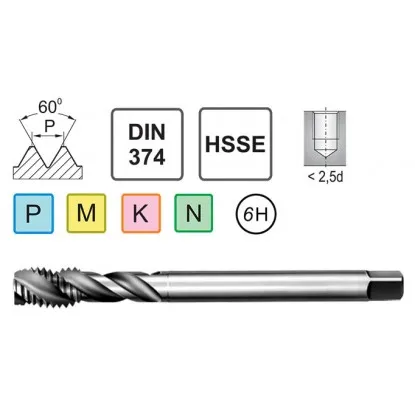

Gwintownik maszynowy 7/8-14 UNF - HSSE Skrętny
search
  • Gwintownik maszynowy 7/8-14 UNF - HSSE Skrętny
  • Gwintownik maszynowy 7/8-14 UNF - HSSE Skrętny - nr. 1
  • Gwintownik maszynowy 7/8-14 UNF - HSSE Skrętny - nr. 2
Narex Zdanice spol. s r.o.

Gwintownik UNF 9/16-18 DIN 374/40 C SE

Narex Zdanice spol. s r.o. Narex Zdanice spol. s r.o.
13589
Rozmiar gwintu: 9/1619 rozmiarów tego gwintownika
1/45/163/87/161/29/165/83/47/811 1/81 1/41 3/81 1/2No 5No 6No 8No 10No 12
147,60 zł brutto

Cena netto: 120,00 zł

Wysyłamy w 24h
W magazynie: 9 szt.
W magazynie: 9 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne gwintownika maszynowego 9/16-18 UNF nieprzelotowy

Dane techniczne
średnica znamionowa d19/16-18
skok gwintu P18 zwojów na cal
długość całkowita l1100 mm
długość części roboczej l215 mm
średnica części chwytowej d211 mm
wielkość zabieraka kwadratowego9 mm
średnica otworu pod gwint12,9 mm
NakrójC (2÷3) P
Kąt skrętu ostrzy40 stopni
Gwintownik UNF 9/16-18 DIN 374 – rysunek wymiarowy z długościami i wymiarami chwytu

Jak gwintownik skrętny wyprowadza wiór z otworu nieprzelotowego

Rowek 40 stopni działa jak ślimak transportowy

Rowki tego gwintownika biegną spiralą w prawo, pod kątem 40 stopni do osi. Gwintownik obraca się w prawo i wkręca w otwór. Wiór odcięty na nakroju wpada do rowka, a spirala podaje go w górę, jak ślimak w maszynce do mięsa. Dno otworu zostaje czyste, a ostrza nie trafiają na zbity wiór. Gwintownik UNF 9/16-18 ma chwyt zredukowany według DIN 374: średnica 11 mm, kwadrat 9 mm.

Gwintownik UNF 9/16-18 DIN 374 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek skrętny 40 stopni prowadzi wiór od nakroju w górę.
2
Wiór schodkowy wychodzi z otworu i łamie się na krótkie kawałki.
3
Gwintownik obraca się w prawo – tak tnie gwint prawy.
4
Nakrój C: 2–3 niepełnego zwoju na stożku wejściowym.
5
Zapas pod czubkiem gwintownika – min. 2 zwoje nad dnem.
6
Gwint UNF 9/16-18 ma 18 zwojów na cal; posuw wynosi około 1,411 mm na obrót.

Gwintownik maszynowy 9/16-18 UNF skrętnej, amerykański

Profesjonalny gwintownik maszynowy 9/16-18 UNF z chwytem przelotowym zgodny z normą DIN 374. Nadaje się do maszynowego wykonywania gwintów amerykańskich zunifikowanych. Są to gwinty typu UNF – drobnozwojowe, o średnicy 9/16 cala, 18 zwojów na cal. Zarys gwintów trójkątny o kącie 60 stopni. Typ nakroju C – o otworów ślepych i przelotowych z długim wybiegiem gwintu. Klasa tolerancji wykonanych gwintów wynosi 2B. Oferowane Państwu gwintowniki maszynowe 9/16-18 UNF zunifikowane wykonane są z największą dokładnością ze specjalnej stali szybkotnącej kobaltowej HSSE (High Speed Steel).

Ta specjalistyczna stal narzędziowa charakteryzuje się wysoką odpornością na ścieranie nawet pod wpływem działania wysokiej temperatury (do 600 stopni C) powstałej podczas obróbki z dużą prędkością. Dzięki niej przedmiotowe gwintowniki rzadko ulegają uszkodzeniom mechanicznym takim jak złamanie, pęknięcie, wyszczerbienie, wykruszenie a nawet stępienie. Nadają się do obróbki stali niestopowych, metali, metali kolorowych, stopów metali i innych.

Producent Narex Ždanice spol. s r.o. Přímětická 1163, 671 81 Znojmo, Czechy narex@narex.cz
