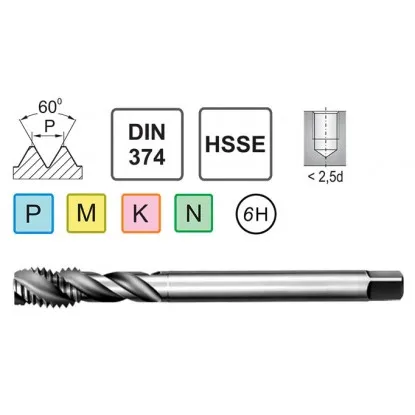

Gwintownik maszynowy UNF No 10-32 DIN 374 C HSSE - nr. 1
search
  • Gwintownik maszynowy UNF No 10-32 DIN 374 C HSSE - nr. 1
  • Gwintownik maszynowy UNF No 10-32 DIN 374 C HSSE - nr. 2
  • Gwintownik maszynowy UNF No 10-32 DIN 374 C HSSE - nr. 4
Narex Zdanice spol. s r.o.

Gwintownik UNF No 10-32 DIN 374/40 C HSSE

Narex Zdanice spol. s r.o. Narex Zdanice spol. s r.o.
16248
Rozmiar gwintu: No 1019 rozmiarów tego gwintownika
49,20 zł brutto

Cena netto: 40,00 zł

Wysyłamy w 24h
W magazynie: 7 szt.
W magazynie: 7 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne gwintownika maszynowego No 10-32 UNF

Dane techniczne
średnica gwintuNo 10-32
skok gwintu P32 zwoje na cal
długość całkowita l170 mm
długość części roboczej l213 mm
średnica części chwytowej d23,5 mm
wielkość zabieraka kwadratowego a2,7 mm
średnica otworu pod gwint4,1 mm
NakrójC (2÷3) P
Kąt skrętu ostrzy40 stopni
Gwintownik UNF No 10-32 DIN 374 – rysunek wymiarowy z długościami i wymiarami chwytu

Jak gwintownik skrętny wyprowadza wiór z otworu nieprzelotowego

Rowek 40 stopni działa jak ślimak transportowy

Rowki tego gwintownika biegną spiralą w prawo, pod kątem 40 stopni do osi. Gwintownik obraca się w prawo i wkręca w otwór. Wiór odcięty na nakroju wpada do rowka, a spirala podaje go w górę, jak ślimak w maszynce do mięsa. Dno otworu zostaje czyste, a ostrza nie trafiają na zbity wiór. Gwintownik UNF No 10-32 ma chwyt zredukowany według DIN 374: średnica 3,5 mm, kwadrat 2,7 mm.

Gwintownik UNF No 10-32 DIN 374 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek skrętny 40 stopni prowadzi wiór od nakroju w górę.
2
Wiór schodkowy wychodzi z otworu i łamie się na krótkie kawałki.
3
Gwintownik obraca się w prawo – tak tnie gwint prawy.
4
Nakrój C: 2–3 niepełnego zwoju na stożku wejściowym.
5
Zapas pod czubkiem gwintownika – min. 2 zwoje nad dnem.
6
Gwint UNF No 10-32 ma 32 zwoje na cal; posuw wynosi około 0,794 mm na obrót.

Gwintownik maszynowy No 10-32 UNF do stali nierdzewnej, amerykański

Gwintownik UNF No 10-32 nieprzelotowy służy do precyzyjnego wykonywania gwintów zunifikowanych drobnozwojnych w otworach nieprzelotowych; spiralny rowek o kącie 40 stopni wynosi wiór ku górze, stabilizując moment skrawania już od pierwszego przejścia, z wykorzystaniem frazy: gwintownik maszynowy UNF 10-32.

Gwintownik UNF No 10-32 skrętny wykonuje gwint UNF 10-32 wg ASME B1.1 (zarys 60 stopni); średnica zewnętrzna No.10 to 4,826 mm, a skok 0,7938 mm (32 TPI). Wykonanie DIN 374, forma C z natarciem 2–3 zwoje jest zoptymalizowane pod otwory nieprzelotowe. Rdzeń HSSE zapewnia podwyższoną gorącowytrzymałość i odporność na wykruszanie krawędzi w stalach konstrukcyjnych i niskostopowych. Wersja bez powłoki (wykończenie jasne) utrzymuje przewidywalną geometrię; zalecane chłodzenie zewnętrzne lub MQL. Dobór oprawek do gwintownika maszynowego UNF 10-32 ułatwia utrzymanie współosiowości oraz stabilnej średnicy efektywnej.

  • Stabilny przebieg skrawania — spirala 40 stopni poprawia ewakuację wióra z dna, redukując ryzyko zakleszczeń i wzrostu momentu.
  • Czysty profil gwintu — forma C ogranicza zgniatanie w strefie dna, sprzyjając uzyskaniu klasy 2B bez potrzeby dogwintowania.
  • Trwałość krawędzi HSSE — kobaltowa HSSE zwiększa odporność na ścieranie przy przerwach skrawania oraz zmiennej twardości materiału.
  • Precyzja wymiarowa — jednorodna geometria z DIN 374 wspiera powtarzalną średnicę efektywną; w aplikacjach ograniczonej głębokości sprawdza się gwintownik maszynowy UNF 10-32 nieprzelotowy.

Zgodność: ASME B1.1 (UNF 10-32, klasa 2B), wykonanie DIN 374, forma C; przeznaczenie do obróbki stali, gdzie wymagana jest przewidywalna jakość powierzchni i powtarzalność parametrów gwintu.

Rozwiązanie zapewnia spójność geometrii na dnie otworu oraz stabilną chropowatość, co sprzyja utrzymaniu tolerancji montażowych w oprawach z kompensacją i bez kompensacji.

Producent Narex Ždanice spol. s r.o. Přímětická 1163, 671 81 Znojmo, Czechy narex@narex.cz
