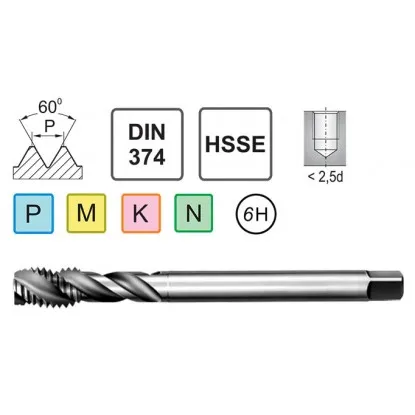

Gwintownik maszynowy UNF 5/8-18 HSSE - Skrętny - nr. 1
search
  • Gwintownik maszynowy UNF 5/8-18 HSSE - Skrętny - nr. 1
  • Gwintownik maszynowy UNF 5/8-18 HSSE - Skrętny - nr. 2
  • Gwintownik maszynowy UNF 5/8-18 HSSE - Skrętny - nr. 4
Narex Zdanice spol. s r.o.

Gwintownik UNF 5/8-18 DIN 374/40 C HSSE

Narex Zdanice spol. s r.o. Narex Zdanice spol. s r.o.
33861
Rozmiar gwintu: 5/819 rozmiarów tego gwintownika
1/45/163/87/161/29/165/83/47/811 1/81 1/41 3/81 1/2No 5No 6No 8No 10No 12
135,30 zł brutto

Cena netto: 110,00 zł

Wysyłamy w 24h
W magazynie: 10 szt.
W magazynie: 10 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne gwintownika maszynowego 5/8-18 UNF skrętny

Dane techniczne
średnica znamionowa d15/8-18
skok gwintu P18 zwojów na cal
długość całkowita l1100 mm
długość części roboczej l220 mm
średnica części chwytowej d212 mm
wielkość zabieraka kwadratowego a9 mm
średnica otworu pod gwint14,5 mm
NakrójC (2÷3) P
Kąt skrętu ostrzy40 stopni
Gwintownik UNF 5/8-18 DIN 374 – rysunek wymiarowy z długościami i wymiarami chwytu

Jak gwintownik skrętny wyprowadza wiór z otworu nieprzelotowego

Rowek 40 stopni działa jak ślimak transportowy

Rowki tego gwintownika biegną spiralą w prawo, pod kątem 40 stopni do osi. Gwintownik obraca się w prawo i wkręca w otwór. Wiór odcięty na nakroju wpada do rowka, a spirala podaje go w górę, jak ślimak w maszynce do mięsa. Dno otworu zostaje czyste, a ostrza nie trafiają na zbity wiór. Gwintownik UNF 5/8-18 ma chwyt zredukowany według DIN 374: średnica 12 mm, kwadrat 9 mm.

Gwintownik UNF 5/8-18 DIN 374 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek skrętny 40 stopni prowadzi wiór od nakroju w górę.
2
Wiór schodkowy wychodzi z otworu i łamie się na krótkie kawałki.
3
Gwintownik obraca się w prawo – tak tnie gwint prawy.
4
Nakrój C: 2–3 niepełnego zwoju na stożku wejściowym.
5
Zapas pod czubkiem gwintownika – min. 2 zwoje nad dnem.
6
Gwint UNF 5/8-18 ma 18 zwojów na cal; posuw wynosi około 1,411 mm na obrót.

Gwintownik maszynowy 5/8-18 UNF nieprzelotowy, amerykański

Nowoczesny gwintownik maszynowy 5/8-18 UNF do wykonywania gwintów amerykańskich zunifikowanych drobnozwojowych. Są to gwinty calowe, drobnozwojowe typ UNF. Przekrój gwintu 5/8 cala, 18 zwojów, klasa tolerancji wykonanych gwintów wynosi 2B. Zarys gwintu trójkątny. Przedmiotowe gwintowniki wyprodukowane są z nowoczesnej stali szybkotnącej HSSE – High Speed Steel.

Jest to materiał i wyjątkowych właściwościach skrawnych, które wpływają bezpośrednio na jakość gwintowania. Przede wszystkim oferowane gwintowniki maszynowe zunifikowane mogą być stosowane do pracy w ciężkich warunkach. Nadają się do gwintowania z dużą prędkością, podczas której wytwarza się wysoka temperatura – nawet do 600 stopni C. Ponadto nasze gwintowniki maszynowe 5/8-18 UNF odznaczają się wysoką wydajnością obróbki, co jest odczuwalne w postaci szybszego gwintowania pojedynczych elementów i tym samym bardziej racjonalnego wykorzystania posiadanych stanowisk pracy. Gwintowniki przeznaczone do obróbki stali niestopowych, metali, metali kolorowych, stopów metali i innych.

Producent Narex Ždanice spol. s r.o. Přímětická 1163, 671 81 Znojmo, Czechy narex@narex.cz
