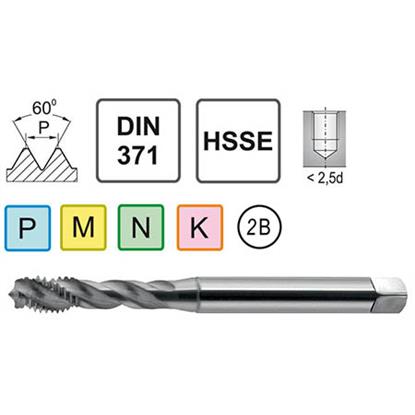

Gwintownik maszynowy 1/4-28 UNF nieprzelotowy Inox - nr. 1
search
  • Gwintownik maszynowy 1/4-28 UNF nieprzelotowy Inox - nr. 1
  • Gwintownik maszynowy 1/4-28 UNF nieprzelotowy Inox - nr. 2
  • Gwintownik maszynowy 1/4-28 UNF nieprzelotowy Inox - nr. 3
Narex Zdanice spol. s r.o.

Gwintownik UNF 1/4-28 DIN 374/40 C HSSE

Narex Zdanice spol. s r.o. Narex Zdanice spol. s r.o.
0000006199
Rozmiar gwintu: 1/419 rozmiarów tego gwintownika
1/45/163/87/161/29/165/83/47/811 1/81 1/41 3/81 1/2No 5No 6No 8No 10No 12
57,81 zł brutto

Cena netto: 47,00 zł

Wysyłamy w 24h
W magazynie: 8 szt.
W magazynie: 8 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne gwintownika maszynowego 1/4-28 UNF skrętnego

Dane techniczne
średnica znamionowa d11/4-28 UNF
kąt skrętu ostrzy40 stopni
skok gwintu P28 zwojów na cal
długość całkowita l180 mm
długość części roboczej l210 mm
długość części użytkowej l330 mm
średnica części chwytowej d27 mm
wielkość zabieraka kwadratowego5,5 mm
średnica otworu pod gwint5,5 mm
NakrójC (2÷3) P
Gwintownik UNF 1/4-28 DIN 374 – rysunek wymiarowy z długościami i wymiarami chwytu

Jak gwintownik skrętny wyprowadza wiór z otworu nieprzelotowego

Rowek 40 stopni działa jak ślimak transportowy

Rowki tego gwintownika biegną spiralą w prawo, pod kątem 40 stopni do osi. Gwintownik obraca się w prawo i wkręca w otwór. Wiór odcięty na nakroju wpada do rowka, a spirala podaje go w górę, jak ślimak w maszynce do mięsa. Dno otworu zostaje czyste, a ostrza nie trafiają na zbity wiór. Gwintownik UNF 1/4-28 ma chwyt zredukowany według DIN 374: średnica 7 mm, kwadrat 5,5 mm.

Gwintownik UNF 1/4-28 DIN 374 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek skrętny 40 stopni prowadzi wiór od nakroju w górę.
2
Wiór schodkowy wychodzi z otworu i łamie się na krótkie kawałki.
3
Gwintownik obraca się w prawo – tak tnie gwint prawy.
4
Nakrój C: 2–3 niepełnego zwoju na stożku wejściowym.
5
Zapas pod czubkiem gwintownika – min. 2 zwoje nad dnem.
6
Gwint UNF 1/4-28 ma 28 zwojów na cal; posuw wynosi około 0,907 mm na obrót.

Gwintownik maszynowy 1/4-28 UNF do stali nierdzewnej, amerykański

Wysokiej jakości profesjonalny gwintownik maszynowy 1/4-28 UNF z chwytem wzmocnionym do maszynowego nacinania gwintów amerykańskich zunifikowanych, typ UNF (drobnozwojowych). Są to gwinty calowe o przekroju ¼ cala, 28 zwojów na cal. Typ nakroju C (2 – 3 P) – do otworów przelotowych i nieprzelotowych w materiałach dających krótkie wióry. Gwinty posiadają zarys trójkątny (kąt 60 stopni).

Pole tolerancji wykonanych gwintów wynosi 2B. W naszym sklepie oferujemy Państwu wysokiej klasy gwintowniki maszynowe zunifikowane wyprodukowane według normy DIN 374/40 ze nowoczesnej wysokogatunkowej stali szybkotnącej z dodatkiem 5% kobaltu. Ta wyjątkowa stal kobaltowa wpływa na możliwość uzyskania wysokiej wydajności obróbki, skrócenia czas gwintowania pojedynczego elementu, a tym samym bardziej racjonalne wykorzystanie posiadanych stanowisk pracy. Nadto nasze gwintowniki maszynowe 1/4-28 UNF są bardzo wytrzymałe na wysoką temperaturę (do 670 stopni C), co umożliwia obróbkę z dużą prędkością. Ostrza gwintowników są odporne na uszkodzenia mechaniczne, co znacznie wydłuża czas ich używania.

Producent Narex Ždanice spol. s r.o. Přímětická 1163, 671 81 Znojmo, Czechy narex@narex.cz
