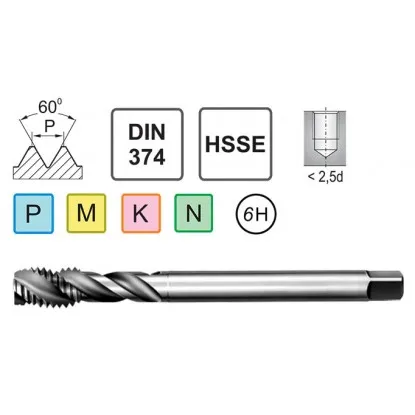

Gwintownik maszynowy 1/2-20 DIN 374 UNF - Skrętny HSSE - nr. 1
search
  • Gwintownik maszynowy 1/2-20 DIN 374 UNF - Skrętny HSSE - nr. 1
  • Gwintownik maszynowy 1/2-20 DIN 374 UNF - Skrętny HSSE - nr. 2
  • Gwintownik maszynowy 1/2-20 DIN 374 UNF - Skrętny HSSE - nr. 4
Narex Zdanice spol. s r.o.

Gwintownik UNF 1/2-20 DIN 374/40 C HSSE

Narex Zdanice spol. s r.o. Narex Zdanice spol. s r.o.
0000006223
Rozmiar gwintu: 1/219 rozmiarów tego gwintownika
1/45/163/87/161/29/165/83/47/811 1/81 1/41 3/81 1/2No 5No 6No 8No 10No 12
81,18 zł brutto

Cena netto: 66,00 zł

Wysyłamy w 24h
W magazynie: 6 szt.
W magazynie: 6 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne gwintownika maszynowe 1/2-20 UNF przelotowy

Dane techniczne
średnica znamionowa d11/2-20
skok gwintu P20 zwojów na cal
długość całkowita l1100 mm
długość części roboczej l215 mm
średnica części chwytowej d29 mm
wielkość zabieraka kwadratowego7 mm
średnica otworu pod gwint11,5 mm
NakrójC (2÷3) P
Kąt skrętu ostrzy40 stopni
Gwintownik UNF 1/2-20 DIN 374 – rysunek wymiarowy z długościami i wymiarami chwytu

Jak gwintownik skrętny wyprowadza wiór z otworu nieprzelotowego

Rowek 40 stopni działa jak ślimak transportowy

Rowki tego gwintownika biegną spiralą w prawo, pod kątem 40 stopni do osi. Gwintownik obraca się w prawo i wkręca w otwór. Wiór odcięty na nakroju wpada do rowka, a spirala podaje go w górę, jak ślimak w maszynce do mięsa. Dno otworu zostaje czyste, a ostrza nie trafiają na zbity wiór. Gwintownik UNF 1/2-20 ma chwyt zredukowany według DIN 374: średnica 9 mm, kwadrat 7 mm.

Gwintownik UNF 1/2-20 DIN 374 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek skrętny 40 stopni prowadzi wiór od nakroju w górę.
2
Wiór schodkowy wychodzi z otworu i łamie się na krótkie kawałki.
3
Gwintownik obraca się w prawo – tak tnie gwint prawy.
4
Nakrój C: 2–3 niepełnego zwoju na stożku wejściowym.
5
Zapas pod czubkiem gwintownika – min. 2 zwoje nad dnem.
6
Gwint UNF 1/2-20 ma 20 zwojów na cal; posuw wynosi 1,27 mm na obrót.

Gwintownik maszynowy 1/2-20 UNF skrętny, amerykański

Wysokiej jakości gwintownik maszynowy 1/2-20 UNF z chwytem wydłużonym do nacinania gwintów drobnozwojnych zunifikowanych UNF, średnica 1/2-20 UNF cala, 20 zwojów na cal. Są to gwinty calowe o zarysie trójkątnym, gdzie kąt zarysu wynosi 60 stopni. Pole tolerancji wykonanych gwintów wynosi 2B, rodzaj nakroju C – do otworów przelotowych i nieprzelotowych z długim wybiegiem gwintu.

Przedmiotowe gwintowniki maszynowe 1/2-20 UNF drobnozwojne zunifikowane wyprodukowane są zgodnie z normą DIN 374 ze specjalnej wysokogatunkowej stali szybkotnącej HSSE. Jest to materiał gwarantujący znacznie wyższe parametry skrawania, aniżeli te, które możliwe są przy zastosowaniu konwencjonalnej stali narzędziowej. Przede wszystkim gwintowniki maszynowe ze stali HSSE są wytrzymałe na ciężkie warunki skrawania i umożliwiają obróbkę bardzo twardych materiałów z bardzo dużą prędkością. Nawet w powstałej w tum czasie wysokiej temperaturze ostrza gwintowników są odporne na złamania, pęknięcia, wyszczerbienia i wyłamania. Nadają się do obróbki stali niestopowych, metali, stopów metali, tworzyw sztucznych.

Producent Narex Ždanice spol. s r.o. Přímětická 1163, 671 81 Znojmo, Czechy narex@narex.cz
