Gwintownik UNF 5/16-24 HSSE - nieprzelotowy - nr. 1
search
  • Gwintownik UNF 5/16-24 HSSE - nieprzelotowy - nr. 1
  • Gwintownik UNF 5/16-24 HSSE - nieprzelotowy - nr. 2
  • Gwintownik UNF 5/16-24 HSSE - nieprzelotowy - nr. 3
Narex Zdanice spol. s r.o.

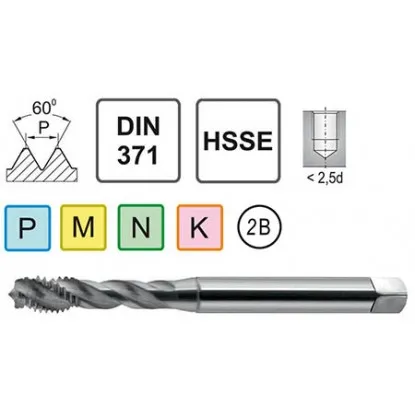

Gwintownik UNF 5/16-24 DIN 374/40 C HSSE

Narex Zdanice spol. s r.o. Narex Zdanice spol. s r.o.
36554
Rozmiar gwintu: 5/1619 rozmiarów tego gwintownika
1/45/163/87/161/29/165/83/47/811 1/81 1/41 3/81 1/2No 5No 6No 8No 10No 12
56,58 zł brutto

Cena netto: 46,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne gwintownika maszynowego 5/16-24 UNF skrętnego

Dane techniczne
średnica znamionowa d15/16-24
skok gwintu P24 zwoje na cal
długość całkowita l190 mm
długość części roboczej l213 mm
średnica części chwytowej d28 mm
wielkość zabieraka kwadratowego6,2 mm
średnica otworu pod gwint6,9 mm
NakrójC (2÷3) P
Kąt skrętu ostrzy40 stopni
Gwintownik UNF 5/16-24 DIN 374 – rysunek wymiarowy z długościami i wymiarami chwytu

Jak gwintownik skrętny wyprowadza wiór z otworu nieprzelotowego

Rowek 40 stopni działa jak ślimak transportowy

Rowki tego gwintownika biegną spiralą w prawo, pod kątem 40 stopni do osi. Gwintownik obraca się w prawo i wkręca w otwór. Wiór odcięty na nakroju wpada do rowka, a spirala podaje go w górę, jak ślimak w maszynce do mięsa. Dno otworu zostaje czyste, a ostrza nie trafiają na zbity wiór. Gwintownik UNF 5/16-24 ma chwyt zredukowany według DIN 374: średnica 8 mm, kwadrat 6,2 mm.

Gwintownik UNF 5/16-24 DIN 374 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek skrętny 40 stopni prowadzi wiór od nakroju w górę.
2
Wiór schodkowy wychodzi z otworu i łamie się na krótkie kawałki.
3
Gwintownik obraca się w prawo – tak tnie gwint prawy.
4
Nakrój C: 2–3 niepełnego zwoju na stożku wejściowym.
5
Zapas pod czubkiem gwintownika – min. 2 zwoje nad dnem.
6
Gwint UNF 5/16-24 ma 24 zwoje na cal; posuw wynosi około 1,058 mm na obrót.

Gwintownik maszynowy 5/16-24 UNF amerykański nieprzelotowy

Gwintownik UNF 5/16-24 skrętny przeznaczony jest do wykonywania amerykańskiego gwintu zunifikowanego drobnozwojnego w otworach nieprzelotowych; w zastosowaniach seryjnych stabilizuje moment skrawania i jakość powierzchni, co sprzyja trwałości przy pracy jako gwintownik maszynowy 5/16-24 drobnozwojny.

Gwintownik UNF 5/16-24 realizuje zarys o kącie sześćdziesiąt stopni zgodnie z amerykańską normą American Society of Mechanical Engineers B1.1; średnica pięć szesnastych cala odpowiada 7,937 milimetra, a podziałka dwadzieścia cztery zwoje na cal daje skok 1,058 milimetra. Wykonanie według niemieckiej normy Deutsches Institut für Normung 374, forma C (natarcie dwa–trzy zwoje) oraz spiralny rowek o kącie czterdzieści stopni kierują wiór ku górze, utrzymując czysty profil dna otworu. Rdzeń ze stali szybkotnącej z dodatkiem kobaltu zapewnia podwyższoną gorącowytrzymałość; wersja bez powłoki gwarantuje przewidywalne prowadzenie i stałą średnicę efektywną dla klasy pasowania 2B. W doborze oprawek zalecane jest kompensowanie niewspółosiowości oraz chłodzenie zewnętrzne lub minimalne smarowanie mgłą olejową, a gwintownik do otworów nieprzelotowych 5/16-24 sprawdza się w gniazdach o ograniczonej głębokości.

  • Stabilna ewakuacja wióra — spirala czterdzieści stopni redukuje ryzyko zakleszczeń i wahań momentu.
  • Jednorodny profil gwintu — forma C ogranicza zgniatanie w strefie dna, wspierając klasę 2B.
  • Trwałość krawędzi — stal szybkotnąca kobaltowa utrzymuje ostrość przy zmiennej ciągliwości stali.
  • Powtarzalność wymiarowa — zgodność z normami ułatwia kontrolę średnicy efektywnej oraz montaż śrub 5/16-24; gwintownik maszynowy 5/16-24 drobnozwojny minimalizuje potrzebę dogwintowania.

Zgodność: American Society of Mechanical Engineers B1.1 (5/16-24, klasa 2B); Deutsches Institut für Normung 374, forma C; przeznaczenie do obróbki stali z kontrolowaną chropowatością i przewidywalną geometrią gwintu.

Producent Narex Ždanice spol. s r.o. Přímětická 1163, 671 81 Znojmo, Czechy narex@narex.cz
