Opis
Dane techniczne płytki do gwintów metrycznych zewnętrznych 22 ER N60
| Dane techniczne | |
|---|---|
| Długość boku L | 22 mm |
| Profil gwintu | 60 stopni |
| Typ płytki | Gwint Metryczny Zewnętrzny Prawy / Wewnętrzny lewy |
| Zakres skoków gwintu P | 3,5 mm do 5,0 mm |
| Przykładowe zastosowanie | M30, M36, M39, M42, M48, M52 |
| Profil gwintu | niepełny ISO |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |

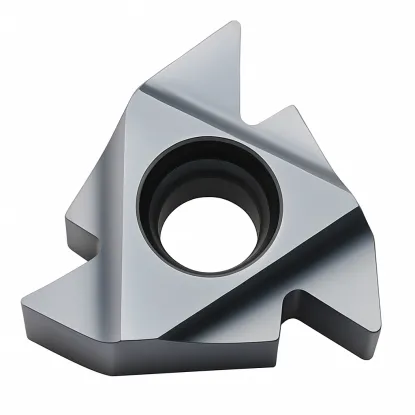

Płytka tokarska do gwintów przemysłowych serii 22 ER skok 3,5 do 5,0 mm
Płytka do gwintów 22 ER N60 HTA to profesjonalne narzędzie do toczenia gwintów zewnętrznych o grubych skokach 3,5-5 mm na elementach wielkogabarytowych. Płytka do gwintów metrycznych zewnętrznych prawych w wzmocnionej serii 22 gwarantuje stabilność procesu przy wysokich siłach skrawania występujących podczas obróbki dużych średnic w przemyśle maszynowym.
Najważniejsze zalety płytki 22 ER N60 HTA
- Seria 22 dla maksymalnej sztywności – wzmocniona konstrukcja większa niż seria 16 eliminuje drgania przy gwintowaniu dużych wałków na tokarce
- Pełny zakres gwintów wielkogabarytowych – obsługuje M30, M36, M42, M48 i większe o skokach 3,5-5 mm w konstrukcjach przemysłowych
- Profil uniwersalny N 60 stopni – kompatybilność z gwintami metrycznymi grubymi oraz amerykańskimi UNC dużych rozmiarów o odpowiednim skoku
- Uniwersalność montażu – zastosowanie w oprawkach zewnętrznych prawych oraz wewnętrznych lewych serii 22 po zmianie noża tokarskiego
- Wydłużona trwałość – masywna konstrukcja zapewnia odporność na zużycie przy ciężkich warunkach obróbki elementów stalowych dużych średnic
To narzędzie doceniane w zakładach produkcyjnych maszyn ciężkich i konstrukcji stalowych wykonujących duże gwinty na tokarce. Sprawdza się w warsztatach remontowych obsługujących przemysł górniczy, budowlany i maszynowy wymagający gwintów o grubych skokach. Pamiętaj o dokładnym przygotowaniu średnicy zewnętrznej wałka przed operacją gwintowania.
Parametry skrawania dla płytki zewnętrznej prawej 22 ER skok 3,5- 5 mm Horn
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm [TPI zwoje] | 3,5-5,0 |
|---|---|
| Liczba przejść | 10-20 |
Najczęściej zadawane pytania
1. Do jakich noży tokarskich pasuje płytka 22 ER N60 HTA?
Płytka 22 ER N60 montowana jest w nożach tokarskich zewnętrznych prawych z gniazdem serii 22 ER oraz w wytaczakach wewnętrznych lewych serii 22 IR. Dzięki uniwersalności konstrukcji, ta sama płytka współpracuje z różnymi typami oprawek tokarskich po zmianie noża, co pozwala na wykonywanie gwintów zewnętrznych i wewnętrznych.
2. Jakiego rodzaju duże gwinty wykonasz płytką 22 ER N60?
Płytka umożliwia toczenie gwintów metrycznych grubych M30, M36, M42, M48 oraz większych o skokach 3,5-5 mm. Dodatkowo obsługuje gwinty amerykańskie UNC dużych rozmiarów o kącie zarysu 60 stopni stosowane w przemyśle ciężkim, maszynach górniczych i konstrukcjach stalowych wymagających wytrzymałych połączeń gwintowych.
3. Czym charakteryzuje się profil N 60 w płytce gwintowej?
Profil N 60 to profil częściowy o kącie zarysu 60 stopni formujący wyłącznie boczne powierzchnie gwintu bez wykańczania wierzchołków. Przed rozpoczęciem gwintowania konieczne jest przygotowanie dokładnej średnicy nominalnej wałka operacją toczenia, ponieważ płytka nie obejmuje obróbki wykańczającej powierzchni cylindrycznej poza samym zarysem gwintu.
4. Jak wyliczyć głębokość gwintu dla skoków 3,5-5 mm?
H1 - Wysokość zarysu gwintu podana w [mm] || P - skok gwintu podany w [mm]
H1 [mm] = 0,6134 × P
