Opis

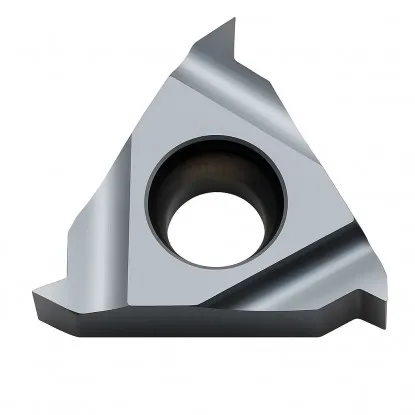

Płytka do gwintów calowych 16 ER 11 W – pełny profil 55°
Dane techniczne płytki pełnoprofilowej do gwintu 11 zwojów na cal
| Dane techniczne | |
|---|---|
| Oznaczenie | 16 ER 11 W MTA |
| Marka / indeks | Horn / 14365 |
| Rodzaj | płytka do gwintu zewnętrznego, prawa |
| Profil | pełny, Whitworth, kąt 55° |
| Skok | 11 zwojów na cal (P = 2,309 mm) |
| Głębokość gwintu | 1,48 mm |
| Klasa tolerancji gwintu | G: klasa A lub B |
| Rozmiar płytki | 16: krawędź 16 mm, IC 9,525 mm |
| Krawędzie skrawające | 3 |
| Oprawki | prawe zewnętrzne SER rozmiaru 16 |
| Gatunek | MTA: węglik submikronowy, PVD TiAlN |
Zwoje na cal11
Profilpełny 55°
Głębokość1,48 mm
OprawkiSER 16
Płytka do gwintów calowych 16 ER 11 W toczy pełny zarys gwintu zewnętrznego o 11 zwojach na cal: boki, zaokrąglone dno i wierzchołki zwojów. Wykonasz nią gwinty rurowe G 1 do G 6 oraz gwinty Whitwortha BSW 5/8" oraz BSF 7/8". Pracuje w prawych oprawkach SER rozmiaru 16. Ma trzy naroża do wykorzystania po kolei.
Pełny profil 55° – zaokrąglone dno i wierzchołki zwojów
Płytka kończy wierzchołki zwojów w tym samym cyklu
Ta płytka
16 ER 11 W – pełny profil
Wierzchołki zaokrąglone na średnicy d.
Porównanie
Profil częściowy, np. 16 ER AG55
Wierzchołki zostają z toczenia wałka.
Przekrój osiowy gwintu G 1 po ostatnim przejściu. Złoty kolor wyróżnia płytkę, czerwona linia – powierzchnie obrobione przez płytkę.
Zarys Whitwortha ma kąt 55° oraz zaokrąglone dno i wierzchołki zwojów. Promień zaokrąglenia wynosi 0,137 skoku, czyli ok. 0,32 mm przy 11 zwojach na cal. Płytka pełnoprofilowa toczy boki i oba zaokrąglenia w tym samym cyklu, więc gwint dostaje pełny zarys bez osobnej obróbki wałka.
Dla gwintu G 1 w klasie A średnica zewnętrzna wynosi 32,889–33,249 mm, a podziałowa 31,590–31,770 mm (ISO 228-1). Wałek toczysz wcześniej z niewielkim naddatkiem. Za mała średnica zostawi wierzchołki bez obróbki, a zarys wyjdzie za płytki. Gotowy gwint sprawdź sprawdzianem pierścieniowym albo nakrętką.
Ta płytka
Pełny profil 16 ER 11 W
Płytka toczy boki oraz zaokrąglone dno i wierzchołki gwintu o 11 zwojach na cal. Zaokrąglenia powstają w tym samym cyklu co boki, więc zarys jest powtarzalny w serii.
Wybór: seria gwintów jednego skoku.
Porównanie
Profil częściowy, np. 16 ER AG55
Płytka obrabia boki i dno rowka w zakresie od 48 do 8 zwojów na cal. Wierzchołków nie dotyka: zostaje na nich średnica wytoczona wcześniej.
Wybór: krótkie serie i różne skoki.
Jak gwintuje płytka 16 ER 11 W – przejścia, posuw i parametry
Posuw 2,309 mm (11 zwojów na cal) na obrót i 7–14 coraz płytszych przejść
Schemat poglądowy: płytka w prawej oprawce SER przed osią tokarki. Złoty kolor wyróżnia płytkę.
Jeden obrót wrzeciona – 2,309 mm posuwu
Wałek obraca się, a płytka przesuwa się wzdłuż osi o 2,309 mm na każdy obrót wrzeciona. W typowym ustawieniu prawa płytka pracuje w stronę uchwytu i toczy gwint prawy. W ostatnich przejściach jej boczne krawędzie docinają wierzchołki na średnicę gwintu.
Schemat poglądowy przejść dla gwintu G 1. Linie pokazują kolejne położenia ostrza.
Kolejne przejścia do głębokości 1,48 mm
Głębokość 1,48 mm płytka osiąga w 7–14 przejściach (wartość interpolowana z tabeli producenta); na początek przyjmij 10. Pierwsze przejście zbiera najwięcej materiału, ostatnie 0,05–0,08 mm. Dosuw prowadź po flance, pod kątem nieco mniejszym niż 27,5°, czyli połowa kąta zarysu: płytka skrawa wtedy głównie jednym bokiem.
Na końcu gwintu przy odsadzeniu zrób rowek wyjazdowy o szerokości co najmniej 2,5 mm i głębokości co najmniej 1,48 mm.
Prędkość skrawania gatunku MTA
Gatunek MTA to węglik submikronowy z powłoką PVD TiAlN do stali, stali nierdzewnych i żeliwa. Prędkości z tabeli dotyczą toczenia gwintu.
| Materiał obrabiany | Prędkość skrawania vc [m/min] |
|---|---|
| P Stal niestopowa, staliwo, stal automatowa | 120–180 |
| P Stal niskostopowa i staliwo (do 5% dodatków) | 80–130 |
| P Stal wysokostopowa i narzędziowa | 60–80 |
| M Stal nierdzewna i staliwo nierdzewne | 90–130 |
| K Żeliwo szare | 120–130 |
| K Żeliwo sferoidalne i ciągliwe | 100–130 |
Obroty i posuw dla G 1
Skok P mierzymy wzdłuż osi między odpowiadającymi sobie punktami sąsiednich zwojów.
Na jeden obrót wrzeciona płytka przesuwa się o skok: fn = P = 2,309 mm/obr.
Przykład: G 1 w stali niskostopowej, vc = 100 m/min
n = 1000 × vc / (π × d) = 1000 × 100 / (π × 33,249) ≈ 960 obr./min
vf = n × P = 960 × 2,309
2217 mm/min
prędkość posuwu
d – średnica gwintu (33,249 mm), n – obroty wrzeciona, vc – prędkość skrawania ze środka zakresu w tabeli, vf – prędkość posuwu.
Kąt wzniosu linii śrubowej β liczysz ze wzoru tg β = P / (π × d), gdzie P to skok, a d średnica gwintu. Dla G 1: 2,309 / (π × 33,249) = 0,022, czyli β ≈ 1,27°. Standardowe podkładki oprawek gwintowych pochylają płytkę o 1–1,5°, więc przy tym gwincie nie trzeba ich wymieniać.
Gwinty o 11 zwojach na cal – G 1 do G 6
Jedna płytka, wszystkie gwinty rurowe G o tej liczbie zwojów
Średnice wałków w jednej skali. Zarys zęba i głębokość gwintu są takie same na każdym.
Liczba zwojów na cal i zarys zęba nie zależą od średnicy. Głębokość gwintu o 11 zwojach na cal wynosi zawsze 1,48 mm, zarówno dla G 1, jak i dla G 6. Średnicę gwintu wyznacza obrabiany wałek, a nie płytka.
Płytką 16 ER 11 W wykonasz każdy gwint rurowy G o 11 zwojach na cal według ISO 228-1, czyli rozmiary od G 1 do G 6. Ten sam zarys 55° mają gwinty Whitwortha BSW i BSF o tej samej liczbie zwojów na cal.
| Rodzaj gwintu 55° | Rozmiary o 11 zwojach na cal |
|---|---|
| Gwinty rurowe GISO 228-1, uszczelnienie poza gwintem | G 1G 1 1/8G 1 1/4G 1 1/2G 1 3/4G 2G 2 1/4G 2 1/2G 2 3/4G 3G 3 1/2G 4G 4 1/2G 5G 5 1/2G 6 |
| Whitworth BSWgwint zwykły, B.S. 84 | 5/8" |
| Whitworth BSFgwint drobny, B.S. 84 | 7/8" |
Złotym polem wyróżniony G 1 – gwint z rysunków i przykładu obliczeń w tym opisie.
Dekoder oznaczenia 16 ER 11 W – człon po członie
Rozmiar, strona pracy, liczba zwojów, zarys i gatunek w symbolu płytki, dobór oprawki
Wymiary według katalogów płytek tego standardu. Szczegół naroża w powiększeniu.
Wymiary płytki 16 ER 11 W
Rozmiar 16 to krawędź o długości 16 mm i okrąg wpisany IC 9,525 mm, czyli 3/8 cala; nie średnica gwintu. Wymiary X = 1,1 mm i Y = 1,5 mm podają położenie wierzchołka ostrza względem boków płytki. Naroże odwzorowuje zarys Whitwortha: kąt 55° i zaokrąglenia o promieniu 0,137 skoku.
16
Rozmiar płytki
Krawędź 16 mm, IC 9,525 mm.
E
Gwint zewnętrzny
Toczenie na wałkach i czopach.
R
Wykonanie prawe
Oprawka SER, posuw w stronę uchwytu.
11
Zwoje na cal
11 zwojów na cal, skok 2,309 mm.
W
Zarys Whitwortha
Kąt 55°, pełny profil, zaokrąglone dno.
MTA
Gatunek węglika
Submikronowy, PVD TiAlN, P20–P40 i K20–K30.
Tylko 11 zwojów na cal i gwint zewnętrzny
Zarys płytki pasuje do jednego skoku (liczby zwojów na cal). Przy innym posuwie boki płytki nie pokryją się z bokami zwoju i gwint wyjdzie zniekształcony. Gwint wewnętrzny ma inną głębokość i promienie, dlatego wymaga płytki wewnętrznej w oprawce wewnętrznej.
Płytkę do toczenia gwintów mocujesz w prawych oprawkach zewnętrznych SER na płytki rozmiaru 16, np. SER 1616 H16, SER 2020 K16 lub SER 2525 M16. Płytka zewnętrzna prawa pracuje tylko w oprawce zewnętrznej prawej.
Płytka do gwintów calowych 16 ER 11 W kończy gwint o 11 zwojach na cal razem z zaokrąglonymi wierzchołkami. Jedną płytką wykonasz gwinty rurowe G 1 do G 6, zawsze z tą samą głębokością 1,48 mm. Sprawdzi się w seriach złączek i armatury z gwintem G.
16 ER 11 W – pytania o dobór i zastosowanie
Najważniejsze informacje przed wyborem płytki
Wykonasz gwinty rurowe G zewnętrzne o 11 zwojach na cal: G 1 do G 6 oraz gwinty Whitwortha o tej samej liczbie zwojów.
Tak. Pełny profil zaokrągla wierzchołki zwojów na średnicy zewnętrznej, np. dla G 1 w klasie A na wymiar 32,889–33,249 mm. Wałek wystarczy wcześniej wytoczyć z niewielkim naddatkiem.
Głębokość zarysu Whitwortha wynosi 0,6403 skoku, czyli 1,48 mm przy 11 zwojach na cal (skok 2,309 mm). Jest taka sama dla każdego gwintu G o tej liczbie zwojów.
Do prawych oprawek zewnętrznych SER na płytki rozmiaru 16, np. SER 1616 H16, SER 2020 K16, SER 2525 M16 lub SER 3232 P16.
Zwykle od 7 do 14 przejść; na początek przyjmij 10. Zakres to wartość interpolowana z tabeli producenta dla sąsiednich skoków.
