  • Płytka do gwintów metrycznych 1,75 mm 16 ER MTA Horn - nr. 1
  • Płytka do gwintów metrycznych 1,75 mm 16 ER MTA Horn - nr. 2

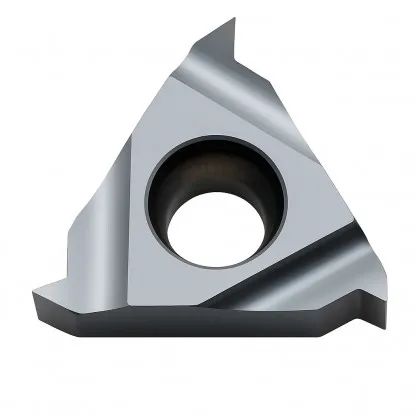

Płytka 16 ER 1,75 ISO MTA Horn

Horn Horn
0000012695
22,14 zł brutto

Cena netto: 18,00 zł

Wysyłamy w 24h
w magazynie > 10 szt.
w magazynie > 10 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne płytki do gwintów metrycznych zewnętrznych 1,75 mm

Dane techniczne
Długość boku L 16 mm
Profil gwintu 60 stopni
Typ płytki Gwint Metryczny Zewnętrzny Prawy / Wewnętrzny lewy
Zakres skoków gwintu P 1,75 mm
Zastosowanie M12
Profil gwintu pełny ISO
Gatunek węglika MTA Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych
płytka do gwintów wymiary

Płytka pełno profilowa do gwintów M12 skok 1,75 mm MTA

Płytka do gwintów 16 ER 1,75 ISO MTA to narzędzie z kompletnym profilem metrycznym wykonane z węglika spiekanego gatunku MTA do toczenia gwintów o skoku 1,75 mm na tokarce. Płytka do gwintów metrycznych zewnętrznych prawych z pełnym zarysem zgodnym z normą ISO wykonuje standardowy gwint M12 oraz wszystkie inne o identycznym parametrze skoku. To narzędzie wycina kompletny profil gwintu o kącie 60 stopni włącznie z wierzchołkami zwojów i wyrównaniem średnicy zewnętrznej w pojedynczej operacji bez wymagania dodatkowych przejść wykańczających. Węglik gatunku MTA charakteryzuje się dobrą odpornością na ścieranie oraz stabilnością wymiarową krawędzi przy obróbce materiałów stalowych w warunkach produkcji wielkoseryjnej i jednostkowej.

Najważniejsze zalety płytki 16 ER 1,75 MTA

  • Kompletny profil ISO dla skoku 1,75 mm – wycina gotowy gwint M12 z wykończonymi wierzchołkami eliminując dodatkowe operacje
  • Nacinanie wraz z wyrównaniem średnicy – dedykowana płytka nacina boki gwintu 60 stopni, tworzy wierzchołki zwojów i wyrównuje średnicę nominalną jednocześnie
  • Gatunek węglika MTA o dobrej trwałości – materiał narzędziowy zapewniający stabilność procesu skrawania i odpowiednią żywotność przy gwintowaniu stali konstrukcyjnych
  • Uniwersalność zastosowania – montaż płytek zewnętrznych prawych 16 ER i wewnętrznych lewych 16 IR po zastosowaniu odpowiedniego noża tokarskiego
  • Norma ISO dla wymienności – konstrukcja pełno profilowa zapewnia zgodność z nakrętkami klasy tolerancji 6H oraz powtarzalność wymiarową w produkcji

Narzędzie wykorzystywane w produkcji mechanicznej oraz warsztatach serwisowych wykonujących gwinty M12 standardowe oraz drobnozwojne o tym parametrze skoku. Sprawdza się w obróbce elementów konstrukcyjnych, części maszynowych oraz w produkcji seryjnej gdzie kluczowa jest powtarzalność procesu gwintowania. Węglik MTA gwarantuje odpowiednią żywotność narzędzia przy gwintowaniu różnych gatunków stali w warunkach warsztatowych. Idealna do zakładów wykorzystujących tokarki CNC i konwencjonalne gdzie liczy się eliminacja dodatkowych operacji wykańczających oraz skrócenie czasu cyklu obróbki gwintów metrycznych średnich średnic.

Parametry skrawania dla płytki zewnętrznej prawej 16 ER skok 1,75 mm Horn

Symbol ISOMateriałPrędkość skrawania Vc [m/min]
P Stal 50-180
M Stal nierdzewna 50-90
K Żeliwo 65-120
N Aluminium i materiały nieżelazne 90-180

Liczba zalecanych przejść w zależności od skoku gwintu

Skok mm [TPI zwoje]1,75
Liczba przejść 9-12

Najczęściej zadawane pytania

1. Z jakimi oprawkami współpracuje płytka 16 ER 1,75 ISO MTA?

Płytka pasuje do noży zewnętrznych prawych z gniazdem typu 16 ER serii SER. Dodatkowo to samo narzędzie może być zastosowane w wytaczakach lewych wewnętrznych posiadających gniazdo 16 IR serii SIR, co umożliwia gwintowanie zarówno wałków zewnętrznych jak i otworów wewnętrznych z wykorzystaniem jednego narzędzia skrawającego o skoku 1,75 mm.

2. Do jakich konstrukcji gwintowych przeznaczona jest płytka 1,75 ISO?

Narzędzie wykonuje standardowy gwint M12 ze skokiem 1,75 mm oraz wszelkie inne konstrukcje gwintowe o tym parametrze. Kompletny profil według normy ISO wycina gotowy gwint z ukształtowanymi wierzchołkami oraz wyrównaną średnicą zewnętrzną spełniającą wymagania standardów międzynarodowych dla połączeń gwintowych.

3. Jak wyliczyć głębokość nacinania dla gwintu 1,75 mm?

H1 - Wysokość zarysu gwintu podana w [mm] || P - skok gwintu podany w [mm]
H1 [mm] = 0,6134 × P
Dla gwintu o skoku 1,75 mm: H1 = 0,6134 × 1,75 = 1,07 mm
