Opis
Dane techniczne płytki do gwintów metrycznych zewnętrznych 1,75 mm
| Dane techniczne | |
|---|---|
| Długość boku L | 16 mm |
| Profil gwintu | 60 stopni |
| Typ płytki | Gwint Metryczny Zewnętrzny Prawy / Wewnętrzny lewy |
| Zakres skoków gwintu P | 1,75 mm |
| Zastosowanie | M12 |
| Profil gwintu | pełny ISO |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |

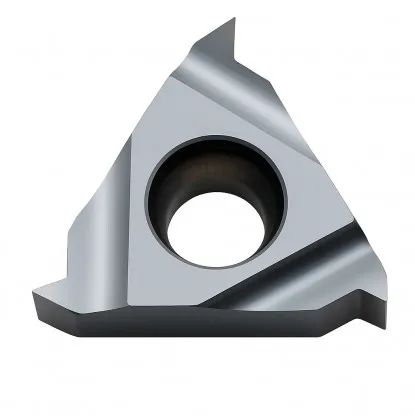

Płytka do gwintu M12 skok 1,75 mm BMA
Płytka do gwintów 16 ER 1,75 ISO BMA to precyzyjne narzędzie tokarskie z pełnym profilem metrycznym wykonane z węglika gatunku BMA do gwintowania o skoku 1,75 mm. Płytka do gwintów metrycznych zewnętrznych prawych z kompletnym zarysem ISO nacina standardowy gwint M12 oraz każdy inny o tym parametrze skoku. Narzędzie wycina kompletny profil gwintu o kącie 60 stopni wraz z wierzchołkami zwojów oraz wyrównaniem średnicy nominalnej w jednej operacji eliminując konieczność dodatkowych przejść wykańczających. Gatunek węglika BMA charakteryzuje się wysoką odpornością na zużycie oraz stabilnością krawędzi skrawającej przy obróbce materiałów stalowych w produkcji seryjnej na tokarkach konwencjonalnych i CNC.
Najważniejsze zalety płytki 16 ER 1,75 ISO BMA
- Pełny profil dedykowany 1,75 mm – nacina gotowy gwint M12 z ukształtowanymi wierzchołkami bez potrzeby dodatkowego gratowania
- Nacinanie wraz z wyrównaniem średnicy – dedykowana płytka nacina boki gwintu 60 stopni, tworzy wierzchołki zwojów i wyrównuje średnicę nominalną jednocześnie
- Węglik BMA dla trwałości – gatunek zapewniający wysoką odporność na ścieranie i stabilność procesu przy gwintowaniu stali konstrukcyjnych oraz stopowych
- Możliwość wymiany oprawek – użycie w nożach prawych zewnętrznych 16 ER oraz wytaczakach lewych wewnętrznych 16 IR po zastosowaniu odpowiedniej oprawki
- Standard metryczny ISO – pełno profilowa konstrukcja gwarantuje wymienność z nakrętkami tolerancji 6H oraz zgodność z normami międzynarodowymi dla połączeń gwintowych
To narzędzie stosowane w zakładach produkcyjnych oraz warsztatach mechanicznych wykonujących standardowe gwinty M12 oraz drobnozwojne o skoku 1,75 mm. Płytka sprawdza się w produkcji elementów maszynowych, konstrukcji mechanicznych oraz w seriach produkcyjnych gdzie wymagana jest wysoka powtarzalność wymiarowa. Gatunek węglika BMA zapewnia długą żywotność narzędzia przy obróbce różnorodnych gatunków stali. Doskonała do produkcji seryjnej na tokarkach CNC oraz konwencjonalnych gdzie kluczowa jest jakość gwintów metrycznych oraz wydajność procesu gwintowania bez dodatkowych operacji wykańczających wierzchołki zwojów.
Parametry skrawania dla płytki zewnętrznej prawej 16 ER skok 1,75 mm
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm [TPI zwoje] | 1,75 |
|---|---|
| Liczba przejść | 9-12 |
Najczęściej zadawane pytania
1. Jakie oprawki są kompatybilne z płytką 16 ER 1,75 ISO BMA?
Narzędzie montowane jest w nożach tokarskich zewnętrznych prawych wyposażonych w gniazdo standardu 16 ER. Jednocześnie ta sama płytka współpracuje z wytaczakami wewnętrznymi lewymi z gniazdem 16 IR, co pozwala na gwintowanie zarówno powierzchni zewnętrznych wałków jak i wewnętrznych otworów z wykorzystaniem jednego narzędzia skrawającego o skoku 1,75 mm.
2. Które gwinty metryczne wykonasz płytką 1,75 ISO BMA?
Płytka przeznaczona jest do standardowego gwintu M12 o skoku 1,75 mm i wszystkich innych konstrukcji gwintowych metrycznych zachowujących ten parametr skoku. Kompletny profil zgodny z normą ISO nacina gotowy gwint z wykończonymi wierzchołkami oraz wyrównaną średnicą zewnętrzną spełniającą wymogi standardów dla połączeń.
3. Jaka jest wysokość profilu gwintu o skoku 1,75 mm?
H1 - Wysokość zarysu gwintu podana w [mm] || P - skok gwintu podany w [mm]
H1 [mm] = 0,6134 × P
Dla gwintu o skoku 1,75 mm: H1 = 0,6134 × 1,75 = 1,07 mm
