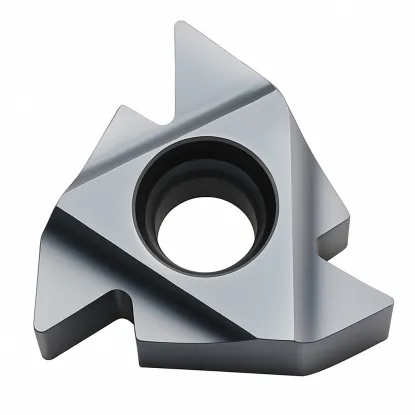

Płytka 16 IR AG55 BMA Fanar
54,12 zł brutto
Cena netto: 44,00 zł
Opis
Płytka do gwintów calowych wewnętrznych 16 IR AG55 BMA
Dane techniczne płytki o profilu częściowym do gwintów od 48 do 8 zwojów na cal
| Dane techniczne | |
|---|---|
| Oznaczenie | 16 IR AG55 BMA |
| Rodzaj | płytka do gwintu wewnętrznego, prawa |
| Profil | częściowy (niepełny), kąt 55° |
| Zwoje na cal | 48–8 |
| Zakres skoków | 0,53–3,17 mm |
| Promień naroża | 0,07 mm |
| Rozmiar płytki | 16: krawędź 16 mm, IC 9,525 mm |
| Krawędzie skrawające | 3 |
| Oprawki | prawe wewnętrzne SIR rozmiaru 16, otwór od Ø16 mm, zastępczo lewe zewnętrzne SEL 16 |
| Gatunek | BMA: węglik submikronowy, PVD TiAlN |
Kąt zarysu55°
Zakres skoków0,53–3,17 mm
Zwoje na cal48–8
OprawkiSIR 16
Płytka do gwintów calowych wewnętrznych 16 IR AG55 BMA toczy gwinty wewnętrzne o kącie zarysu 55° i od 48 do 8 zwojów na cal. Jedną płytką wykonasz gwinty rurowe G od G 1/2 do G 6 oraz gwinty Whitwortha BSW i BSF z tego zakresu w otworach od Ø16 mm. Pracuje w prawych wytaczakach SIR rozmiaru 16, a zastępczo także w lewych oprawkach zewnętrznych SEL 16. Ma trzy naroża: po zużyciu ostrza obracasz płytkę na kolejne.
Jak gwintuje płytka 16 IR AG55 – obrót, posuw i przejścia
Posuw równy skokowi i kilka coraz płytszych przejść
Schemat poglądowy: płytka w prawym wytaczaku SIR w otworze detalu. Złoty kolor wyróżnia płytkę.
Jeden obrót wrzeciona – jeden skok gwintu
Detal obraca się, a wytaczak z płytką przesuwa się wzdłuż osi otworu. Na każdy obrót wrzeciona przesuw wynosi dokładnie jeden skok, np. 1,814 mm przy gwincie G 1/2. W typowym ustawieniu prawa płytka pracuje w stronę uchwytu i toczy gwint prawy.
Płytka AG55 nie dotyka wierzchołków zwojów. Zostaje na nich średnica otworu wytoczona przed gwintowaniem, dlatego jej wymiar decyduje o gotowym gwincie.
Schemat poglądowy przejść dla gwintu G 1/2 (skok 1,814 mm). Linie 1–6 pokazują kolejne położenia ostrza.
Kolejne przejścia pogłębiają zarys
Płytka gwintująca nie wycina gwintu jednym ruchem. W każdym przejściu wchodzi głębiej, a zbierana warstwa maleje od pierwszego do ostatniego przejścia. Ostatnie przejście zbiera ok. 0,05–0,08 mm; cieńsza warstwa gniecie materiał zamiast go skrawać.
Dosuw prowadź po flance, pod kątem nieco mniejszym niż 27,5°, czyli połowa kąta zarysu. Płytka skrawa wtedy głównie jednym bokiem, a wiór schodzi w jedną stronę. Wąski wierzchołek AG55 schodzi głębiej niż dno gwintu Whitwortha: przy G 1/2 ok. 1,37 mm zamiast 1,16 mm. Dosuw zakończ, gdy sprawdzian trzpieniowy albo śruba wchodzi w gwint.
Prędkość skrawania, obroty i liczba przejść
Gatunek BMA to węglik submikronowy z powłoką PVD TiAlN. Obrabia stale, stale nierdzewne i żeliwa. Prędkości z tabeli dotyczą toczenia gwintu tą płytką.
| Materiał obrabiany | Prędkość skrawania vc [m/min] |
|---|---|
| P Stal niestopowa, staliwo, stal automatowa | 120–180 |
| P Stal niskostopowa i staliwo (do 5% dodatków) | 80–130 |
| P Stal wysokostopowa i narzędziowa | 60–80 |
| M Stal nierdzewna i staliwo nierdzewne | 90–130 |
| K Żeliwo szare | 120–130 |
| K Żeliwo sferoidalne i ciągliwe | 100–130 |
Liczbę przejść dobierz do skoku. Zacznij od środka zakresu, a w materiale twardszym dodaj przejścia.
| Zwoje na cal | 48 | 28 | 19 | 14 | 11 | 8 |
|---|---|---|---|---|---|---|
| Skok P [mm] (odpowiednik) | 0,53 | 0,91 | 1,34 | 1,81 | 2,31 | 3,17 |
| Liczba przejść | 3–6 | 4–8 | 6–10 | 9–12 | 7–14 | 8–17 |
Dla 28, 19 i 11 zwojów na cal liczba przejść interpolowana z tabeli producenta.
Obroty i posuw dla G 1/2
Skok P mierzymy wzdłuż osi między odpowiadającymi sobie punktami sąsiednich zwojów.
Na jeden obrót wrzeciona płytka przesuwa się o skok: fn = P = 1,814 mm/obr.
Przykład: G 1/2 w otworze w stali niskostopowej, vc = 100 m/min
n = 1000 × vc / (π × d) = 1000 × 100 / (π × 20,955) ≈ 1520 obr./min
vf = n × P = 1520 × 1,814
2758 mm/min
prędkość posuwu
d – średnica gwintu (20,955 mm), n – obroty wrzeciona, vc – prędkość skrawania ze środka zakresu w tabeli, vf – prędkość posuwu.
Uniwersalny profil 55° – od 48 do 8 zwojów na cal
Jeden kąt zarysu, wiele gwintów rurowych i Whitwortha
28 zwojów na cal
14 zwojów na cal – G 1/2
8 zwojów na cal – BSW 1"
Trzy gwinty w tej samej skali. W każdym rowku pracuje ten sam wierzchołek płytki: kąt 55°, promień 0,07 mm.
Uniwersalna płytka 55° ma wierzchołek o promieniu 0,07 mm. Mieści się on w rowku gwintu o 28 zwojach na cal i w rowku o 8 zwojach na cal. Liczbę zwojów wyznacza posuw tokarki, a głębokość – dosuw w kolejnych przejściach. Dlatego jedna płytka obsługuje każdy gwint 55° z tego zakresu.
Kąt 55° mają gwinty rurowe G według ISO 228-1 i gwinty Whitwortha. Płytka wykona więc gwinty G od G 1/2 do G 6, gwinty BSW 7/8" i 1" oraz BSF 3/4" i 7/8", w otworach od Ø16 mm. Przy krótkich seriach zastępuje to kilka płytek pełnoprofilowych, z których każda pasuje do jednej liczby zwojów na cal.
| Zwoje na cal | 14 | 11 | 9 | 8 |
|---|---|---|---|---|
| Gwint rurowy G | G 1/2, G 5/8, G 3/4, G 7/8 | G 1, G 1 1/8, G 1 1/4, G 1 1/2, G 1 3/4, G 2, G 2 1/4, G 2 1/2, G 2 3/4, G 3, G 3 1/2, G 4, G 4 1/2, G 5, G 5 1/2, G 6 | — | — |
| Gwint BSW | — | — | 7/8" | 1" |
AG55 a płytka pełnoprofilowa – czym się różnią
Wierzchołek gwintu, zakres skoków i promień dna
Ta płytka
Profil częściowy 16 IR AG55
Płytka obrabia boki i dno rowka w zakresie od 48 do 8 zwojów na cal. Wierzchołków nie dotyka: zostaje na nich średnica wytoczona wcześniej.
Wybór: krótkie serie i różne skoki.
Porównanie
Pełny profil, np. 16 IR 14 W
Płytka toczy boki oraz zaokrąglone dno i wierzchołki gwintu o 14 zwojach na cal. Zaokrąglenia powstają w tym samym cyklu co boki, więc zarys jest powtarzalny w serii.
Wybór: seria gwintów jednego skoku.
| Cecha | 16 IR AG55 | Pełny profil W |
|---|---|---|
| Zakres skoku | od 48 do 8 zwojów na cal | jedna liczba zwojów, np. 14 |
| Wierzchołek gwintu | średnica otworu wytoczona wcześniej | toczony razem z bokami |
| Przygotowanie otworu | średnica na wymiar gwintu | średnica z niewielkim naddatkiem |
| Promień naroża | 0,07 mm | zgodny z zarysem Whitwortha danego skoku |
| Głębokość rowka przy G 1/2 | ok. 1,37 mm, głębiej niż zarys Whitwortha | 1,16 mm, jak zarys Whitwortha |
| Płytki na 48–8 zwojów na cal | 1 | po jednej na każdy skok |
Płytka pełnoprofilowa kończy gwint razem z wierzchołkami, więc zarys łatwiej utrzymać w serii. AG55 zostawia wierzchołki takie, jaką średnicę otworu przygotujesz. Jej wąskie naroże daje też ostrzejsze dno zwoju niż zarys Whitwortha.
Otwór i dno gwintu przy płytce AG55
Przed gwintowaniem wytocz otwór na wymiar gwintu, np. G 1/2: otwór 18,631–19,172 mm. Naroże o promieniu 0,07 mm daje dno ostrzejsze niż zarys Whitwortha, który zaokrągla dno promieniem 0,137 skoku (0,25 mm przy G 1/2). Gdzie liczy się pełny zarys, wybierz płytkę pełnoprofilową W na daną liczbę zwojów.
Dekoder oznaczenia 16 IR AG55 – człon po członie
Rozmiar, strona pracy, profil i gatunek w symbolu płytki, dobór oprawki
Wymiary według katalogów płytek tego standardu. Szczegół naroża w powiększeniu.
Wymiary płytki 16 IR AG55
Liczba 16 oznacza rozmiar płytki: krawędź o długości 16 mm i okrąg wpisany IC 9,525 mm, czyli 3/8 cala. Nie jest to średnica gwintu. Wymiary X = 1,2 mm i Y = 1,7 mm podają położenie wierzchołka ostrza względem boków płytki. Naroże ma kąt 55° i promień 0,07 mm.
16
Rozmiar płytki
Krawędź 16 mm, IC 9,525 mm.
I
Gwint wewnętrzny
Toczenie w otworach wytaczakiem.
R
Wykonanie prawe
Wytaczak SIR, posuw w stronę uchwytu.
AG55
Profil częściowy 55°
Od 48 do 8 zwojów na cal.
BMA
Gatunek węglika
Submikronowy, PVD TiAlN, P20–P40 i K20–K30.
Płytkę do toczenia gwintów mocujesz w prawych wytaczakach SIR na płytki rozmiaru 16, np. SIR 0013 M16, SIR 0016 P16 lub SIR 0020 P16. Kształt płytki jest taki sam jak płytki zewnętrznej lewej 16 EL, dlatego zastępczo zamocujesz ją w lewej oprawce zewnętrznej SEL 16 i wytoczysz nią gwint na wałku. Do stałej pracy na wałkach przeznaczone są płytki zewnętrzne. Standardowa podkładka pochyla płytkę o 1–1,5° pod kąt wzniosu gwintu. Wymiany podkładki wymaga dopiero duży skok na małej średnicy.
Płytka do gwintów calowych wewnętrznych 16 IR AG55 BMA łączy w jednym ostrzu gwinty od 48 do 8 zwojów na cal o kącie 55°. Przyda się tam, gdzie powstają krótkie serie różnych gwintów rurowych G i Whitwortha. Wymaga otworu przygotowanego wcześniej, a w zamian nie potrzebuje osobnej płytki na każdy skok.
16 IR AG55 – pytania o dobór i zastosowanie
Najważniejsze informacje przed wyborem płytki
Wykonasz gwinty wewnętrzne o kącie 55° od 48 do 8 zwojów na cal w otworach od Ø16 mm: gwinty rurowe G od G 1/2 do G 6, gwinty Whitwortha BSW od 7/8" do 1" oraz BSF od 3/4" do 7/8".
Wytocz otwór na wymiar gwintu, np. G 1/2: otwór 18,631–19,172 mm. Płytka wytoczy boki i dno, a wierzchołki zostaną na tej średnicy.
Do prawych wytaczaków SIR na płytki rozmiaru 16, np. SIR 0013 M16 (otwór od Ø16 mm), SIR 0016 P16 (od Ø19 mm), SIR 0020 P16 (od Ø24 mm) lub SIR 0025 R16 (od Ø29 mm). Ma ten sam kształt co płytka zewnętrzna lewa 16 EL, więc zastępczo pasuje też do lewych oprawek zewnętrznych SEL 16.
Liczba przejść rośnie ze skokiem: 4–8 przy 28 zwojach na cal, 9–12 przy 14 zwojach na cal i 8–17 przy 8 zwojach na cal. Zacznij od środka zakresu, a w materiale twardszym dodaj przejścia. Część wartości interpolowano z tabeli producenta.
To rozmiar płytki: krawędź o długości 16 mm i okrąg wpisany 9,525 mm (3/8 cala). Średnicę gwintu wyznacza otwór w detalu, dlatego płytką 16 IR AG55 toczysz zarówno G 1/2, jak i G 2.
