Płytka do gwintów metrycznych zewnętrznych 5 mm 22 ER HTA Horn - nr. 1
search
  • Płytka do gwintów metrycznych zewnętrznych 5 mm 22 ER HTA Horn - nr. 1
  • Płytka do gwintów metrycznych zewnętrznych 5 mm 22 ER HTA Horn - nr. 2
  • Płytka do gwintów metrycznych zewnętrznych 5 mm 22 ER HTA Horn - nr. 3

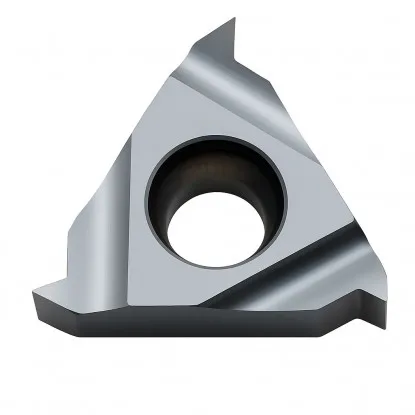

Płytka 22 ER 5 ISO HTA Horn

Horn Horn
14914
40,59 zł brutto

Cena netto: 33,00 zł

Wysyłamy w 24h
w magazynie 8 szt.
w magazynie 8 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne płytki do gwintów metrycznych 22 ER zewnętrznych 5 mm

Dane techniczne
Długość boku L 22 mm
Profil gwintu 60 stopni
Typ płytki Gwint Metryczny Zewnętrzny Prawy / Wewnętrzny lewy
Zakres skoków gwintu P 5 mm
Przykładowe zastosowanie M48, M52
Profil gwintu pełny ISO
Gatunek węglika MTA Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych
płytka do gwintów wymiary

Płytka do gwintów metrycznych o skoku 5 mm – profesjonalna obróbka ekstremalnych średnic

Płytka do gwintów 22 ER 5 ISO HTA to narzędzie do ekstremalnie dużych średnic. Służy do wykonywania gwintów metrycznych drobnozwojnych zewnętrznych o skoku 5 mm na tokarce. Przeznaczona do gwintów zgodnych z normą ISO, posiada pełny profil 60 stopni.

Płytka może być stosowana zamiennie jako wewnętrzna lewa do gwintów metrycznych. Rozmiar 22 mm zapewnia wyjątkową sztywność przy obróbce największych konstrukcji przemysłowych. Gatunek HTA Horn zapewnia maksymalną odporność na zużycie i niezawodność. Idealna do przemysłu ciężkiego, energetycznego i konstrukcji stalowych wielkogabarytowych.

Najważniejsze zalety płytki 22 ER 5 mm ISO HTA

  • Rozmiar 22 mm zapewnia maksymalną sztywność przy gwintowaniu ekstremalnych średnic
  • Pełny profil gwintu 60 stopni gwarantuje idealną jakość największych gwintów przemysłowych
  • Dedykowana do gwintów ISO o skoku 5 mm
  • Możliwość zamiennego stosowania jako zewnętrzna prawa i wewnętrzna lewa płytka
  • Gatunek HTA Horn zapewnia wyjątkową trwałość w najbardziej wymagających aplikacjach przemysłowych

Płytka wybierana jest przez specjalistów za niezawodność gwintowania drobnozwojnego na tokarce największych konstrukcji przemysłowych. Sprawdzi się podczas produkcji urządzeń energetycznych, platform wiertniczych, konstrukcji mostowych i wytwarzania masywnych elementów gwintowanych. Idealna do zakładów przemysłu ciężkiego, stoczni, hutnictwa i produkcji maszyn wielkogabarytowych. Postaw na rozwiązanie sprawdzone w najtrudniejszych warunkach przemysłowych. Zamów płytkę Horn, która zapewni pewność gwintowania o skoku 5 mm.

Parametry skrawania dla płytki zewnętrznej prawej 22 ER skok 5 mm Horn

Symbol ISOMateriałPrędkość skrawania Vc [m/min]
P Stal 50-180
M Stal nierdzewna 50-90
K Żeliwo 65-120
N Aluminium i materiały nieżelazne 90-180

Liczba zalecanych przejść w zależności od skoku gwintu

Skok mm 5,0
Liczba przejść 10-20

Najczęściej zadawane pytania

1. Do jakich gwintów nadaje się płytka 22 ER 5 ISO HTA?

Płytka jest przeznaczona do gwintów metrycznych drobnozwojnych o skoku 5 mm. Posiada pełny profil z kątem wierzchołkowym 60 stopni zgodny z ISO. Możesz wykonać nią gwinty M48, M52 oraz wszystkie inne o skoku 5mm. Rozmiar 22 mm gwarantuje stabilność przy obróbce ekstremalnie dużych średnic konstrukcji przemysłowych.

2. Dlaczego płytka 22 mm jest niezbędna dla dużych gwintów?

Płytka 22 mm ma masywną konstrukcję zapewniającą maksymalną sztywność układu. Eliminuje drgania przy obróbce największych średnic konstrukcji stalowych. Zapewnia perfekcyjną jakość wykończenia i bezpieczeństwo procesu gwintowania. Niezbędna w przemyśle ciężkim, energetycznym i konstrukcjach wielkogabarytowych wymagających najwyższej precyzji.

3. Czy płytka może być stosowana do gwintów wewnętrznych?

Tak, płytka 22 ER 5 ISO HTA może być stosowana zamiennie. Działa jako wewnętrzna lewa płytka do gwintowania ekstremalnie dużych gwintów metrycznych. Wymaga odpowiedniej oprawki 22 mm i precyzyjnego ustawienia narzędzia tokarskiego. To czyni ją uniwersalnym rozwiązaniem dla gwintowania zewnętrznego i wewnętrznego największych konstrukcji.

4. Jaka jest wysokość zarysu gwintu toczonego

H1 - Wysokość zarysu gwintu podany w [mm] || P - skok gwintu podany w [mm]
H1 [mm]=0,54127*P

Czytaj dalej
