Opis
Dane techniczne płytki do gwintów metrycznych 22 IR wewnętrznych 4,5 mm
| Dane techniczne | |
|---|---|
| Długość boku L | 22 mm |
| Profil gwintu | 60 stopni |
| Typ płytki | Gwint Metryczny Wewnętrzny Prawy/ Zewnętrzny Lewy |
| Zakres skoku gwintu P | 4,5 mm |
| Przykładowe zastosowanie | M42; M45 |
| Profil gwintu | Pełny ISO |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |
Płytka do gwintów metrycznych wewnętrznych o skoku 4,5 mm

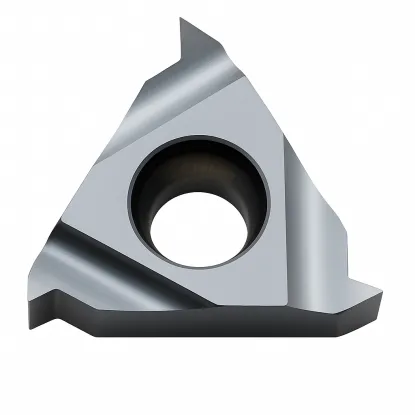

Płytka do gwintów 22 IR 4,5 ISO HTA to narzędzie dla ekstremalnych średnic. Wytwarza gwinty metryczne drobnozwojne wewnętrzne prawe o skoku 4,5 mm na tokarce. Konstrukcja 22 mm oferuje bezprecedensową sztywność przy obróbce masywnych elementów.
Pełny profil 60 stopni zapewnia zgodność z wymaganiami ISO. Specjalna oprawka transformuje narzędzie w konfigurację zewnętrzną lewą. Dedykowane rozwiązanie dla przemysłu wymagającego gwintów w największych konstrukcjach stalowych.
Najważniejsze zalety płytki 22 IR 4,5 mm ISO HTA
- Masywna konstrukcja 22 mm zapewnia niezbędną sztywność dla ekstremalnych średnic
- Pełny profil 4,5 mm dedykowany dla precyzyjnej geometrii dużych gwintów
- Dedykowana oprawka umożliwia zastosowanie jako narzędzie zewnętrzne lewe
Narzędzie stosowane w obróbce największych otworów gwintowanych na tokarce konstrukcji przemysłowych. Budownictwo mostowe, stocznie, energetyka jądrowa to kluczowe branże wykorzystania. Producenci maszyn wielkogabarytowych wymagają niezawodności przy obróbce masywnych komponentów. Wybierz technologię Horn dla pewności wykonania w ekstremalnych warunkach obróbczych.
Parametry skrawania dla płytki wewnętrznej prawej 22 IR skok 4,5 mm
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm | 4,5 |
|---|---|
| Liczba przejść | 10-20 |
Najczęściej zadawane pytania
1. Jakie gwinty można wykonać płytką 22 IR 4,5 ISO HTA?
Płytka obsługuje gwinty metryczne drobnozwojne wewnętrzne o skoku 4,5 mm. Konstrukcja 22 mm dedykowana jest największym średnicom konstrukcji przemysłowych. Zastosowanie w przemyśle ciężkim wymagającym maksymalnej precyzji.
2. Kiedy konieczny jest rozmiar 22 mm?
Płytka 22 mm niezbędna przy gwintowaniu ekstremalnie dużych otworów. Masywna konstrukcja eliminuje wibracje i zapewnia stabilność wymiarową. Większa powierzchnia ostrza wydłuża żywotność w intensywnej eksploatacji. Standardowy wybór dla przemysłu ciężkiego i konstrukcji wielkogabarytowych.
3. Jak wykorzystać płytkę do gwintowania zewnętrznego?
Narzędzie 22 IR wymaga specjalizowanej oprawki zewnętrznej dużego rozmiaru. Konfiguracja lewa możliwa po precyzyjnym ustawieniu geometrii i kątów. Uniwersalność aplikacji zwiększa wartość inwestycji w jedno narzędzie premium. Elastyczność zastosowania w różnych scenariuszach obróbki dużych średnic.
4. Jaka jest wysokość zarysu gwintu toczonego dla tej płytki?
H1 - Wysokość zarysu gwintu podana w mm || P - skok gwintu podany w mm
H1 = 0,54127 * P
W przypadku tego skoku to: H1 = 0,54127 * 4,5 mm = 2,44 mm
