Rozwiertak nastawny 11-12 mm NRZe - Artykuły Techniczne - nr. 1
search
  • Rozwiertak nastawny 11-12 mm NRZe - Artykuły Techniczne - nr. 1
  • Rozwiertak nastawny 11-12 mm NRZe - Artykuły Techniczne - nr. 2
Varel

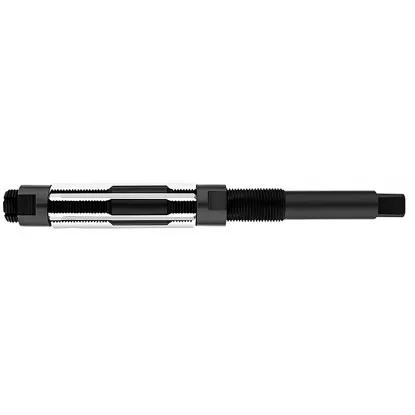

Rozwiertak nastawny 11-12 mm NRZe

Varel Varel
15022
86,10 zł brutto

Cena netto: 70,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Rozwiertak nastawny 11-12 mm – rozwiertak 12 mm z regulacją

Dane techniczne – noże HSS, chwyt z kwadratem pod pokrętło

Dane techniczne
Zakres nastawy11–12 mm
OznaczenieNRZe wg PN
NożeHSS, w skośnych rowkach
Nastawa średnicydwie nakrętki
Średnica chwytu6,0 mm
Kwadrat chwytu5 mm
Długość całkowita135 mm
Długość noży43 mm
Napędpokrętło do gwintowników
Rozwiertak nastawny 11-12 mm NRZe – rysunek wymiarowy, noże HSS, chwyt z kwadratem
Rozwiertak nastawny 11-12 mm NRZe – rysunek wymiarowy, noże HSS, chwyt z kwadratem

Rozwiertak nastawny 11-12 mm NRZe wykańcza otwory od 11 do 12 mm, także pełne 12 mm. Średnicę ustawiasz dwiema nakrętkami, które przesuwają noże ze stali szybkotnącej HSS w skośnych rowkach. Wiertła z chwytem walcowym wg DIN 338 są w ofercie co 0,1 mm, np. 10,9, 11,4 i 11,9 mm. Pod każdą średnicę z zakresu dobierzesz więc wiertło na jedno przejście. Pracujesz ręcznie, pokrętłem do gwintowników nałożonym na kwadrat chwytu.

Producenci przeznaczają rozwiertaki nastawne z nożami do prac naprawczych i montażowych. Przydają się tam, gdzie otwór trzeba dopasować do części, którą masz w ręku. Średnicę ustawiasz wtedy na wymiar części, a nie na typoszereg rozwiertaków stałych.

Który rozmiar wybrać: 11-12 czy 10,5-12 mm

Zakres 11–12 mm mieści się w całości w rozwiertaku 10,5-12 mm. Ten drugi weź, gdy potrzebujesz też otworów od 10,5 do 11 mm. Otwory od 10,25 do 10,5 mm obejmuje rozwiertak 10,25-11 mm, a większe niż 12 mm – rozwiertak 12-13,5 mm. Rozwiertak 11-12 mm ma kwadrat 5 mm i 135 mm długości, a 10,5-12 mm – kwadrat 4,8 mm i 140 mm. Oba obrócisz tym samym pokrętłem nr 1.

Jak działa nastawa średnicy – noże i dwie nakrętki

Budowa rozwiertaka NRZe i pomiar nastawy

Korpus ma na obwodzie skośne rowki, a w każdym siedzi nóż HSS. Noże trzymają z obu stron dwie nakrętki: przednia i tylna. Przesunięcie noży wzdłuż rowków oddala ich krawędzie od osi albo je do niej zbliża. Tak zmienia się średnica skrawania – w zakresie 1 mm, od 11 do 12 mm. Dlatego takie narzędzie nazywa się też rozwiertakiem regulowanym.

Budowa rozwiertaka nastawnego NRZe – noże w skośnych rowkach między przednią i tylną nakrętką
Budowa rozwiertaka nastawnego NRZe – noże w skośnych rowkach między przednią i tylną nakrętką

Nastawa w trzech ruchach

Najpierw poluzuj jedną nakrętkę. Potem dokręcaj drugą – noże przesuną się na nową średnicę. Na koniec zablokuj noże, dociągając pierwszą nakrętkę. Główny docisk daje nakrętka tylna, od strony chwytu, a przednią tylko dociągasz. Dokręcaj z wyczuciem. Za duża siła wygina noże na zewnątrz i rozwiertak zaczyna haczyć w otworze.

Jak zmierzyć nastawioną średnicę

Przy parzystej liczbie noży zmierzysz średnicę mikrometrem, przez dwa przeciwległe noże. Przy nieparzystej liczbie naprzeciw noża wypada rowek, więc mikrometr pokaże za mało. Wtedy użyj pierścienia nastawczego albo otworu o znanej średnicy. Wsuń w niego rozwiertak i rozsuwaj noże, aż oprą się o ściankę.

Jak rozwiercać krok po kroku – pokrętło i obrót w prawo

Zasady pracy rozwiertakiem ręcznym nastawnym

Włóż rozwiertak w otwór i lekko dociśnij, żeby noże od razu weszły w ściankę. Pokrętło musi dokładnie pasować do kwadratu, wtedy obracasz płynnie, bez szarpnięć. Oś rozwiertaka ustaw w osi otworu. Przy dłuższym otworze sprawdź ją kątownikiem.

Rozwiercanie ręczne w sześciu krokach

1
Wywierć otwór
Mniejszy od gotowego o 0,05–0,15 mm, np. 11,4 mm pod 11,5 mm.
2
Ustaw średnicę
Poluzuj jedną nakrętkę, przesuń noże drugą, zablokuj pierwszą.
3
Załóż pokrętło
Nałóż je na kwadrat i ustaw rozwiertak w osi otworu.
4
Kręć w prawo
Obracaj płynnie, z lekkim i równym naciskiem.
5
Wyjmij rozwiertak
Nadal kręć w prawo, także gdy noże wychodzą z otworu.
✓
Sprawdź otwór
Za ciasny? Ustaw większą średnicę i przejdź drugi raz.
Zasady według instrukcji producentów rozwiertaków nastawnych.
Rozwiercanie ręczne – rozwiertak nastawny w pokrętle do gwintowników, obrót w prawo
Rozwiercanie ręczne – rozwiertak nastawny w pokrętle do gwintowników, obrót w prawo

Gdy noże wychodzą drugą stroną otworu, opór nagle spada. Zmniejsz wtedy nacisk, ale kręć w tym samym tempie. Inaczej rozwiertak przeskoczy końcówkę otworu i zostawi ją nierówną.

▲
Nigdy nie kręć w lewo

Obrót w lewo w otworze tępi noże i może je wykruszyć. Może też poluzować nakrętkę i rozstroić nastawę. Kręć w prawo także przy wyjmowaniu, inaczej porysujesz ściankę otworu.

Ile materiału zbiera jedno przejście

Naddatek pod rozwiercanie i dobór wiertła

To narzędzie wykańcza otwór, a nie wierci. Zbiera cienką warstwę: od 0,05 do 0,15 mm na średnicy w jednym przejściu. Mniejszy naddatek daje gładszą ściankę. Zbyt mały szkodzi, bo noże zamiast skrawać ocierają się o ściankę i szybciej się tępią. Rysunek pokazuje otwór 11,5 mm po wiertle 11,4 mm.

Naddatek pod rozwiercanie w powiększeniu – otwór po wierceniu i warstwa zbierana przez noże
Naddatek pod rozwiercanie w powiększeniu – otwór po wierceniu i warstwa zbierana przez noże

Obliczenie: otwór 12 mm po wiertle 11,9 mm

Naddatek na średnicy = średnica gotowego otworu 12,0 mm − średnica wiertła 11,9 mm = 0,1 mm. Na każdą ściankę przypada połowa, czyli 0,05 mm. To warstwa cieńsza niż kartka papieru. Rozwiertak ustawiony na 12,0 mm zbierze ją w jednym przejściu.

Otwór gotowy [mm]Wiertło [mm]Naddatek na średnicy [mm]Warstwa na ściance [mm]Przejścia
11,010,90,10,051
11,511,40,10,051
12,011,90,10,051
12,011,80,20,12: nastawa 11,9, potem 12,0

Wiertło 11,8 mm zostawia pod otwór 12 mm naddatek 0,2 mm. Zbierz go w dwóch przejściach: pierwsze ustaw na 11,9 mm, drugie na 12,0 mm. Dwa przejścia, wstępne i na gotowo, dają też najgładszą ściankę. Każde z nich musi jednak zebrać co najmniej 0,05 mm.

Pokrętło i smarowanie – co przygotować

Pokrętło do kwadratu 5 mm i olej według materiału

Pokrętło do gwintowników nr 1

Kwadrat chwytu ma 5 mm, prawie tyle co gwintowniki ręczne M5–M8 z kwadratem 4,9 mm. Pasuje więc to samo pokrętło. Wybierz pokrętło nastawne wg normy DIN 1814, rozmiar nr 1. Obejmuje kwadrat od 2 do 6,3 mm i pasuje do gwintowników M1–M10. Mniejsze pokrętło nr 0 kończy zakres na 5 mm, na samej granicy kwadratu rozwiertaka.

Olej czy na sucho

Materiał obrabianySmarowanie
Stal i staliwoolej do skrawania albo emulsja
Stopy aluminiumolej do skrawania albo emulsja
Żeliwo szare i ciągliwena sucho
Brąz i mosiądzna sucho

Po pracy oczyść rozwiertak z wiórów. Przed przestawieniem noży oczyść też rowki korpusu, żeby noże przesuwały się równo.

Rozwiertak nastawny 11-12 mm NRZe kończy zakres na pełnych 12 mm. Wiertła co 0,1 mm pozwalają przygotować każdy otwór od 11 do 12 mm pod jedno przejście. Noże zbierają wtedy od 0,05 do 0,15 mm na średnicy. Rozwiertak pracuje pokrętłem nr 1, tym samym co gwintowniki M5–M8, zawsze z obrotem w prawo.

Pytania o wiertło, wybór rozmiaru i obsługę

Najczęstsze pytania o rozwiercanie ręczne

Wiertłem 11,9 mm z chwytem walcowym, wg DIN 338. Zostawia ono 0,1 mm naddatku na średnicy, więc rozwiertak ustawiony na 12,0 mm zbierze go w jednym przejściu. Po wiertle 11,8 mm rozwiercaj dwa razy: na 11,9 i na 12,0 mm.

Do otworów od 11 do 12 mm pasują oba. Rozwiertak 10,5-12 mm obejmuje dodatkowo otwory od 10,5 do 11 mm. Rozwiertak 11-12 mm ma kwadrat 5 mm, a 10,5-12 mm – 4,8 mm, i oba pracują pokrętłem nr 1.

W prawo, tak samo jak przy rozwiercaniu. Obrót w prawo chroni noże i ściankę otworu. Utrzymuje też nakrętki w miejscu, więc nastawa się nie zmienia.

Tak, przy bardzo małych obrotach i z obfitym olejem. Przy szybkich obrotach otwór może wyjść większy od nastawy. Najlepszą kontrolę daje praca pokrętłem.
