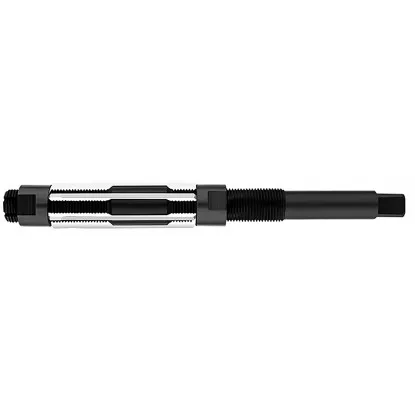

Rozwiertak nastawny 12-13,5 mm NRZe

Varel Varel
15023
86,10 zł brutto

Cena netto: 70,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Rozwiertak nastawny 12-13,5 mm – rozwiertak 13 mm z regulacją

Dane techniczne – noże HSS, chwyt z kwadratem pod pokrętło

Dane techniczne
Zakres nastawy12–13,5 mm
OznaczenieNRZe wg PN
NożeHSS, w skośnych rowkach
Nastawa średnicydwie nakrętki
Średnica chwytu7,2 mm
Kwadrat chwytu5,7 mm
Długość całkowita142 mm
Długość noży43 mm
Napędpokrętło do gwintowników
Rozwiertak nastawny 12-13,5 mm NRZe – rysunek wymiarowy, noże HSS, chwyt z kwadratem
Rozwiertak nastawny 12-13,5 mm NRZe – rysunek wymiarowy, noże HSS, chwyt z kwadratem

Rozwiertak nastawny 12-13,5 mm NRZe wykańcza otwory od 12 do 13,5 mm, w tym pełne 12 i 13 mm. Średnicę ustawiasz dwiema nakrętkami, które przesuwają noże ze stali szybkotnącej HSS w skośnych rowkach korpusu. Pod otwór 13 mm weźmiesz wiertło 12,9 mm z chwytem walcowym, a pod 12 mm – wiertło 11,9 mm. Oba zostawiają naddatek na jedno przejście. Pracujesz ręcznie, pokrętłem do gwintowników nałożonym na kwadrat chwytu.

Producenci przeznaczają rozwiertaki nastawne z nożami do prac naprawczych i montażowych. Przydają się tam, gdzie otwór trzeba dopasować do części, którą masz w ręku. Średnicę ustawiasz wtedy na wymiar części, a nie na typoszereg rozwiertaków stałych.

Który rozmiar wybrać: 12-13,5 mm i sąsiednie

Otwór 12 mm obejmują też rozwiertaki 10,5-12 mm i 11-12 mm. Rozwiertak 12-13,5 mm sięga jednak wyżej, do 13,5 mm. Ma grubszy chwyt, 7,2 mm, i kwadrat 5,7 mm. Od 13,5 mm zakres przejmuje rozwiertak 13,5-15 mm z kwadratem 6,4 mm.

Jak działa nastawa średnicy – noże i dwie nakrętki

Budowa rozwiertaka NRZe i pomiar nastawy

Korpus ma na obwodzie skośne rowki, a w każdym siedzi nóż HSS. Noże trzymają z obu stron dwie nakrętki: przednia i tylna. Przesunięcie noży wzdłuż rowków oddala ich krawędzie od osi albo je do niej zbliża. Tak zmienia się średnica skrawania – w zakresie 1,5 mm, od 12 do 13,5 mm. Dlatego takie narzędzie nazywa się też rozwiertakiem regulowanym.

Budowa rozwiertaka nastawnego NRZe – noże w skośnych rowkach między przednią i tylną nakrętką
Budowa rozwiertaka nastawnego NRZe – noże w skośnych rowkach między przednią i tylną nakrętką

Nastawa w trzech ruchach

Najpierw poluzuj jedną nakrętkę. Potem dokręcaj drugą – noże przesuną się na nową średnicę. Na koniec zablokuj noże, dociągając pierwszą nakrętkę. Główny docisk daje nakrętka tylna, od strony chwytu, a przednią tylko dociągasz. Dokręcaj z wyczuciem. Za duża siła wygina noże na zewnątrz i rozwiertak zaczyna haczyć w otworze.

Jak zmierzyć nastawioną średnicę

Przy parzystej liczbie noży zmierzysz średnicę mikrometrem, przez dwa przeciwległe noże. Przy nieparzystej liczbie naprzeciw noża wypada rowek, więc mikrometr pokaże za mało. Wtedy użyj pierścienia nastawczego albo otworu o znanej średnicy. Wsuń w niego rozwiertak i rozsuwaj noże, aż oprą się o ściankę.

Jak rozwiercać krok po kroku – pokrętło i obrót w prawo

Zasady pracy rozwiertakiem ręcznym nastawnym

Włóż rozwiertak w otwór i lekko dociśnij, żeby noże od razu weszły w ściankę. Pokrętło musi dokładnie pasować do kwadratu, wtedy obracasz płynnie, bez szarpnięć. Oś rozwiertaka ustaw w osi otworu. Przy dłuższym otworze sprawdź ją kątownikiem.

Rozwiercanie ręczne w sześciu krokach

1
Wywierć otwór
Mniejszy od gotowego o 0,05–0,15 mm, np. 12,4 mm pod 12,5 mm.
2
Ustaw średnicę
Poluzuj jedną nakrętkę, przesuń noże drugą, zablokuj pierwszą.
3
Załóż pokrętło
Nałóż je na kwadrat i ustaw rozwiertak w osi otworu.
4
Kręć w prawo
Obracaj płynnie, z lekkim i równym naciskiem.
5
Wyjmij rozwiertak
Nadal kręć w prawo, także gdy noże wychodzą z otworu.
✓
Sprawdź otwór
Za ciasny? Ustaw większą średnicę i przejdź drugi raz.
Zasady według instrukcji producentów rozwiertaków nastawnych.
Rozwiercanie ręczne – rozwiertak nastawny w pokrętle do gwintowników, obrót w prawo
Rozwiercanie ręczne – rozwiertak nastawny w pokrętle do gwintowników, obrót w prawo

Gdy noże wychodzą drugą stroną otworu, opór nagle spada. Zmniejsz wtedy nacisk, ale kręć w tym samym tempie. Inaczej rozwiertak przeskoczy końcówkę otworu i zostawi ją nierówną.

▲
Nigdy nie kręć w lewo

Obrót w lewo w otworze tępi noże i może je wykruszyć. Może też poluzować nakrętkę i rozstroić nastawę. Kręć w prawo także przy wyjmowaniu, inaczej porysujesz ściankę otworu.

Ile materiału zbiera jedno przejście

Naddatek pod rozwiercanie i dobór wiertła

To narzędzie wykańcza otwór, a nie wierci. Zbiera cienką warstwę: od 0,05 do 0,15 mm na średnicy w jednym przejściu. Mniejszy naddatek daje gładszą ściankę. Zbyt mały szkodzi, bo noże zamiast skrawać ocierają się o ściankę i szybciej się tępią. Rysunek pokazuje otwór 12,5 mm po wiertle 12,4 mm.

Naddatek pod rozwiercanie w powiększeniu – otwór po wierceniu i warstwa zbierana przez noże
Naddatek pod rozwiercanie w powiększeniu – otwór po wierceniu i warstwa zbierana przez noże

Obliczenie: otwór 13 mm po wiertle 12,9 mm

Naddatek na średnicy = średnica gotowego otworu 13,0 mm − średnica wiertła 12,9 mm = 0,1 mm. Na każdą ściankę przypada połowa, czyli 0,05 mm. To warstwa cieńsza niż kartka papieru. Rozwiertak ustawiony na 13,0 mm zbierze ją w jednym przejściu.

Otwór gotowy [mm]Wiertło [mm]Naddatek na średnicy [mm]Warstwa na ściance [mm]Przejścia
12,011,90,10,051
12,512,40,10,051
13,012,90,10,051
13,513,40,10,051

Większy naddatek, np. 0,2 mm po wiertle 12,8 mm, zbierz w dwóch przejściach. Pierwsze ustaw na 12,9 mm, drugie na 13,0 mm. Każde z nich musi zebrać co najmniej 0,05 mm.

Pokrętło i smarowanie – co przygotować

Pokrętło do kwadratu 5,7 mm i olej według materiału

Pokrętło do gwintowników nr 1

Kwadrat chwytu ma 5,7 mm, prawie tyle co gwintowniki ręczne M10 z kwadratem 5,5 mm. Pasuje więc to samo pokrętło. Wybierz pokrętło nastawne wg normy DIN 1814, rozmiar nr 1. Obejmuje kwadrat od 2 do 6,3 mm i pasuje do gwintowników M1–M10.

Olej czy na sucho

Materiał obrabianySmarowanie
Stal i staliwoolej do skrawania albo emulsja
Stopy aluminiumolej do skrawania albo emulsja
Żeliwo szare i ciągliwena sucho
Brąz i mosiądzna sucho

Po pracy oczyść rozwiertak z wiórów. Przed przestawieniem noży oczyść też rowki korpusu, żeby noże przesuwały się równo.

Rozwiertak nastawny 12-13,5 mm NRZe obejmuje pełne 12 i 13 mm. Rozwiertak ma 142 mm długości, a jego noże – 43 mm. Pod oba wymiary są w ofercie wiertła mniejsze o 0,1 mm, więc rozwiercasz w jednym przejściu. Kwadrat 5,7 mm obejmuje pokrętło nr 1, to samo co do gwintowników M10. Kręć zawsze w prawo, także przy wyjmowaniu.

Pytania o wiertło, wybór rozmiaru i obsługę

Najczęstsze pytania o rozwiercanie ręczne

Wiertłem 12,9 mm z chwytem walcowym, wg DIN 338. Naddatek wynosi wtedy 0,1 mm na średnicy. Rozwiertak ustawiony na 13,0 mm zbierze go w jednym przejściu.

Tak. Gwintownik ręczny M10 ma kwadrat 5,5 mm, a ten rozwiertak – 5,7 mm. Oba obejmuje pokrętło nr 1, przeznaczone na kwadrat od 2 do 6,3 mm.

W prawo, tak samo jak przy rozwiercaniu. Obrót w prawo chroni noże i ściankę otworu. Utrzymuje też nakrętki w miejscu, więc nastawa się nie zmienia.

Tak, przy bardzo małych obrotach i z obfitym olejem. Przy szybkich obrotach otwór może wyjść większy od nastawy. Najlepszą kontrolę daje praca pokrętłem.
