Rozwiertak nastawny 19,75-21,5 mm NRZe - Artykuły Techniczne - nr. 2
search
  • Rozwiertak nastawny 19,75-21,5 mm NRZe - Artykuły Techniczne - nr. 2
  • Rozwiertak nastawny 19,75-21,5 mm NRZe - Artykuły Techniczne - nr. 3
Varel

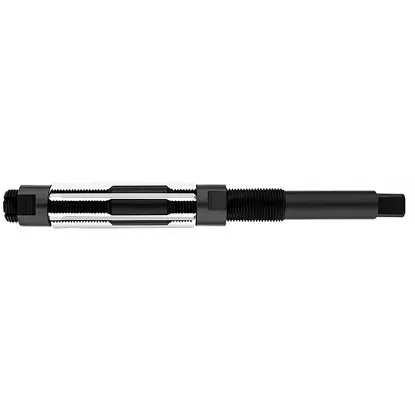

Rozwiertak nastawny 19,75-21,5 mm NRZe

Varel Varel
1262
98,40 zł brutto

Cena netto: 80,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Rozwiertak nastawny 19,75-21,5 mm – rozwiertak 20 i 21 mm z regulacją

Dane techniczne – noże HSS, chwyt z kwadratem pod pokrętło

Dane techniczne
Zakres nastawy19,75–21,5 mm
OznaczenieNRZe wg PN
NożeHSS, w skośnych rowkach
Nastawa średnicydwie nakrętki
Średnica chwytu12,0 mm
Kwadrat chwytu9,6 mm
Długość całkowita190 mm
Długość noży68 mm
Napędpokrętło do gwintowników
Rozwiertak nastawny 19,75-21,5 mm NRZe – rysunek wymiarowy, noże HSS, chwyt z kwadratem
Rozwiertak nastawny 19,75-21,5 mm NRZe – rysunek wymiarowy, noże HSS, chwyt z kwadratem

Rozwiertak nastawny 19,75-21,5 mm NRZe wykańcza otwory od 19,75 do 21,5 mm, w tym pełne 20 i 21 mm. Średnicę ustawiasz dwiema nakrętkami, które przesuwają noże ze stali szybkotnącej HSS w skośnych rowkach korpusu. Wiertła z chwytem walcowym kończą się w ofercie na 20 mm. Większe mają już stożek Morse’a, np. 20,75 mm pod otwór 21 mm. Pracujesz ręcznie, pokrętłem do gwintowników nałożonym na kwadrat chwytu.

Producenci przeznaczają rozwiertaki nastawne z nożami do prac naprawczych i montażowych. Przydają się tam, gdzie otwór trzeba dopasować do części, którą masz w ręku. Średnicę ustawiasz wtedy na wymiar części, a nie na typoszereg rozwiertaków stałych.

Który rozmiar wybrać: 19,75-21,5 mm i sąsiednie

Poniżej 19,75 mm pracuje rozwiertak 18,25-19,75 mm. Otwory od 21 do 21,5 mm obejmuje też rozwiertak 21-24 mm. Ten sięga wyżej, ale ma większy kwadrat: 11 mm wobec 9,6 mm tutaj. Oba obrócisz pokrętłem nr 3.

Jak działa nastawa średnicy – noże i dwie nakrętki

Budowa rozwiertaka NRZe i pomiar nastawy

Korpus ma na obwodzie skośne rowki, a w każdym siedzi nóż HSS. Noże trzymają z obu stron dwie nakrętki: przednia i tylna. Przesunięcie noży wzdłuż rowków oddala ich krawędzie od osi albo je do niej zbliża. Tak zmienia się średnica skrawania – w zakresie 1,75 mm, od 19,75 do 21,5 mm. Dlatego takie narzędzie nazywa się też rozwiertakiem regulowanym.

Budowa rozwiertaka nastawnego NRZe – noże w skośnych rowkach między przednią i tylną nakrętką
Budowa rozwiertaka nastawnego NRZe – noże w skośnych rowkach między przednią i tylną nakrętką

Nastawa w trzech ruchach

Najpierw poluzuj jedną nakrętkę. Potem dokręcaj drugą – noże przesuną się na nową średnicę. Na koniec zablokuj noże, dociągając pierwszą nakrętkę. Główny docisk daje nakrętka tylna, od strony chwytu, a przednią tylko dociągasz. Dokręcaj z wyczuciem. Za duża siła wygina noże na zewnątrz i rozwiertak zaczyna haczyć w otworze.

Jak zmierzyć nastawioną średnicę

Przy parzystej liczbie noży zmierzysz średnicę mikrometrem, przez dwa przeciwległe noże. Przy nieparzystej liczbie naprzeciw noża wypada rowek, więc mikrometr pokaże za mało. Wtedy użyj pierścienia nastawczego albo otworu o znanej średnicy. Wsuń w niego rozwiertak i rozsuwaj noże, aż oprą się o ściankę.

Jak rozwiercać krok po kroku – pokrętło i obrót w prawo

Zasady pracy rozwiertakiem ręcznym nastawnym

Włóż rozwiertak w otwór i lekko dociśnij, żeby noże od razu weszły w ściankę. Pokrętło musi dokładnie pasować do kwadratu, wtedy obracasz płynnie, bez szarpnięć. Oś rozwiertaka ustaw w osi otworu. Przy dłuższym otworze sprawdź ją kątownikiem.

Rozwiercanie ręczne w sześciu krokach

1
Wywierć otwór
Wiertłem 19,75 mm pod otwór 20,0 mm. Naddatek 0,25 mm zbierz w dwóch przejściach.
2
Ustaw średnicę
Poluzuj jedną nakrętkę, przesuń noże drugą, zablokuj pierwszą.
3
Załóż pokrętło
Nałóż je na kwadrat i ustaw rozwiertak w osi otworu.
4
Kręć w prawo
Obracaj płynnie, z lekkim i równym naciskiem.
5
Wyjmij rozwiertak
Nadal kręć w prawo, także gdy noże wychodzą z otworu.
✓
Sprawdź otwór
Za ciasny? Ustaw większą średnicę i przejdź drugi raz.
Zasady według instrukcji producentów rozwiertaków nastawnych.
Rozwiercanie ręczne – rozwiertak nastawny w pokrętle do gwintowników, obrót w prawo
Rozwiercanie ręczne – rozwiertak nastawny w pokrętle do gwintowników, obrót w prawo

Gdy noże wychodzą drugą stroną otworu, opór nagle spada. Zmniejsz wtedy nacisk, ale kręć w tym samym tempie. Inaczej rozwiertak przeskoczy końcówkę otworu i zostawi ją nierówną.

▲
Nigdy nie kręć w lewo

Obrót w lewo w otworze tępi noże i może je wykruszyć. Może też poluzować nakrętkę i rozstroić nastawę. Kręć w prawo także przy wyjmowaniu, inaczej porysujesz ściankę otworu.

Ile materiału zbiera jedno przejście

Naddatek pod rozwiercanie i dobór wiertła

To narzędzie wykańcza otwór, a nie wierci. Zbiera cienką warstwę: od 0,05 do 0,15 mm na średnicy w jednym przejściu. Mniejszy naddatek daje gładszą ściankę. Zbyt mały szkodzi, bo noże zamiast skrawać ocierają się o ściankę i szybciej się tępią.

Naddatek pod rozwiercanie w powiększeniu – otwór po wierceniu i warstwa zbierana przez noże
Naddatek pod rozwiercanie w powiększeniu – otwór po wierceniu i warstwa zbierana przez noże

Obliczenie: otwór 20 mm po wiertle 19,75 mm

Naddatek na średnicy = średnica gotowego otworu 20,0 mm − średnica wiertła 19,75 mm = 0,25 mm. To więcej niż 0,15 mm, które noże zbierają w jednym przejściu. Pierwsze przejście ustaw na 19,9 mm – zbierze 0,15 mm. Drugie ustaw na 20,0 mm – zbierze pozostałe 0,1 mm.

Otwór gotowy [mm]Wiertło [mm]Naddatek na średnicy [mm]Warstwa na ściance [mm]Przejścia
20,019,750,250,1252: nastawa 19,9, potem 20,0
20,520,250,250,1252: nastawa 20,4, potem 20,5
21,020,750,250,1252: nastawa 20,9, potem 21,0
21,521,250,250,1252: nastawa 21,4, potem 21,5

Wiertła od 19,75 do 21,25 mm mają w ofercie stożek Morse’a nr 2. Do wiertarki z gniazdem nr 3 lub większym założysz je przez tuleję redukcyjną. Każde zostawia 0,25 mm naddatku, czyli dwa przejścia rozwiertaka.

Pokrętło i smarowanie – co przygotować

Pokrętło do kwadratu 9,6 mm i olej według materiału

Pokrętło do gwintowników nr 3

Kwadrat chwytu ma 9,6 mm. Wybierz pokrętło nastawne wg normy DIN 1814, rozmiar nr 3. Obejmuje kwadrat od 4,9 do 12 mm i pasuje do gwintowników M5–M20.

Olej czy na sucho

Materiał obrabianySmarowanie
Stal i staliwoolej do skrawania albo emulsja
Stopy aluminiumolej do skrawania albo emulsja
Żeliwo szare i ciągliwena sucho
Brąz i mosiądzna sucho

Po pracy oczyść rozwiertak z wiórów. Przed przestawieniem noży oczyść też rowki korpusu, żeby noże przesuwały się równo.

Rozwiertak nastawny 19,75-21,5 mm NRZe obejmuje pełne 20 i 21 mm. Rozwiertak ma 190 mm długości, a jego noże – 68 mm. Otwór 20 mm przygotujesz wiertłem 19,75 mm, a 21 mm – wiertłem 20,75 mm ze stożkiem Morse’a nr 2. W obu przypadkach rozwiercasz dwa razy. Kwadrat 9,6 mm obejmuje pokrętło nr 3.

Pytania o wiertło, wybór rozmiaru i obsługę

Najczęstsze pytania o rozwiercanie ręczne

Wiertłem 19,75 mm ze stożkiem Morse’a nr 2. Naddatek 0,25 mm zbierz w dwóch przejściach: na 19,9 i na 20,0 mm.

Wywierć go wiertłem 20,75 mm ze stożkiem Morse’a nr 2. Potem rozwierć dwa razy: na 20,9 i na 21,0 mm. Pierwsze przejście zbiera 0,15 mm, drugie 0,1 mm.

W prawo, tak samo jak przy rozwiercaniu. Obrót w prawo chroni noże i ściankę otworu. Utrzymuje też nakrętki w miejscu, więc nastawa się nie zmienia.

Tak, przy bardzo małych obrotach i z obfitym olejem. Przy szybkich obrotach otwór może wyjść większy od nastawy. Najlepszą kontrolę daje praca pokrętłem.
