Rozwiertak nastawny 23,75-27 NRZe - Artykuły Techniczne - nr. 2
search
  • Rozwiertak nastawny 23,75-27 NRZe - Artykuły Techniczne - nr. 2
  • Rozwiertak nastawny 23,75-27 NRZe - Artykuły Techniczne - nr. 3
Varel

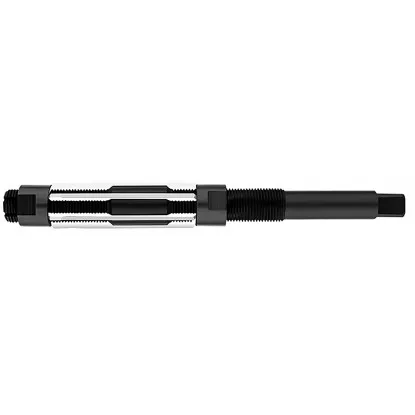

Rozwiertak nastawny 23,75-27 NRZe

Varel Varel
1263
123,00 zł brutto

Cena netto: 100,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Rozwiertak nastawny 23,75-27 mm – rozwiertak 25 mm z regulacją

Dane techniczne – noże HSS, chwyt z kwadratem pod pokrętło

Dane techniczne
Zakres nastawy23,75–27 mm
OznaczenieNRZe wg PN
NożeHSS, w skośnych rowkach
Nastawa średnicydwie nakrętki
Średnica chwytu15,5 mm
Kwadrat chwytu12,2 mm
Długość całkowita210 mm
Długość noży70 mm
Napędpokrętło do gwintowników
Rozwiertak nastawny 23,75-27 mm NRZe – rysunek wymiarowy, noże HSS, chwyt z kwadratem
Rozwiertak nastawny 23,75-27 mm NRZe – rysunek wymiarowy, noże HSS, chwyt z kwadratem

Rozwiertak nastawny 23,75-27 mm NRZe wykańcza otwory od 23,75 do 27 mm, w tym pełne 24, 25 i 26 mm. Średnicę ustawiasz dwiema nakrętkami, które przesuwają noże ze stali szybkotnącej HSS w skośnych rowkach korpusu. Kwadrat chwytu ma 12,2 mm, prawie tyle co w gwintownikach ręcznych M20. Pod otwór 25 mm weźmiesz wiertło 24,75 mm ze stożkiem Morse’a nr 3. Pracujesz ręcznie, pokrętłem do gwintowników nałożonym na kwadrat chwytu.

Producenci przeznaczają rozwiertaki nastawne z nożami do prac naprawczych i montażowych. Przydają się tam, gdzie otwór trzeba dopasować do części, którą masz w ręku. Średnicę ustawiasz wtedy na wymiar części, a nie na typoszereg rozwiertaków stałych.

Który rozmiar wybrać: 23,75-27 mm i sąsiednie

Otwory od 23,75 do 24,5 mm obejmują też rozwiertaki 21-24 mm i 21,5-24,5 mm. Mają one mniejszy kwadrat, 11 i 10,5 mm, i pracują pokrętłem nr 3. Od 27 mm zakres przejmuje rozwiertak 27-30 mm z kwadratem 14 mm, który obrócisz tym samym pokrętłem nr 4.

Jak działa nastawa średnicy – noże i dwie nakrętki

Budowa rozwiertaka NRZe i pomiar nastawy

Korpus ma na obwodzie skośne rowki, a w każdym siedzi nóż HSS. Noże trzymają z obu stron dwie nakrętki: przednia i tylna. Przesunięcie noży wzdłuż rowków oddala ich krawędzie od osi albo je do niej zbliża. Tak zmienia się średnica skrawania – w zakresie 3,25 mm, od 23,75 do 27 mm. Dlatego takie narzędzie nazywa się też rozwiertakiem regulowanym.

Budowa rozwiertaka nastawnego NRZe – noże w skośnych rowkach między przednią i tylną nakrętką
Budowa rozwiertaka nastawnego NRZe – noże w skośnych rowkach między przednią i tylną nakrętką

Nastawa w trzech ruchach

Najpierw poluzuj jedną nakrętkę. Potem dokręcaj drugą – noże przesuną się na nową średnicę. Na koniec zablokuj noże, dociągając pierwszą nakrętkę. Główny docisk daje nakrętka tylna, od strony chwytu, a przednią tylko dociągasz. Dokręcaj z wyczuciem. Za duża siła wygina noże na zewnątrz i rozwiertak zaczyna haczyć w otworze.

Jak zmierzyć nastawioną średnicę

Przy parzystej liczbie noży zmierzysz średnicę mikrometrem, przez dwa przeciwległe noże. Przy nieparzystej liczbie naprzeciw noża wypada rowek, więc mikrometr pokaże za mało. Wtedy użyj pierścienia nastawczego albo otworu o znanej średnicy. Wsuń w niego rozwiertak i rozsuwaj noże, aż oprą się o ściankę.

Jak rozwiercać krok po kroku – pokrętło i obrót w prawo

Zasady pracy rozwiertakiem ręcznym nastawnym

Włóż rozwiertak w otwór i lekko dociśnij, żeby noże od razu weszły w ściankę. Pokrętło musi dokładnie pasować do kwadratu, wtedy obracasz płynnie, bez szarpnięć. Oś rozwiertaka ustaw w osi otworu. Przy dłuższym otworze sprawdź ją kątownikiem.

Rozwiercanie ręczne w sześciu krokach

1
Wywierć otwór
Wiertłem 24,75 mm pod otwór 25,0 mm. Naddatek 0,25 mm zbierz w dwóch przejściach.
2
Ustaw średnicę
Poluzuj jedną nakrętkę, przesuń noże drugą, zablokuj pierwszą.
3
Załóż pokrętło
Nałóż je na kwadrat i ustaw rozwiertak w osi otworu.
4
Kręć w prawo
Obracaj płynnie, z lekkim i równym naciskiem.
5
Wyjmij rozwiertak
Nadal kręć w prawo, także gdy noże wychodzą z otworu.
✓
Sprawdź otwór
Za ciasny? Ustaw większą średnicę i przejdź drugi raz.
Zasady według instrukcji producentów rozwiertaków nastawnych.
Rozwiercanie ręczne – rozwiertak nastawny w pokrętle do gwintowników, obrót w prawo
Rozwiercanie ręczne – rozwiertak nastawny w pokrętle do gwintowników, obrót w prawo

Gdy noże wychodzą drugą stroną otworu, opór nagle spada. Zmniejsz wtedy nacisk, ale kręć w tym samym tempie. Inaczej rozwiertak przeskoczy końcówkę otworu i zostawi ją nierówną.

▲
Nigdy nie kręć w lewo

Obrót w lewo w otworze tępi noże i może je wykruszyć. Może też poluzować nakrętkę i rozstroić nastawę. Kręć w prawo także przy wyjmowaniu, inaczej porysujesz ściankę otworu.

Ile materiału zbiera jedno przejście

Naddatek pod rozwiercanie i dobór wiertła

To narzędzie wykańcza otwór, a nie wierci. Zbiera cienką warstwę: od 0,05 do 0,15 mm na średnicy w jednym przejściu. Mniejszy naddatek daje gładszą ściankę. Zbyt mały szkodzi, bo noże zamiast skrawać ocierają się o ściankę i szybciej się tępią.

Naddatek pod rozwiercanie w powiększeniu – otwór po wierceniu i warstwa zbierana przez noże
Naddatek pod rozwiercanie w powiększeniu – otwór po wierceniu i warstwa zbierana przez noże

Obliczenie: otwór 25 mm po wiertle 24,75 mm

Naddatek na średnicy = średnica gotowego otworu 25,0 mm − średnica wiertła 24,75 mm = 0,25 mm. To więcej niż 0,15 mm, które noże zbierają w jednym przejściu. Pierwsze przejście ustaw na 24,9 mm – zbierze 0,15 mm. Drugie ustaw na 25,0 mm – zbierze pozostałe 0,1 mm.

Otwór gotowy [mm]Wiertło [mm]Naddatek na średnicy [mm]Warstwa na ściance [mm]Przejścia
24,023,750,250,1252: nastawa 23,9, potem 24,0
25,024,750,250,1252: nastawa 24,9, potem 25,0
26,025,750,250,1252: nastawa 25,9, potem 26,0
27,026,750,250,1252: nastawa 26,9, potem 27,0

Wszystkie te wiertła mają w ofercie stożek Morse’a nr 3 i średnice co 0,25 mm. Każde zostawia 0,25 mm naddatku. Pierwsze przejście zbiera 0,15 mm, drugie, na gotowo, 0,1 mm.

Pokrętło i smarowanie – co przygotować

Pokrętło do kwadratu 12,2 mm i olej według materiału

Pokrętło do gwintowników nr 4

Kwadrat chwytu ma 12,2 mm, prawie tyle co gwintowniki ręczne M20 z kwadratem 12 mm. Pasuje więc to samo pokrętło. Wybierz pokrętło nastawne wg normy DIN 1814, rozmiar nr 4. Obejmuje kwadrat od 5,5 do 16 mm i pasuje do gwintowników M9–M27.

Olej czy na sucho

Materiał obrabianySmarowanie
Stal i staliwoolej do skrawania albo emulsja
Stopy aluminiumolej do skrawania albo emulsja
Żeliwo szare i ciągliwena sucho
Brąz i mosiądzna sucho

Po pracy oczyść rozwiertak z wiórów. Przed przestawieniem noży oczyść też rowki korpusu, żeby noże przesuwały się równo.

Rozwiertak nastawny 23,75-27 mm NRZe obejmuje pełne 24, 25 i 26 mm. Rozwiertak ma 210 mm długości, a jego noże – 70 mm. Pod każdy z tych otworów weźmiesz wiertło mniejsze o 0,25 mm, ze stożkiem Morse’a nr 3. Rozwiercasz dwa razy, ostatnie przejście na gotowo. Kwadrat 12,2 mm obejmuje pokrętło nr 4.

Pytania o wiertło, wybór rozmiaru i obsługę

Najczęstsze pytania o rozwiercanie ręczne

Wywierć go wiertłem 24,75 mm ze stożkiem Morse’a nr 3. Naddatek 0,25 mm zbierz w dwóch przejściach: na 24,9 i na 25,0 mm.

Otwór 27 mm to górna granica tego rozwiertaka i dolna granica rozwiertaka 27-30 mm. Ten rozwiertak zrobi go po wiertle 26,75 mm, w dwóch przejściach: na 26,9 i na 27,0 mm.

W prawo, tak samo jak przy rozwiercaniu. Obrót w prawo chroni noże i ściankę otworu. Utrzymuje też nakrętki w miejscu, więc nastawa się nie zmienia.

Tak, przy bardzo małych obrotach i z obfitym olejem. Przy szybkich obrotach otwór może wyjść większy od nastawy. Najlepszą kontrolę daje praca pokrętłem.
