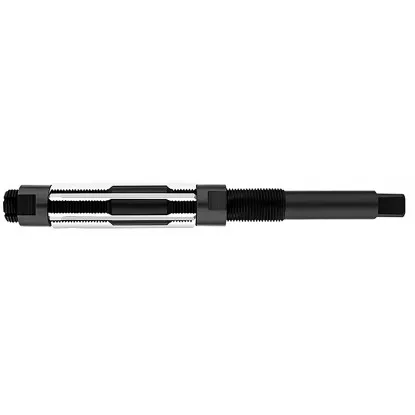

Rozwiertak nastawny 21,5-24,5 mm NRZe

Poland Poland
15047
367,77 zł brutto

Cena netto: 299,00 zł

Brak w magazynie
Brak w magazynie

Zadzwoń i zamów: (44) 755-04-05

Opis

Rozwiertak nastawny 21,5-24,5 mm – polski rozwiertak regulowany

Dane techniczne – noże HSS, chwyt z kwadratem pod pokrętło

Dane techniczne
Zakres nastawy21,5–24,5 mm
OznaczenieNRZe wg PN
NożeHSS, w skośnych rowkach
Nastawa średnicydwie nakrętki
Średnica chwytu13,5 mm
Kwadrat chwytu10,5 mm
Długość całkowita205 mm
Długość noży75 mm
Napędpokrętło do gwintowników
Pochodzenieprodukt polski
Rozwiertak nastawny 21,5-24,5 mm NRZe – rysunek wymiarowy, noże HSS, chwyt z kwadratem
Rozwiertak nastawny 21,5-24,5 mm NRZe – rysunek wymiarowy, noże HSS, chwyt z kwadratem

Rozwiertak nastawny 21,5-24,5 mm NRZe wykańcza otwory od 21,5 do 24,5 mm i jest produktem polskim. Średnicę ustawiasz dwiema nakrętkami, które przesuwają noże ze stali szybkotnącej HSS w skośnych rowkach korpusu. W tym zakresie zmienia się stożek wierteł: do 23 mm mają stożek Morse’a nr 2, od 23,25 mm – nr 3. Pod otwór 23 mm weźmiesz wiertło 22,75 mm. Pracujesz ręcznie, pokrętłem do gwintowników nałożonym na kwadrat chwytu.

Producenci przeznaczają rozwiertaki nastawne z nożami do prac naprawczych i montażowych. Przydają się tam, gdzie otwór trzeba dopasować do części, którą masz w ręku. Średnicę ustawiasz wtedy na wymiar części, a nie na typoszereg rozwiertaków stałych.

Który rozmiar wybrać: 21,5-24,5 mm i sąsiednie

Rozwiertak 21,5-23,75 mm ma te same wymiary, ale kończy zakres na 23,75 mm. Rozwiertak 21-24 mm zaczyna od 21 mm i kończy na 24 mm. Otwory od 23,75 do 24,5 mm obejmuje też rozwiertak 23,75-27 mm z kwadratem 12,2 mm.

Jak działa nastawa średnicy – noże i dwie nakrętki

Budowa rozwiertaka NRZe i pomiar nastawy

Korpus ma na obwodzie skośne rowki, a w każdym siedzi nóż HSS. Noże trzymają z obu stron dwie nakrętki: przednia i tylna. Przesunięcie noży wzdłuż rowków oddala ich krawędzie od osi albo je do niej zbliża. Tak zmienia się średnica skrawania – w zakresie 3 mm, od 21,5 do 24,5 mm. Dlatego takie narzędzie nazywa się też rozwiertakiem regulowanym.

Budowa rozwiertaka nastawnego NRZe – noże w skośnych rowkach między przednią i tylną nakrętką
Budowa rozwiertaka nastawnego NRZe – noże w skośnych rowkach między przednią i tylną nakrętką

Nastawa w trzech ruchach

Najpierw poluzuj jedną nakrętkę. Potem dokręcaj drugą – noże przesuną się na nową średnicę. Na koniec zablokuj noże, dociągając pierwszą nakrętkę. Główny docisk daje nakrętka tylna, od strony chwytu, a przednią tylko dociągasz. Dokręcaj z wyczuciem. Za duża siła wygina noże na zewnątrz i rozwiertak zaczyna haczyć w otworze.

Jak zmierzyć nastawioną średnicę

Przy parzystej liczbie noży zmierzysz średnicę mikrometrem, przez dwa przeciwległe noże. Przy nieparzystej liczbie naprzeciw noża wypada rowek, więc mikrometr pokaże za mało. Wtedy użyj pierścienia nastawczego albo otworu o znanej średnicy. Wsuń w niego rozwiertak i rozsuwaj noże, aż oprą się o ściankę.

Jak rozwiercać krok po kroku – pokrętło i obrót w prawo

Zasady pracy rozwiertakiem ręcznym nastawnym

Włóż rozwiertak w otwór i lekko dociśnij, żeby noże od razu weszły w ściankę. Pokrętło musi dokładnie pasować do kwadratu, wtedy obracasz płynnie, bez szarpnięć. Oś rozwiertaka ustaw w osi otworu. Przy dłuższym otworze sprawdź ją kątownikiem.

Rozwiercanie ręczne w sześciu krokach

1
Wywierć otwór
Wiertłem 22,75 mm pod otwór 23,0 mm. Naddatek 0,25 mm zbierz w dwóch przejściach.
2
Ustaw średnicę
Poluzuj jedną nakrętkę, przesuń noże drugą, zablokuj pierwszą.
3
Załóż pokrętło
Nałóż je na kwadrat i ustaw rozwiertak w osi otworu.
4
Kręć w prawo
Obracaj płynnie, z lekkim i równym naciskiem.
5
Wyjmij rozwiertak
Nadal kręć w prawo, także gdy noże wychodzą z otworu.
✓
Sprawdź otwór
Za ciasny? Ustaw większą średnicę i przejdź drugi raz.
Zasady według instrukcji producentów rozwiertaków nastawnych.
Rozwiercanie ręczne – rozwiertak nastawny w pokrętle do gwintowników, obrót w prawo
Rozwiercanie ręczne – rozwiertak nastawny w pokrętle do gwintowników, obrót w prawo

Gdy noże wychodzą drugą stroną otworu, opór nagle spada. Zmniejsz wtedy nacisk, ale kręć w tym samym tempie. Inaczej rozwiertak przeskoczy końcówkę otworu i zostawi ją nierówną.

▲
Nigdy nie kręć w lewo

Obrót w lewo w otworze tępi noże i może je wykruszyć. Może też poluzować nakrętkę i rozstroić nastawę. Kręć w prawo także przy wyjmowaniu, inaczej porysujesz ściankę otworu.

Ile materiału zbiera jedno przejście

Naddatek pod rozwiercanie i dobór wiertła

To narzędzie wykańcza otwór, a nie wierci. Zbiera cienką warstwę: od 0,05 do 0,15 mm na średnicy w jednym przejściu. Mniejszy naddatek daje gładszą ściankę. Zbyt mały szkodzi, bo noże zamiast skrawać ocierają się o ściankę i szybciej się tępią.

Naddatek pod rozwiercanie w powiększeniu – otwór po wierceniu i warstwa zbierana przez noże
Naddatek pod rozwiercanie w powiększeniu – otwór po wierceniu i warstwa zbierana przez noże

Obliczenie: otwór 23 mm po wiertle 22,75 mm

Naddatek na średnicy = średnica gotowego otworu 23,0 mm − średnica wiertła 22,75 mm = 0,25 mm. To więcej niż 0,15 mm, które noże zbierają w jednym przejściu. Pierwsze przejście ustaw na 22,9 mm – zbierze 0,15 mm. Drugie ustaw na 23,0 mm – zbierze pozostałe 0,1 mm.

Otwór gotowy [mm]Wiertło [mm]Naddatek na średnicy [mm]Warstwa na ściance [mm]Przejścia
22,021,750,250,1252: nastawa 21,9, potem 22,0
23,022,750,250,1252: nastawa 22,9, potem 23,0
24,023,750,250,1252: nastawa 23,9, potem 24,0
24,524,250,250,1252: nastawa 24,4, potem 24,5

Wiertło 22,75 mm ma stożek Morse’a nr 2, a wiertła 23,75 i 24,25 mm – nr 3. Do wiertarki z gniazdem nr 3 wiertło ze stożkiem nr 2 założysz przez tuleję redukcyjną. Każde przejście musi zebrać co najmniej 0,05 mm.

Pokrętło i smarowanie – co przygotować

Pokrętło do kwadratu 10,5 mm i olej według materiału

Pokrętło do gwintowników nr 3

Kwadrat chwytu ma 10,5 mm. Wybierz pokrętło nastawne wg normy DIN 1814, rozmiar nr 3. Obejmuje kwadrat od 4,9 do 12 mm i pasuje do gwintowników M5–M20.

Olej czy na sucho

Materiał obrabianySmarowanie
Stal i staliwoolej do skrawania albo emulsja
Stopy aluminiumolej do skrawania albo emulsja
Żeliwo szare i ciągliwena sucho
Brąz i mosiądzna sucho

Po pracy oczyść rozwiertak z wiórów. Przed przestawieniem noży oczyść też rowki korpusu, żeby noże przesuwały się równo.

Rozwiertak nastawny 21,5-24,5 mm NRZe to produkt polski z chwytem 13,5 mm i kwadratem 10,5 mm. Rozwiertak ma 205 mm długości, a jego noże – 75 mm. Otwór 23 mm przygotujesz wiertłem 22,75 mm ze stożkiem Morse’a nr 2, a 24 mm – wiertłem 23,75 mm ze stożkiem nr 3. Kwadrat obejmuje pokrętło nr 3.

Pytania o wiertło, wybór rozmiaru i obsługę

Najczęstsze pytania o rozwiercanie ręczne

Wywierć go wiertłem 22,75 mm ze stożkiem Morse’a nr 2. Naddatek 0,25 mm zbierz w dwóch przejściach: na 22,9 i na 23,0 mm.

Wiertło 23,75 mm ma stożek Morse’a nr 3. Wiertła do 23 mm mają w ofercie stożek nr 2. Po wiertle 23,75 mm rozwiercasz dwa razy: na 23,9 i na 24,0 mm.

W prawo, tak samo jak przy rozwiercaniu. Obrót w prawo chroni noże i ściankę otworu. Utrzymuje też nakrętki w miejscu, więc nastawa się nie zmienia.

Tak, przy bardzo małych obrotach i z obfitym olejem. Przy szybkich obrotach otwór może wyjść większy od nastawy. Najlepszą kontrolę daje praca pokrętłem.
