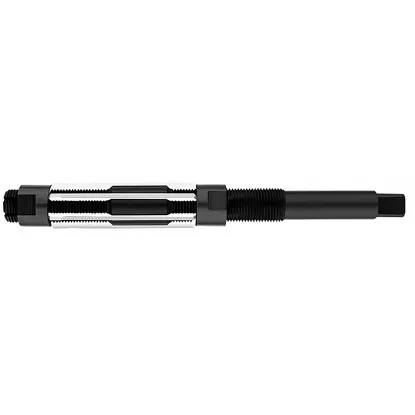

Rozwiertak nastawny 9,5-10,25 mm NRZe

Varel Varel
15024
98,40 zł brutto

Cena netto: 80,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Rozwiertak nastawny 9,5-10,25 mm – rozwiertak 10 mm z regulacją

Dane techniczne – noże HSS, chwyt z kwadratem pod pokrętło

Dane techniczne
Zakres nastawy9,5–10,25 mm
OznaczenieNRZe wg PN
NożeHSS, w skośnych rowkach
Nastawa średnicydwie nakrętki
Średnica chwytu5,7 mm
Kwadrat chwytu4,5 mm
Długość całkowita124 mm
Długość noży40 mm
Napędpokrętło do gwintowników
Rozwiertak nastawny 9,5-10,25 mm NRZe – rysunek wymiarowy, noże HSS, chwyt z kwadratem
Rozwiertak nastawny 9,5-10,25 mm NRZe – rysunek wymiarowy, noże HSS, chwyt z kwadratem

Rozwiertak nastawny 9,5-10,25 mm NRZe wykańcza otwory od 9,5 do 10,25 mm, łącznie z pełnym wymiarem 10 mm. Średnicę ustawiasz dwiema nakrętkami, które przesuwają noże ze stali szybkotnącej HSS w skośnych rowkach korpusu. Pod otwór 10 mm weźmiesz wiertło 9,9 mm z chwytem walcowym. Naddatek 0,1 mm rozwiertak zbierze w jednym przejściu. Pracujesz ręcznie, pokrętłem do gwintowników nałożonym na kwadrat chwytu.

Producenci przeznaczają rozwiertaki nastawne z nożami do prac naprawczych i montażowych. Przydają się tam, gdzie otwór trzeba dopasować do części, którą masz w ręku. Średnicę ustawiasz wtedy na wymiar części, a nie na typoszereg rozwiertaków stałych.

Który rozmiar wybrać: 9,5-10,25 mm i sąsiednie

Poniżej 9,5 mm pracuje rozwiertak 8,7-9,5 mm, a powyżej 10,25 mm – rozwiertak 10,25-11 mm. Otwory od 9,7 do 10,25 mm obejmuje też rozwiertak 9,7-10,5 mm. Rozwiertak 10,25-11 mm ma większy kwadrat: 4,8 mm wobec 4,5 mm tutaj. Kwadrat 4,5 mm obejmuje jeszcze pokrętło nr 0, przeznaczone na kwadrat od 2 do 5 mm.

Jak działa nastawa średnicy – noże i dwie nakrętki

Budowa rozwiertaka NRZe i pomiar nastawy

Korpus ma na obwodzie skośne rowki, a w każdym siedzi nóż HSS. Noże trzymają z obu stron dwie nakrętki: przednia i tylna. Przesunięcie noży wzdłuż rowków oddala ich krawędzie od osi albo je do niej zbliża. Tak zmienia się średnica skrawania – w zakresie 0,75 mm, od 9,5 do 10,25 mm. Dlatego takie narzędzie nazywa się też rozwiertakiem regulowanym.

Budowa rozwiertaka nastawnego NRZe – noże w skośnych rowkach między przednią i tylną nakrętką
Budowa rozwiertaka nastawnego NRZe – noże w skośnych rowkach między przednią i tylną nakrętką

Nastawa w trzech ruchach

Najpierw poluzuj jedną nakrętkę. Potem dokręcaj drugą – noże przesuną się na nową średnicę. Na koniec zablokuj noże, dociągając pierwszą nakrętkę. Główny docisk daje nakrętka tylna, od strony chwytu, a przednią tylko dociągasz. Dokręcaj z wyczuciem. Za duża siła wygina noże na zewnątrz i rozwiertak zaczyna haczyć w otworze.

Jak zmierzyć nastawioną średnicę

Przy parzystej liczbie noży zmierzysz średnicę mikrometrem, przez dwa przeciwległe noże. Przy nieparzystej liczbie naprzeciw noża wypada rowek, więc mikrometr pokaże za mało. Wtedy użyj pierścienia nastawczego albo otworu o znanej średnicy. Wsuń w niego rozwiertak i rozsuwaj noże, aż oprą się o ściankę.

Jak rozwiercać krok po kroku – pokrętło i obrót w prawo

Zasady pracy rozwiertakiem ręcznym nastawnym

Włóż rozwiertak w otwór i lekko dociśnij, żeby noże od razu weszły w ściankę. Pokrętło musi dokładnie pasować do kwadratu, wtedy obracasz płynnie, bez szarpnięć. Oś rozwiertaka ustaw w osi otworu. Przy dłuższym otworze sprawdź ją kątownikiem.

Rozwiercanie ręczne w sześciu krokach

1
Wywierć otwór
Mniejszy od gotowego o 0,05–0,15 mm, np. 9,7 mm pod 9,8 mm.
2
Ustaw średnicę
Poluzuj jedną nakrętkę, przesuń noże drugą, zablokuj pierwszą.
3
Załóż pokrętło
Nałóż je na kwadrat i ustaw rozwiertak w osi otworu.
4
Kręć w prawo
Obracaj płynnie, z lekkim i równym naciskiem.
5
Wyjmij rozwiertak
Nadal kręć w prawo, także gdy noże wychodzą z otworu.
✓
Sprawdź otwór
Za ciasny? Ustaw większą średnicę i przejdź drugi raz.
Zasady według instrukcji producentów rozwiertaków nastawnych.
Rozwiercanie ręczne – rozwiertak nastawny w pokrętle do gwintowników, obrót w prawo
Rozwiercanie ręczne – rozwiertak nastawny w pokrętle do gwintowników, obrót w prawo

Gdy noże wychodzą drugą stroną otworu, opór nagle spada. Zmniejsz wtedy nacisk, ale kręć w tym samym tempie. Inaczej rozwiertak przeskoczy końcówkę otworu i zostawi ją nierówną.

▲
Nigdy nie kręć w lewo

Obrót w lewo w otworze tępi noże i może je wykruszyć. Może też poluzować nakrętkę i rozstroić nastawę. Kręć w prawo także przy wyjmowaniu, inaczej porysujesz ściankę otworu.

Ile materiału zbiera jedno przejście

Naddatek pod rozwiercanie i dobór wiertła

To narzędzie wykańcza otwór, a nie wierci. Zbiera cienką warstwę: od 0,05 do 0,15 mm na średnicy w jednym przejściu. Mniejszy naddatek daje gładszą ściankę. Zbyt mały szkodzi, bo noże zamiast skrawać ocierają się o ściankę i szybciej się tępią. Rysunek pokazuje otwór 9,8 mm po wiertle 9,7 mm.

Naddatek pod rozwiercanie w powiększeniu – otwór po wierceniu i warstwa zbierana przez noże
Naddatek pod rozwiercanie w powiększeniu – otwór po wierceniu i warstwa zbierana przez noże

Obliczenie: otwór 10 mm po wiertle 9,9 mm

Naddatek na średnicy = średnica gotowego otworu 10,0 mm − średnica wiertła 9,9 mm = 0,1 mm. Na każdą ściankę przypada połowa, czyli 0,05 mm. To warstwa cieńsza niż kartka papieru. Rozwiertak ustawiony na 10,0 mm zbierze ją w jednym przejściu.

Otwór gotowy [mm]Wiertło [mm]Naddatek na średnicy [mm]Warstwa na ściance [mm]Przejścia
9,59,40,10,051
9,89,70,10,051
10,09,90,10,051
10,2510,10,150,0751

Górna granica 10,25 mm ma dwa miejsca po przecinku. Wiertło 10,1 mm zostawia pod nią 0,15 mm, czyli najwięcej, ile noże zbiorą w jednym przejściu. Wiertło 10,2 mm zostawia 0,05 mm – najmniej, przy którym noże jeszcze skrawają.

Pokrętło i smarowanie – co przygotować

Pokrętło do kwadratu 4,5 mm i olej według materiału

Pokrętło do gwintowników nr 0

Kwadrat chwytu ma 4,5 mm. Wybierz pokrętło nastawne wg normy DIN 1814, rozmiar nr 0. Obejmuje kwadrat od 2 do 5 mm i pasuje do gwintowników M1–M8.

Olej czy na sucho

Materiał obrabianySmarowanie
Stal i staliwoolej do skrawania albo emulsja
Stopy aluminiumolej do skrawania albo emulsja
Żeliwo szare i ciągliwena sucho
Brąz i mosiądzna sucho

Po pracy oczyść rozwiertak z wiórów. Przed przestawieniem noży oczyść też rowki korpusu, żeby noże przesuwały się równo.

Rozwiertak nastawny 9,5-10,25 mm NRZe obejmuje pełne 10 mm, a otwór pod nie przygotujesz wiertłem 9,9 mm. Rozwiertak ma 124 mm długości, a jego noże – 40 mm. Kwadrat chwytu ma 4,5 mm i mieści się w pokrętle nr 0. Naddatek 0,1 mm noże zbierają w jednym przejściu. Rozwiertak obracaj zawsze w prawo, także przy wyjmowaniu.

Pytania o wiertło, wybór rozmiaru i obsługę

Najczęstsze pytania o rozwiercanie ręczne

Wiertłem 9,9 mm z chwytem walcowym, wg DIN 338. Naddatek wynosi wtedy 0,1 mm na średnicy. Rozwiertak ustawiony na 10,0 mm zbierze go w jednym przejściu.

Otwór 10,25 mm obejmują trzy rozwiertaki: ten, 9,7-10,5 mm i 10,25-11 mm. Przygotuj go wiertłem 10,1 albo 10,2 mm. Naddatek 0,15 albo 0,05 mm zbierzesz w jednym przejściu.

W prawo, tak samo jak przy rozwiercaniu. Obrót w prawo chroni noże i ściankę otworu. Utrzymuje też nakrętki w miejscu, więc nastawa się nie zmienia.

Tak, przy bardzo małych obrotach i z obfitym olejem. Przy szybkich obrotach otwór może wyjść większy od nastawy. Najlepszą kontrolę daje praca pokrętłem.
