Rozwiertak nastawny 70-85 NRZe- Artykuły Techniczne
search
  • Rozwiertak nastawny 70-85 NRZe- Artykuły Techniczne
  • Rozwiertak nastawny 70-85 NRZe- Artykuły Techniczne - nr. 1
Varel

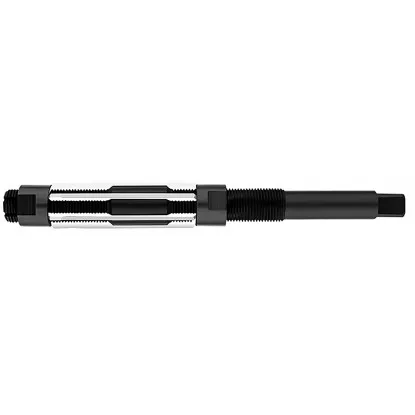

Rozwiertak nastawny 70-85 NRZe

Varel Varel
15035
688,80 zł brutto

Cena netto: 560,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Rozwiertak nastawny 70-85 mm – regulowany w zakresie 15 mm

Dane techniczne – noże HSS, chwyt z kwadratem pod pokrętło

Dane techniczne
Zakres nastawy70–85 mm
OznaczenieNRZe wg PN
NożeHSS, w skośnych rowkach
Nastawa średnicydwie nakrętki
Średnica chwytu50,0 mm
Kwadrat chwytu40 mm
Długość całkowita510 mm
Długość noży145 mm
Napędpokrętło do gwintowników
Rozwiertak nastawny 70-85 mm NRZe – rysunek wymiarowy, noże HSS, chwyt z kwadratem
Rozwiertak nastawny 70-85 mm NRZe – rysunek wymiarowy, noże HSS, chwyt z kwadratem

Rozwiertak nastawny 70-85 mm NRZe wykańcza otwory od 70 do 85 mm. Średnicę ustawiasz dwiema nakrętkami, które przesuwają noże ze stali szybkotnącej HSS w skośnych rowkach korpusu. Zakres nastawy, 15 mm, i długość 510 mm to najwięcej w całej serii NRZe. Wiertła w ofercie są tu co 1 mm, więc otwór wstępny wytaczasz. Pracujesz ręcznie, pokrętłem do gwintowników nałożonym na kwadrat chwytu.

Producenci przeznaczają rozwiertaki nastawne z nożami do prac naprawczych i montażowych. Przydają się tam, gdzie otwór trzeba dopasować do części, którą masz w ręku. Średnicę ustawiasz wtedy na wymiar części, a nie na typoszereg rozwiertaków stałych.

Który rozmiar wybrać: 70-85 czy 74-84 mm

Otwory od 74 do 84 mm obejmują oba rozwiertaki. Rozwiertak 70-85 mm obejmuje dodatkowo otwory od 70 do 74 i od 84 do 85 mm. Rozwiertak 74-84 mm jest krótszy o 110 mm i ma noże krótsze o 22 mm. Oba mają chwyt 50 mm i kwadrat 40 mm.

Jak działa nastawa średnicy – noże i dwie nakrętki

Budowa rozwiertaka NRZe i pomiar nastawy

Korpus ma na obwodzie skośne rowki, a w każdym siedzi nóż HSS. Noże trzymają z obu stron dwie nakrętki: przednia i tylna. Przesunięcie noży wzdłuż rowków oddala ich krawędzie od osi albo je do niej zbliża. Tak zmienia się średnica skrawania – w zakresie 15 mm, od 70 do 85 mm. Dlatego takie narzędzie nazywa się też rozwiertakiem regulowanym.

Budowa rozwiertaka nastawnego NRZe – noże w skośnych rowkach między przednią i tylną nakrętką
Budowa rozwiertaka nastawnego NRZe – noże w skośnych rowkach między przednią i tylną nakrętką

Nastawa w trzech ruchach

Najpierw poluzuj jedną nakrętkę. Potem dokręcaj drugą – noże przesuną się na nową średnicę. Na koniec zablokuj noże, dociągając pierwszą nakrętkę. Główny docisk daje nakrętka tylna, od strony chwytu, a przednią tylko dociągasz. Dokręcaj z wyczuciem. Za duża siła wygina noże na zewnątrz i rozwiertak zaczyna haczyć w otworze.

Jak zmierzyć nastawioną średnicę

Przy parzystej liczbie noży zmierzysz średnicę mikrometrem, przez dwa przeciwległe noże. Przy nieparzystej liczbie naprzeciw noża wypada rowek, więc mikrometr pokaże za mało. Wtedy użyj pierścienia nastawczego albo otworu o znanej średnicy. Wsuń w niego rozwiertak i rozsuwaj noże, aż oprą się o ściankę.

Jak rozwiercać krok po kroku – pokrętło i obrót w prawo

Zasady pracy rozwiertakiem ręcznym nastawnym

Włóż rozwiertak w otwór i lekko dociśnij, żeby noże od razu weszły w ściankę. Pokrętło musi dokładnie pasować do kwadratu, wtedy obracasz płynnie, bez szarpnięć. Oś rozwiertaka ustaw w osi otworu. Przy dłuższym otworze sprawdź ją kątownikiem.

Rozwiercanie ręczne w sześciu krokach

1
Przygotuj otwór
Mniejszy od gotowego o 0,05–0,15 mm, np. 77,4 mm pod 77,5 mm.
2
Ustaw średnicę
Poluzuj jedną nakrętkę, przesuń noże drugą, zablokuj pierwszą.
3
Załóż pokrętło
Nałóż je na kwadrat i ustaw rozwiertak w osi otworu.
4
Kręć w prawo
Obracaj płynnie, z lekkim i równym naciskiem.
5
Wyjmij rozwiertak
Nadal kręć w prawo, także gdy noże wychodzą z otworu.
✓
Sprawdź otwór
Za ciasny? Ustaw większą średnicę i przejdź drugi raz.
Zasady według instrukcji producentów rozwiertaków nastawnych.
Rozwiercanie ręczne – rozwiertak nastawny w pokrętle do gwintowników, obrót w prawo
Rozwiercanie ręczne – rozwiertak nastawny w pokrętle do gwintowników, obrót w prawo

Gdy noże wychodzą drugą stroną otworu, opór nagle spada. Zmniejsz wtedy nacisk, ale kręć w tym samym tempie. Inaczej rozwiertak przeskoczy końcówkę otworu i zostawi ją nierówną.

▲
Nigdy nie kręć w lewo

Obrót w lewo w otworze tępi noże i może je wykruszyć. Może też poluzować nakrętkę i rozstroić nastawę. Kręć w prawo także przy wyjmowaniu, inaczej porysujesz ściankę otworu.

Ile materiału zbiera jedno przejście

Naddatek pod rozwiercanie i otwór wstępny

To narzędzie wykańcza otwór, a nie wierci. Zbiera cienką warstwę: od 0,05 do 0,15 mm na średnicy w jednym przejściu. Mniejszy naddatek daje gładszą ściankę. Zbyt mały szkodzi, bo noże zamiast skrawać ocierają się o ściankę i szybciej się tępią.

Naddatek pod rozwiercanie w powiększeniu – otwór wstępny i warstwa zbierana przez noże
Naddatek pod rozwiercanie w powiększeniu – otwór wstępny i warstwa zbierana przez noże

Obliczenie: otwór 77,5 mm z otworu wstępnego 77,4 mm

Naddatek na średnicy = średnica gotowego otworu 77,5 mm − średnica otworu wstępnego 77,4 mm = 0,1 mm. Na każdą ściankę przypada połowa, czyli 0,05 mm. To warstwa cieńsza niż kartka papieru. Rozwiertak ustawiony na 77,5 mm zbierze ją w jednym przejściu.

Otwór gotowy [mm]Otwór wstępny [mm]Naddatek na średnicy [mm]Warstwa na ściance [mm]Przejścia
70,069,90,10,051
77,577,40,10,051
77,577,30,20,12: nastawa 77,4, potem 77,5
85,084,90,10,051

Wiertło 77 mm z oferty zostawiłoby pod otwór 77,5 mm naddatek 0,5 mm. To ponad trzy razy więcej, niż noże zbierają w jednym przejściu. Otwór wstępny wytocz więc na 77,4 mm. Większy naddatek, np. 0,2 mm, zbierz w dwóch przejściach: na 77,4 i na 77,5 mm.

Pokrętło i smarowanie – co przygotować

Pokrętło do kwadratu 40 mm i olej według materiału

Pokrętło do gwintowników nr 9

Kwadrat chwytu ma 40 mm. Wybierz pokrętło nastawne wg normy DIN 1814, rozmiar nr 9. Obejmuje kwadrat od 22 do 45 mm i pasuje do gwintowników M39–M110. Mniejsze pokrętło nr 8 kończy zakres na 40 mm, na samej granicy kwadratu rozwiertaka.

Olej czy na sucho

Materiał obrabianySmarowanie
Stal i staliwoolej do skrawania albo emulsja
Stopy aluminiumolej do skrawania albo emulsja
Żeliwo szare i ciągliwena sucho
Brąz i mosiądzna sucho

Po pracy oczyść rozwiertak z wiórów. Przed przestawieniem noży oczyść też rowki korpusu, żeby noże przesuwały się równo.

Rozwiertak nastawny 70-85 mm NRZe ma najszerszy zakres nastawy w serii: 15 mm. Rozwiertak ma 510 mm długości, a jego noże – 145 mm. Otwór wstępny wytocz z naddatkiem od 0,05 do 0,15 mm, bo wiertła w ofercie są tu co 1 mm. Kwadrat 40 mm obejmuje pokrętło nr 9, na kwadrat od 22 do 45 mm.

Pytania o wybór rozmiaru, otwór wstępny i obsługę

Najczęstsze pytania o rozwiercanie ręczne

Do otworów od 74 do 84 mm pasują oba i pracują tym samym pokrętłem. Rozwiertak 70-85 mm obejmuje też otwory od 70 do 74 i od 84 do 85 mm. Rozwiertak 74-84 mm jest krótszy: ma 400 mm długości wobec 510 mm.

Wytocz otwór wstępny o średnicy od 79,85 do 79,95 mm. Rozwiertak ustawiony na 80,0 mm zbierze ten naddatek w jednym przejściu. Wiertło 79 mm zostawiłoby 1,0 mm, za dużo na rozwiertak.

W prawo, tak samo jak przy rozwiercaniu. Obrót w prawo chroni noże i ściankę otworu. Utrzymuje też nakrętki w miejscu, więc nastawa się nie zmienia.

Tak, przy bardzo małych obrotach i z obfitym olejem. Przy szybkich obrotach otwór może wyjść większy od nastawy. Najlepszą kontrolę daje praca pokrętłem.
