Płytka 22 ER N60 BMA Fanar
91,02 zł brutto
Cena netto: 74,00 zł
Opis

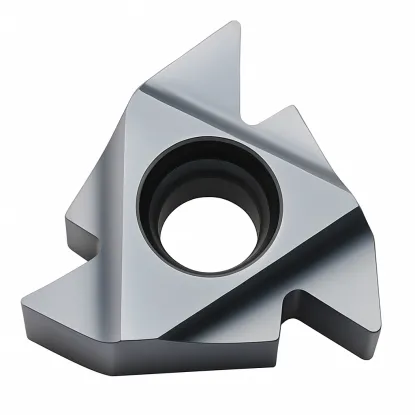

Płytka do gwintów metrycznych 22 ER N60 BMA
Dane techniczne płytki o profilu częściowym do skoków 3,5–5,0 mm
| Dane techniczne | |
|---|---|
| Oznaczenie | 22 ER N60 BMA |
| Rodzaj | płytka do gwintu zewnętrznego, prawa |
| Profil | częściowy (niepełny), kąt 60° |
| Zakres skoków | 3,5–5,0 mm |
| Zwoje na cal | 7–5 |
| Promień naroża | 0,53 mm |
| Rozmiar płytki | 22: krawędź 22 mm, IC 12,7 mm |
| Krawędzie skrawające | 3 |
| Oprawki | prawe zewnętrzne SER rozmiaru 22, zastępczo lewe wewnętrzne SIL 22 |
| Gatunek | BMA: węglik submikronowy, PVD TiAlN |
Kąt zarysu60°
Zakres skoków3,5–5,0 mm
Zwoje na cal7–5
OprawkiSER 22
Płytka do gwintów metrycznych 22 ER N60 BMA toczy gwinty zewnętrzne o kącie zarysu 60° i skoku od 3,5 do 5,0 mm. Jedną płytką wykonasz gwinty metryczne zwykłe od M30 do M52, drobnozwojne w tym zakresie skoków oraz calowe UNC od 7 do 5 zwojów na cal. Pracuje w prawych oprawkach SER rozmiaru 22, a zastępczo także w lewych wytaczakach SIL 22. Ma trzy naroża: po zużyciu ostrza obracasz płytkę na kolejne.
Jak gwintuje płytka 22 ER N60 – obrót, posuw i przejścia
Posuw równy skokowi i kilka coraz płytszych przejść
Schemat poglądowy: płytka w prawej oprawce SER przed osią tokarki. Złoty kolor wyróżnia płytkę.
Jeden obrót wrzeciona – jeden skok gwintu
Wałek obraca się, a płytka w oprawce przesuwa się wzdłuż jego osi. Na każdy obrót wrzeciona przesuw wynosi dokładnie jeden skok, np. 4 mm przy gwincie M36. W typowym ustawieniu prawa płytka pracuje w stronę uchwytu i toczy gwint prawy.
Płytka N60 nie dotyka wierzchołków zwojów. Zostaje na nich średnica wytoczona przed gwintowaniem, dlatego jej wymiar decyduje o gotowym gwincie.
Schemat poglądowy przejść dla gwintu M36 (skok 4 mm). Linie 1–6 pokazują kolejne położenia ostrza.
Kolejne przejścia pogłębiają zarys
Płytka gwintująca nie wycina gwintu jednym ruchem. W każdym przejściu wchodzi głębiej, a zbierana warstwa maleje od pierwszego do ostatniego przejścia. Ostatnie przejście zbiera ok. 0,05–0,08 mm; cieńsza warstwa gniecie materiał zamiast go skrawać.
Dosuw prowadź po flance, pod kątem 29–30° do promienia. Płytka skrawa wtedy głównie jednym bokiem, a wiór schodzi w jedną stronę. Zaokrąglony wierzchołek N60 schodzi głębiej niż dno gwintu ISO: przy M36 ok. 2,50 mm zamiast 2,45 mm. Dosuw zakończ, gdy sprawdzian pierścieniowy albo nakrętka wchodzi na gwint.
Prędkość skrawania, obroty i liczba przejść
Gatunek BMA to węglik submikronowy z powłoką PVD TiAlN. Obrabia stale, stale nierdzewne i żeliwa. Prędkości z tabeli dotyczą toczenia gwintu tą płytką.
| Materiał obrabiany | Prędkość skrawania vc [m/min] |
|---|---|
| P Stal niestopowa, staliwo, stal automatowa | 120–180 |
| P Stal niskostopowa i staliwo (do 5% dodatków) | 80–130 |
| P Stal wysokostopowa i narzędziowa | 60–80 |
| M Stal nierdzewna i staliwo nierdzewne | 90–130 |
| K Żeliwo szare | 120–130 |
| K Żeliwo sferoidalne i ciągliwe | 100–130 |
Liczbę przejść dobierz do skoku. Zacznij od środka zakresu, a w materiale twardszym dodaj przejścia.
| Skok P [mm] | 3,5 | 4,0 | 4,5 | 5,0 |
|---|---|---|---|---|
| Zwoje na cal (odpowiednik) | — | 6 | — | — |
| Liczba przejść | 9–19 | 10–20 | 10–21 | 11–21 |
Dla skoków 3,5, 4,5 i 5,0 mm liczba przejść interpolowana z tabeli producenta.
Obroty i posuw dla M36
Skok P mierzymy wzdłuż osi między odpowiadającymi sobie punktami sąsiednich zwojów.
Na jeden obrót wrzeciona płytka przesuwa się o skok: fn = P = 4 mm/obr.
Przykład: M36 w stali niskostopowej, vc = 100 m/min
n = 1000 × vc / (π × d) = 1000 × 100 / (π × 36) ≈ 880 obr./min
vf = n × P = 880 × 4
3520 mm/min
prędkość posuwu
d – średnica gwintu (36 mm), n – obroty wrzeciona, vc – prędkość skrawania ze środka zakresu w tabeli, vf – prędkość posuwu.
Uniwersalny profil 60° – skoki od 3,5 do 5,0 mm
Jeden kąt zarysu, wiele gwintów metrycznych i calowych
Skok 3,5 mm – M30
Skok 4,0 mm – M36
Skok 5,0 mm – M48
Trzy gwinty w tej samej skali. W każdym rowku pracuje ten sam wierzchołek płytki: kąt 60°, promień 0,53 mm.
Uniwersalna płytka 60° ma zaokrąglony wierzchołek o promieniu 0,53 mm. Mieści się on w rowku gwintu o skoku 3,5 mm i w rowku o skoku 5,0 mm. Skok wyznacza posuw tokarki, a głębokość – dosuw w kolejnych przejściach. Dlatego jedna płytka obsługuje każdy skok z tego zakresu.
Kąt 60° mają gwinty metryczne ISO i calowe gwinty zunifikowane UN. Płytka wykona więc gwinty metryczne zwykłe od M30 do M52 i każdy gwint drobnozwojny o skoku 3,5–5 mm, np. M42 × 4 lub M64 × 4. Wykona też gwinty UNC od 1 1/8"-7 do 1 1/2"-6. Przy krótkich seriach zastępuje to kilka płytek pełnoprofilowych, z których każda pasuje do jednego skoku.
| Skok P [mm] | 3,5 | 4,0 | 4,5 | 5,0 |
|---|---|---|---|---|
| Gwint metryczny zwykły | M30, M33 | M36, M39 | M42, M45 | M48, M52 |
N60 a płytka pełnoprofilowa – czym się różnią
Wierzchołek gwintu, zakres skoków i promień dna
Ta płytka
Profil częściowy 22 ER N60
Płytka obrabia boki i dno rowka w zakresie skoków 3,5–5,0 mm. Wierzchołków nie dotyka: zostaje na nich średnica wytoczona wcześniej.
Wybór: krótkie serie i różne skoki.
Porównanie
Pełny profil, np. 22 ER 4 ISO
Płytka toczy boki, dno i wierzchołki gwintu o skoku 4 mm. Wierzchołek powstaje w tym samym cyklu co boki, więc zarys jest powtarzalny w serii.
Wybór: seria gwintów jednego skoku.
| Cecha | 22 ER N60 | Pełny profil ISO |
|---|---|---|
| Zakres skoku | 3,5–5,0 mm, 7–5 zwojów na cal | jeden skok, np. 4 mm |
| Wierzchołek gwintu | średnica wytoczona wcześniej | toczony razem z bokami |
| Przygotowanie wałka | średnica na wymiar gwintu | średnica z niewielkim naddatkiem |
| Promień naroża | 0,53 mm | zgodny z zarysem ISO danego skoku |
| Głębokość rowka przy M36 | ok. 2,50 mm, głębiej niż zarys ISO | 2,45 mm, jak zarys ISO |
| Płytki na skoki 3,5–5,0 mm | 1 | po jednej na każdy skok |
Płytka pełnoprofilowa kończy gwint razem z wierzchołkami, więc zarys łatwiej utrzymać w serii. N60 zostawia wierzchołki takie, jaką średnicę wytoczysz. Jej naroże daje też ostrzejsze dno zwoju niż zarys ISO przy większych skokach.
Średnica i dno gwintu przy płytce N60
Przed gwintowaniem wytocz średnicę zewnętrzną w polu tolerancji 6g, np. M36: 35,465–35,940 mm, M48: 47,399–47,929 mm. Naroże o promieniu 0,53 mm daje zaokrąglone dno zwoju. Norma PN-ISO 965-1 wymaga dla śrub klasy 8.8 i wyższych dna o promieniu co najmniej 0,125 skoku, czyli 0,50 mm przy M36. Naroże spełnia ten warunek do skoku ok. 4,2 mm; przy większych skokach do takich śrub wybierz płytkę pełnoprofilową na dany skok.
Dekoder oznaczenia 22 ER N60 – człon po członie
Rozmiar, strona pracy, profil i gatunek w symbolu płytki, dobór oprawki
Wymiary według katalogów płytek tego standardu. Szczegół naroża w powiększeniu.
Wymiary płytki 22 ER N60
Liczba 22 oznacza rozmiar płytki: krawędź o długości 22 mm i okrąg wpisany IC 12,7 mm, czyli 1/2 cala. Nie jest to średnica gwintu. Wymiary X = 1,7 mm i Y = 2,5 mm podają położenie wierzchołka ostrza względem boków płytki. Naroże ma kąt 60° i promień 0,53 mm.
22
Rozmiar płytki
Krawędź 22 mm, IC 12,7 mm.
E
Gwint zewnętrzny
Toczenie na wałkach i czopach.
R
Wykonanie prawe
Oprawka SER, posuw w stronę uchwytu.
N60
Profil częściowy 60°
Skoki 3,5–5,0 mm, 7–5 zwojów na cal.
BMA
Gatunek węglika
Submikronowy, PVD TiAlN, P20–P40 i K20–K30.
Płytkę do toczenia gwintów mocujesz w prawych oprawkach zewnętrznych SER na płytki rozmiaru 22, np. SER 2525 M22, SER 3232 P22 lub SER 4040 R22. Kształt płytki jest taki sam jak płytki wewnętrznej lewej 22 IL, dlatego zastępczo zamocujesz ją w lewym wytaczaku SIL 22 i wytoczysz nią gwint w otworze. Do stałej pracy w otworach przeznaczone są płytki wewnętrzne. Standardowa podkładka pochyla płytkę o 1–1,5° pod kąt wzniosu gwintu. Wymiany podkładki wymaga dopiero duży skok na małej średnicy.
Płytka do gwintów metrycznych 22 ER N60 BMA łączy w jednym ostrzu wszystkie skoki od 3,5 do 5,0 mm o kącie 60°. Przyda się tam, gdzie powstają krótkie serie różnych gwintów metrycznych i calowych UN. Wymaga średnicy przygotowanej wcześniej, a w zamian nie potrzebuje osobnej płytki na każdy skok.
22 ER N60 – pytania o dobór i zastosowanie
Najważniejsze informacje przed wyborem płytki
Wykonasz gwinty zewnętrzne o kącie 60° i skoku od 3,5 do 5,0 mm. To gwinty metryczne zwykłe od M30 do M52, gwinty drobnozwojne o tych skokach, np. M42 × 4 lub M64 × 4, oraz calowe UNC od 1 1/8"-7 do 1 1/2"-6.
Wytocz średnicę zewnętrzną na wymiar gwintu w polu tolerancji 6g, np. M30: 29,522–29,947 mm, M48: 47,399–47,929 mm. Płytka wytoczy boki i dno, a wierzchołki zostaną na tej średnicy.
Do prawych oprawek zewnętrznych SER na płytki rozmiaru 22, np. SER 2525 M22, SER 3232 P22 lub SER 4040 R22. Ma ten sam kształt co płytka wewnętrzna lewa 22 IL, więc zastępczo pasuje też do lewych wytaczaków SIL 22.
Liczba przejść rośnie ze skokiem: 9–19 przy 3,5 mm, 10–20 przy 4,0 mm i 11–21 przy 5,0 mm. Zacznij od środka zakresu, a w materiale twardszym dodaj przejścia. Część wartości interpolowano z tabeli producenta.
To rozmiar płytki: krawędź o długości 22 mm i okrąg wpisany 12,7 mm (1/2 cala). Średnicę gwintu wyznacza obrabiany wałek, dlatego płytką 22 ER N60 toczysz zarówno M30, jak i M52.
