Opis

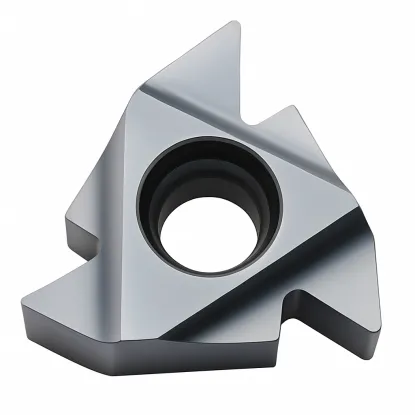

Dane techniczne płytki do gwintów calowych zewnętrznych G 22 ER N55
| Dane techniczne | |
|---|---|
| Długość boku L | 22mm |
| Profil gwintu | 55 stopni |
| Typ płytki | Gwint Calowy Zewnętrzny Prawy / Wewnętrzny lewy |
| Zakres skoków gwintu P | 3,5 do 5,0 mm |
| Zastosowanie | BSW 1.1/8-7; BSW 1.1/4-7; BSW 1.1/2-6; BSW 1.3/4-5 |
| Profil gwintu | niepełny G |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |
Płytka do gwintów calowych N55 – stabilna obróbka dużych średnic
Płytka do gwintów 22 ER N55 BMA to narzędzie do dużych średnic. Służy do wykonywania gwintów calowych zewnętrznych z kątem 55 stopni na tokarce. Przeznaczona przede wszystkim do gwintów rurowych G zgodnych z normą DIN ISO 228. Profil N55 umożliwia gwintowanie różnych skoków w jednym zakresie roboczym. Sprawdza się również przy gwintowaniu Whitwortha BSW i BSF o kącie 55 stopni.
Płytka może być stosowana zamiennie jako wewnętrzna lewa do gwintów calowych. Rozmiar 22 mm zapewnia maksymalną stabilność przy obróbce dużych konstrukcji rurowych. Gatunek BMA zapewnia wysoką odporność na zużycie i długą żywotność. Idealna do produkcji instalacji przemysłowych wymagających dużych średnic gwintów calowych.
Najważniejsze zalety płytki 22 ER N55 BMA
- Rozmiar 22 mm zapewnia wyjątkową stabilność przy gwintowaniu dużych średnic rurowych
- Profil N55 z kątem 55 stopni dedykowany do gwintów G i Whitwortha
- Uniwersalne zastosowanie do gwintów rurowych BSP oraz Whitwortha BSW i BSF
- Możliwość zamiennego stosowania jako zewnętrzna prawa i wewnętrzna lewa płytka
- Gatunek BMA zapewnia długą żywotność ostrza i stabilną pracę w trudnych warunkach
Płytka doceniana jest przez specjalistów za stabilność gwintowania calowego na tokarce dużych konstrukcji. Sprawdzi się podczas produkcji rurociągów przemysłowych, instalacji hydraulicznych wielkogabarytowych, konstrukcji stalowych i wytwarzania dużych elementów gwintowanych. Idealna do zakładów przemysłowych, warsztatów obsługujących instalacje przemysłowe i produkcji konstrukcji rurowych. Postaw na rozwiązanie sprawdzone w branży przemysłu ciężkiego. Zamów płytkę, która zapewni pewność gwintowania dużych średnic calowych.
Parametry skrawania dla płytki wewnętrznej prawej 22 ER skok 3,5- 5 mm
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm [TPI zwoje] | 3,5 | 4,0 | 5,0 | |
|---|---|---|---|---|
| Liczba przejść | 8-17 | 10-20 | 11-22 |
Najczęściej zadawane pytania
1. Do jakich gwintów nadaje się płytka 22 ER N55 BMA?
Płytka jest przeznaczona głównie do gwintów calowych G zgodnych z normą DIN ISO 228. Profil N55 z kątem 55 stopni obsługuje różne skoki gwintów rurowych. Możesz wykonać również gwinty Whitwortha BSW i BSF o tym samym kącie. Rozmiar 22 mm zapewnia stabilność przy obróbce dużych średnic konstrukcji rurowych.
2. Czym profil N55 różni się od AG55?
Profil N55 jest dedykowany dla płytek większych rozmiarów jak 22 mm. Zapewnia stabilną pracę przy gwintowaniu dużych średnic konstrukcji przemysłowych. AG55 to profil dla płytek standardowych 16 mm. Oba profile obsługują kąt 55 stopni charakterystyczny dla gwintów calowych.
3. Czy płytka może być stosowana jako wewnętrzna?
Tak, płytka 22 ER N55 BMA może być stosowana zamiennie. Działa jako wewnętrzna lewa płytka do gwintowania dużych gwintów calowych. Wymaga odpowiedniej oprawki 22 mm i poprawnego ustawienia narzędzia. To czyni ją uniwersalnym rozwiązaniem dla gwintowania zewnętrznego i wewnętrznego dużych średnic.
4. Jaka jest wysokość zarysu gwintu toczonego
H1 - Wysokość zarysu gwintu podany w [mm] || P - skok gwintu podany w [mm]
H1 [mm]=0,54127*P
