Opis
Dane techniczne płytki do gwintów trapezowych zewnętrznych 22 ER 5 mm
| Dane techniczne | |
|---|---|
| Długość boku L | 22 mm |
| Profil gwintu | 30 stopni |
| Typ płytki | Gwint Trapezowy Zewnętrzny Prawy / Wewnętrzny lewy |
| Zakres skoków gwintu P | 5 mm |
| Przykładowe zastosowanie | Tr 22x5; Tr 24x5; Tr 26x5; Tr 28x5 |
| Profil gwintu | pełny ISO |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |

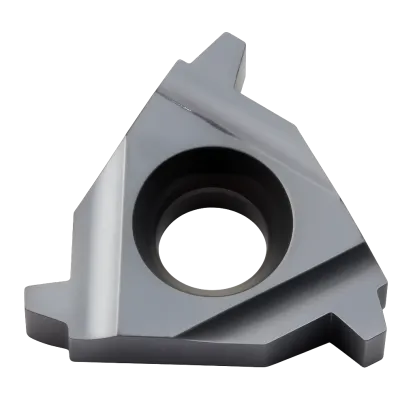

Płytka 22 ER 5.0 TR MTA Horn — masywna płytka do ciężkich śrub trapezowych
Płytka do gwintów trapezowych zewnętrznych 22 ER 5.0 TR to wzmocnione narzędzie węglikowe do toczenia śrub i wrzecion z gwintem trapezowym o skoku 5 mm. Powiększony format 22 ER w połączeniu z węglikiem MTA od Horn zapewnia maksymalną stabilność przy obróbce gwintów o głębokim profilu.
Korzyści ze stosowania płytki 22 ER 5.0 TR
- Cztery średnice Tr 22×5, Tr 24×5, Tr 26×5 i Tr 28×5 — zakres dopasowany do produkcji ciężkich śrub napędowych
- Zarys 30 stopni zgodny z DIN 103 — pełna wymienność z nakrętkami trapezowymi standardowymi
- Maksymalny skok 5 mm — najszybszy posuw liniowy dla wysokowydajnych podnośników i pras przemysłowych
- Wzmocniony format 22 ER — większa masa płytki tłumi drgania i wydłuża żywotność krawędzi skrawającej
- Gatunek węglika MTA — sprawdzona trwałość przy toczeniu stali konstrukcyjnych, stopowych oraz żeliwa
Płytka węglikowa trapezowa 22 ER 5.0 TR to rozwiązanie dla wymagających aplikacji — produkcji śrub pociągowych do obrabiarek CNC, wrzecion pras hydraulicznych oraz prętów gwintowanych do podnośników dużej nośności. Doposaż narzędziownię w płytkę tokarską DIN 103 od Horn i zwiększ wydajność produkcji.
Parametry skrawania dla płytki zewnętrznej prawej 22 ER skok 5.0 mm Horn
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 20-100 |
| M | Stal nierdzewna | 30-80 |
| K | Żeliwo | 30-90 |
| N | Aluminium i materiały nieżelazne | 20-200 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm | 5.0 mm |
|---|---|
| Liczba przejść | 11-22 |
Najczęściej zadawane pytania
1. Które wymiary śrub trapezowych obejmuje płytka 22 ER 5.0 TR?
Płytka pozwala toczyć cztery średnice gwintów zewnętrznych: Tr 22×5, Tr 24×5, Tr 26×5 oraz Tr 28×5.
2. Dlaczego do skoku 5 mm zaleca się format 22 ER zamiast 16 ER?
Większa płytka lepiej tłumi drgania powstające przy głębokim profilu gwintu, co przekłada się na dłuższą żywotność narzędzia.
3. Gdzie stosuje się śruby trapezowe o tak dużym skoku?
Śruby Tr z skokiem 5 mm pracują w podnośnikach przemysłowych, prasach hydraulicznych oraz napędach wymagających szybkiego posuwu.
