Opis

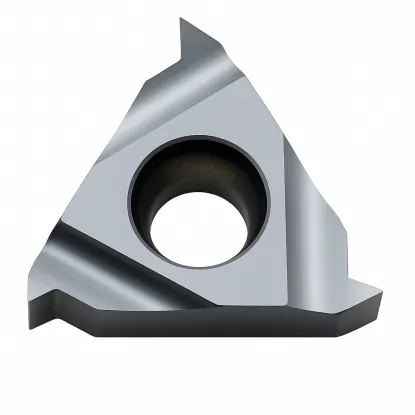

Dane techniczne płytki do gwintów metrycznych 22 ER wewnętrznych 4 mm
| Dane techniczne | |
|---|---|
| Długość boku L | 22 mm |
| Profil gwintu | 60 stopni |
| Typ płytki | Gwint Metryczny Wewnętrzny Prawy |
| Zakres skoku gwintu P | 4,0 mm |
| Profil gwintu | Pełny ISO |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |
Płytka do gwintowania 22 IR 4 ISO HTA Horn to specjalistyczne narzędzie skrawające przeznaczone do precyzyjnego toczenia gwintów wewnętrznych metrycznych o profilu trójkątnym 60 stopni. Pełny profil płytki pozwala na odwzorowanie całego zarysu gwintu – od dna po wierzchołek – co gwarantuje zgodność z normą ISO, wysoką dokładność wymiarową oraz gładką powierzchnię gwintu.
Płytka dedykowana jest do gwintów o skoku 4 mm, umożliwiając wykonywanie średnich i dużych gwintów metrycznych zwykłych (M) oraz drobnozwojnych (MF). Geometria 22 IR została opracowana z myślą o wydajnym i powtarzalnym toczeniu gwintów wewnętrznych prawych zarówno w produkcji seryjnej, jak i jednostkowej.
Wykonana z wysokogatunkowego węglika spiekanego HTA, płytka charakteryzuje się odpornością na zużycie i stabilnością pracy w obróbce różnych materiałów – od stali węglowych i stopowych, poprzez żeliwo, aż po stale nierdzewne i metale kolorowe. Powłoka ochronna dodatkowo zwiększa trwałość narzędzia i wspiera uzyskanie powtarzalnej jakości gwintów nawet w trudnych warunkach obróbki.
22 IR 4 ISO HTA Horn stosowana jest w nożach tokarskich przeznaczonych do mocowania płytek wewnętrznych z gniazdem 22 mm. Mocowanie realizowane jest za pomocą śruby Torx M4x16, co zapewnia stabilność, bezpieczeństwo i sztywność całego procesu skrawania.
- Precyzyjne gwinty wewnętrzne ISO – pełny profil gwarantuje zgodność z normą i doskonałą jakość powierzchni.
- Skok 4 mm – możliwość toczenia gwintów metrycznych zwykłych M oraz drobnozwojnych MF.
- Stabilne mocowanie – gniazdo 22 mm i śruba Torx M4x16 zapewniają sztywność i bezpieczeństwo pracy.
- Wysoka trwałość – gatunek węglika HTA oraz powłoka ochronna gwarantują długą żywotność narzędzia.
Płytka 22 IR 4 ISO HTA Horn to niezawodne rozwiązanie dla zakładów produkcyjnych oczekujących najwyższej precyzji, stabilności i wydajności w toczeniu gwintów wewnętrznych metrycznych.
Parametry skrawania dla płytki 22 IR skok 4 mm Horn
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Często zadawane pytania
Ile trzeba wykonać przejść płytką aby uzyskać gwint?
Producent zaleca: aby wykonać gwint o skoku 4 mm należy wykonać między 10 a 20 przejść.
Do jakich noży tokarskich pasuje płytka?
Płytka jest kompatybilna z większością standardowych noży tokarskich do gwintów wewnętrznych prawych, wyposażonych w gniazdo na płytki o wymiarze 22 mm.
Jakie gwinty można toczyć tą płytką?
Płytka umożliwia nacinanie gwintów metrycznych o skoku 4 mm niezależnie od średnicy gwintu. Możliwe do wytoczenia są gwintu takie jak M36, M39 oraz metryczne drobnozwojne M42x4, M45x4, M48x4, M52x4 oraz wszystkie inne o skoku 4 mm.
Co oznacza pełny zarys gwintu?
Pełny profil gwintu oznacza, że krawędź skrawająca płytki odwzorowuje cały zarys gwintu – zarówno kąt, jak i jego podstawę oraz wierzchołek. Dzięki temu gwint wykonany płytką pełnoprofilową ma od razu prawidłowy kształt zgodny z normą, bez konieczności dodatkowej obróbki średnicy. Rozwiązanie to zapewnia większą dokładność, gładką powierzchnię gwintu i powtarzalność wymiarową, co przekłada się na stabilny proces obróbki i lepsze dopasowanie elementów.
Jaka jest wysokość zarysu gwintu toczonego
H1 - Wysokość zarysu gwintu podany w [mm] || P - skok gwintu podany w [mm]
H1 [mm]=0,54127*P
H1=0,54*4mm=2,16 mm
