Opis
Dane techniczne płytki do gwintów metrycznych wewnętrznych 3,5 mm
| Dane techniczne | |
|---|---|
| Długość boku L | 22 mm |
| Profil gwintu | 60 stopni |
| Typ płytki | Gwint Metryczny Wewnętrzny Prawy/ Zewnętrzny Lewy |
| Zakres skoku gwintu P | 3,5 mm |
| Przykładowe zastosowanie | M30, M33 |
| Profil gwintu | Pełny ISO |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |

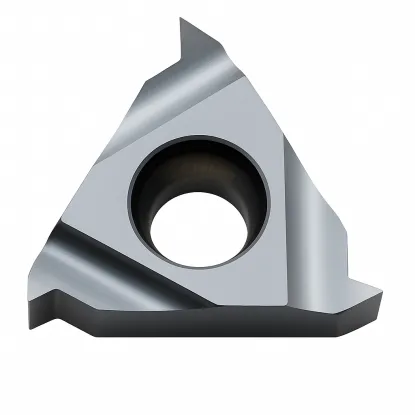

Płytka do gwintów metrycznych wewnętrznych o skoku 3,5 mm
Płytka do gwintów 22 IR 3,5 ISO HTA to narzędzie dla dużych średnic. Tworzy gwinty metryczne drobnozwojne wewnętrzne prawe o skoku 3,5 mm na tokarce. Rozmiar 22 mm zapewnia maksymalną sztywność układu narzędziowego. Profil pełny 60 stopni odpowiada wymaganiom normy ISO.
Obsługuje gwinty metryczne M30, M33 oraz każdy o skoku 3,5mm. Specjalistyczna oprawka pozwala na pracę w układzie zewnętrznym lewym. Premium gatunek HTA oferuje najwyższą jakość wykończenia i trwałość. Narzędzie dla przemysłu ciężkiego wymagającego precyzji przy dużych konstrukcjach.
Najważniejsze zalety płytki 22 IR 3,5 mm ISO HTA
- Rozmiar 22 mm eliminuje drgania przy obróbce największych otworów gwintowanych
- Profil pełny 3,5 mm gwarantuje idealną geometrię gwintów drobnozwojnych
- Uniwersalność montażu w oprawkach wewnętrznych prawych lub zewnętrznych lewych
Płytka wykorzystywana w gwintowaniu dużych otworów na tokarce konstrukcji przemysłowych. Energetyka, górnictwo, budowa maszyn wielkogabarytowych to główne sektory zastosowań. Zakłady przemysłu ciężkiego wymagają narzędzi o najwyższej sztywności i precyzji. Gatunek HTA gwarantuje powtarzalność wymiarową w najbardziej wymagających warunkach eksploatacji. Zainwestuj w rozwiązanie Horn dla maksymalnej niezawodności przy obróbce dużych średnic.
Parametry skrawania dla płytki wewnętrznej prawej 22 IR skok 3,5 mm
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm | 3,5 |
|---|---|
| Liczba przejść | 8-17 |
Najczęściej zadawane pytania
1. Do jakich zastosowań przeznaczona jest płytka 22 IR 3,5 ISO HTA?
Narzędzie obsługuje gwinty metryczne drobnozwojne wewnętrzne o skoku 3,5 mm. Rozmiar 22 mm dedykowany jest dla największych otworów gwintowanych. Idealna dla konstrukcji stalowych i maszyn przemysłu ciężkiego.
2. Jak stosować narzędzie w obróbce zewnętrznej?
Płytka 22 IR wymaga specjalistycznej oprawki zewnętrznej o odpowiednim rozmiarze. Konfiguracja lewa umożliwia gwintowanie zewnętrzne przy właściwym ustawieniu geometrii. Uniwersalność zwiększa efektywność wykorzystania narzędzia w produkcji. Jeden element obsługuje różnorodne zadania gwintowania drobnozwojnego.
3. Jaka jest wysokość zarysu gwintu toczonego dla tej płytki?
H1 - Wysokość zarysu gwintu podana w mm || P - skok gwintu podany w mm
H1 = 0,54127 * P
W przypadku tego skoku to: H1 = 0,54127 * 3,5 mm = 1,89 mm
