Opis
Dane techniczne płytki do gwintów metrycznych 22 ER zewnętrznych 5,5 mm
| Dane techniczne | |
|---|---|
| Długość boku L | 22 mm |
| Profil gwintu | 60 stopni |
| Typ płytki | Gwint Metryczny Zewnętrzny Prawy / Wewnętrzny lewy |
| Zakres skoków gwintu P | 5,5 mm |
| Przykładowe zastosowanie | M56 |
| Profil gwintu | pełny ISO |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |
Płytka do dużych gwintów przemysłowych skok 5,5 mm seria 22 węglik HTA

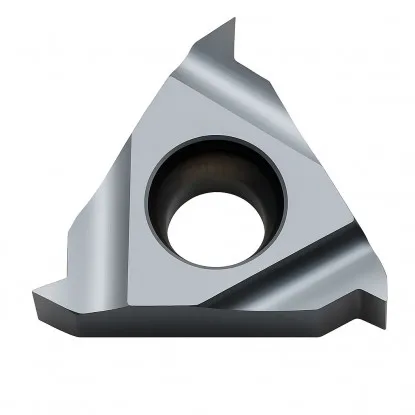

Płytka 22 ER 5,5 ISO HTA Horn to narzędzie do toczenia dużych gwintów metrycznych o skoku 5,5 mm. Płytka do gwintów metrycznych zewnętrznych prawych wykonana przez producenta Horn z węglika gatunku HTA o pełnym profilu ISO. Obsługuje duże gwinty przemysłowe M60x5,5 oraz inne konstrukcje o tym skoku w zakresie dużych średnic. Seria 22 zapewnia masywną konstrukcję niezbędną przy gwintach wielkogabarytowych.
Najważniejsze zalety płytki 22 ER 5,5 ISO HTA
- Pełny profil ISO 5,5 mm kształtuje kompletny gwint z wierzchołkami w jednej operacji
- Masywna seria 22 dla stabilności eliminuje drgania przy dużych siłach skrawania
- Węglik HTA o wysokiej twardości zapewnia trwałość przy obróbce ciężkich konstrukcji stalowych
- Producent Horn gwarantuje jakość wykonania płytek do zastosowań przemysłowych
- Dedykowana do dużych średnic w przemyśle maszynowym i konstrukcjach stalowych
To narzędzie stosowane w przemyśle ciężkim wykonującym duże gwinty metryczne o skoku 5,5 mm. Sprawdza się w produkcji maszyn górniczych, urządzeń wielkogabarytowych i konstrukcji stalowych. Węglik HTA zapewnia trwałość przy wysokich obciążeniach typowych dla dużych gwintów. Postaw na stabilność — zamów płytkę producenta Horn sprawdzoną w warunkach przemysłu ciężkiego.
Parametry skrawania dla płytki zewnętrznej prawej 22 ER skok 5,5 mm Horn
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm | 5,5 |
|---|---|
| Liczba przejść | 10-20 |
Najczęściej zadawane pytania
1. W jakich oprawkach montuje się płytkę 22 ER 5,5 ISO HTA?
Płytka montowana jest w nożach zewnętrznych prawych z gniazdem serii 22 ER. Większa seria 22 w porównaniu do 16 zapewnia wzmocnioną konstrukcję niezbędną przy toczeniu dużych gwintów o grubych skokach. Może być też użyta w wytaczakach wewnętrznych lewych serii 22 IR.
2. Do jakich gwintów dedykowana jest płytka 5,5 ISO?
Płytka przeznaczona jest do dużych gwintów metrycznych o skoku 5,5 mm jak M60x5,5 oraz innych konstrukcji gwintowych o tym parametrze. Pełny profil ISO kształtuje kompletny gwint z wierzchołkami i wyrównaną średnicą zgodnie z normą metryczną dla połączeń w przemyśle ciężkim.
3. Jak wyliczyć głębokość nacinania dla gwintu 5,5 mm?
H1 - Wysokość zarysu gwintu podana w [mm] || P - skok gwintu podany w [mm]
H1 [mm] = 0,6134 × P
Dla gwintu o skoku 5,5 mm: H1 = 0,6134 × 5,5 = 3,37 mm
